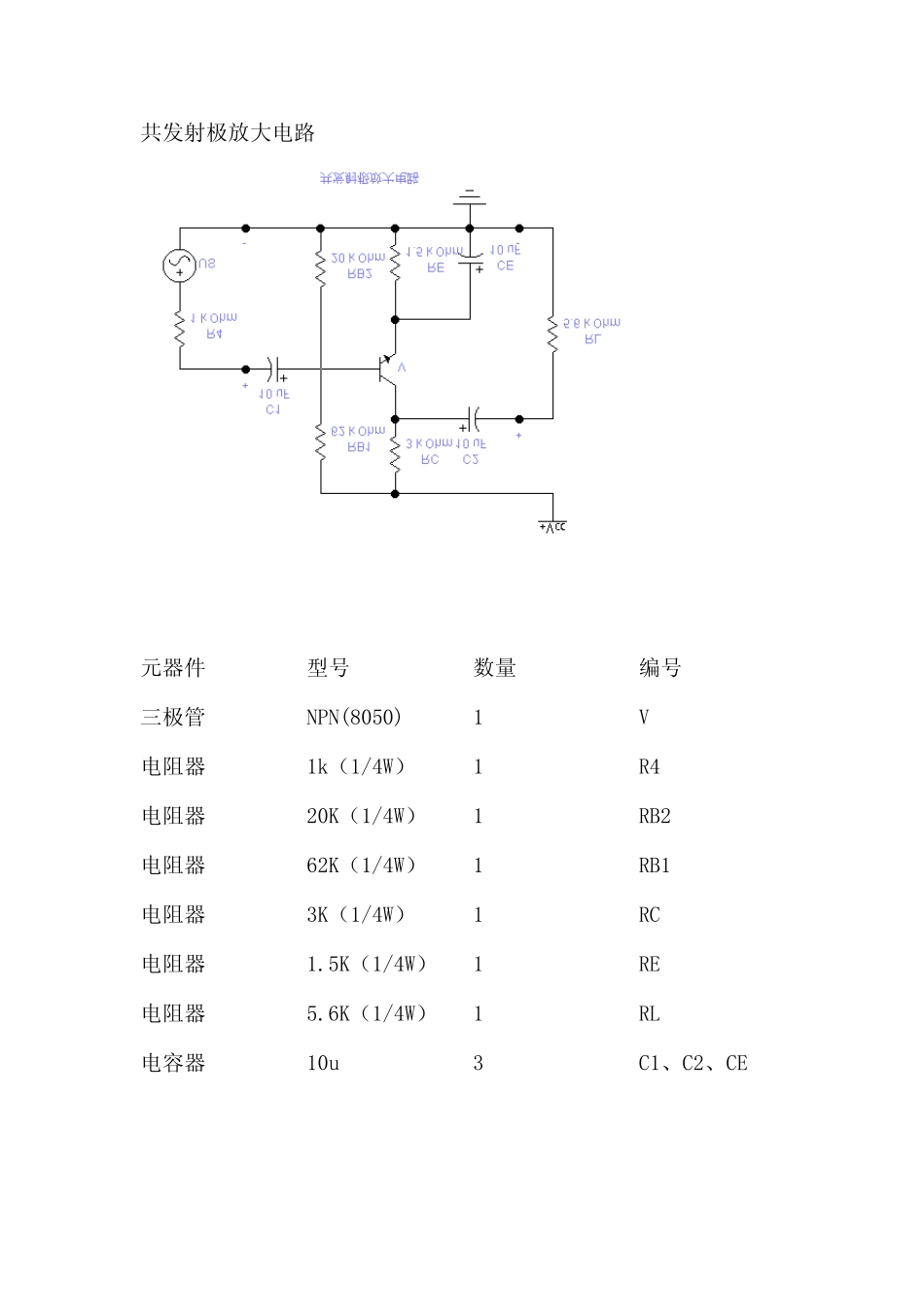

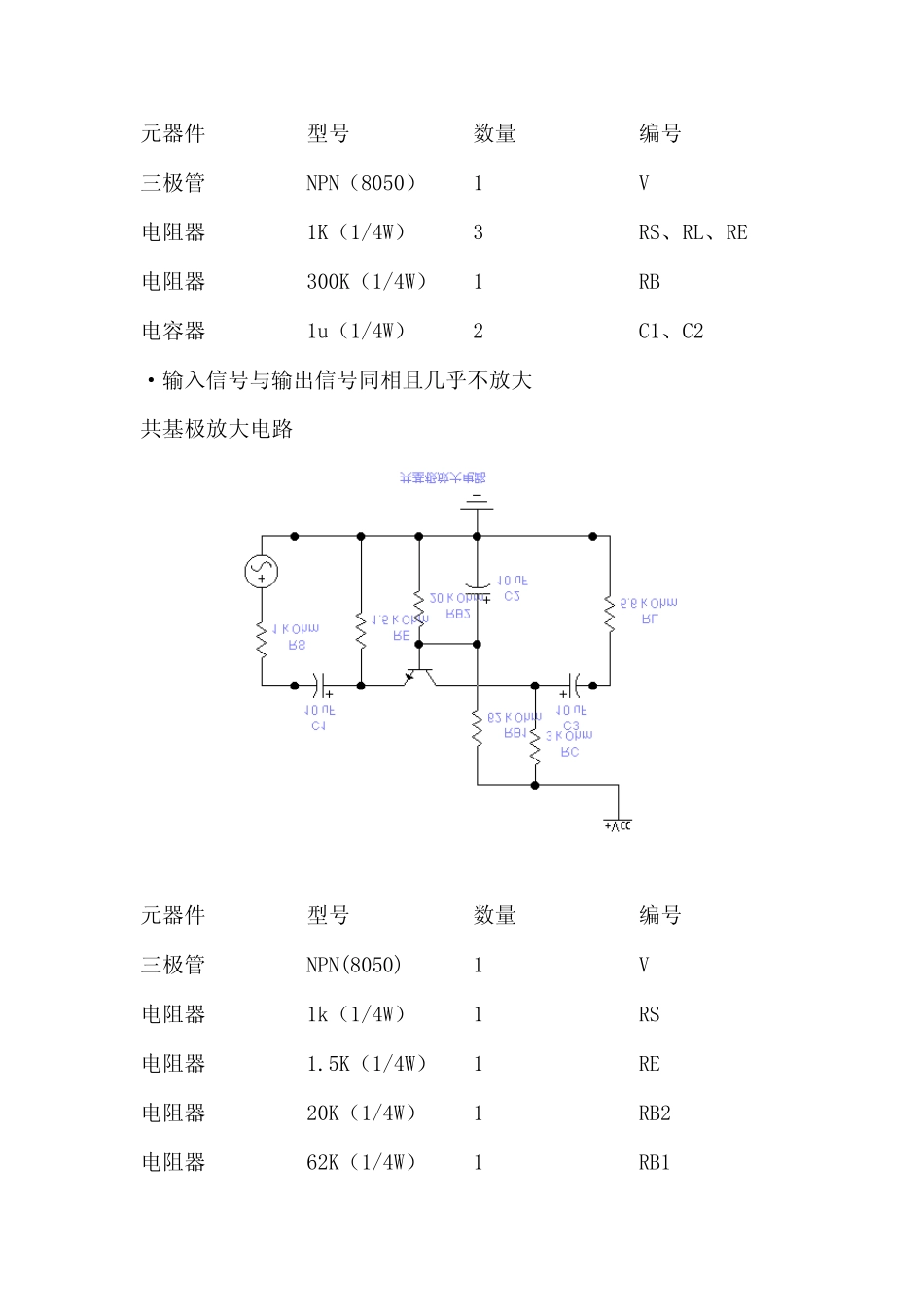

共发射极放大电路元器件型号数量编号三极管NPN(8050)1V电阻器1k（1/4W）1R4电阻器20K（1/4W）1RB2电阻器62K（1/4W）1RB1电阻器3K（1/4W）1RC电阻器1.5K（1/4W）1RE电阻器5.6K（1/4W）1RL电容器10u3C1、C2、CE放大倍数：（其中β=300）经验公式：输出电压 UO 与输入电压 UI 反相但波形不变。共集电极极放大电路Au =电流增益高（1+β）电压增益低（≤1）输入信号与输出信号同相输入电阻（Ri = Rb// [rbe+ (1+b)(Re//RL)]）很大元器件型号数量编号三极管NPN（8050）1V电阻器1K（1/4W）3RS、RL、RE电阻器300K（1/4W）1RB电容器1u（1/4W）2C1、C2·输入信号与输出信号同相且几乎不放大共基极放大电路元器件型号数量编号三极管NPN(8050)1V电阻器1k（1/4W）1RS电阻器1.5K（1/4W）1RE电阻器20K（1/4W）1RB2电阻器62K（1/4W）1RB1电阻器3K（1/4W）1RC电阻器5.6K（1/4W）1RL电容器10u（1/4W）3C1、C2、C3输入电压与输出电压同相且放大倍数较大。Au=β（Rc//RL）/rbe两级电容耦合放大电路如图：元器件型号数量编号电阻器1K（1/4W）1RS电阻器100K（1/4W）1R1电阻器24K（1/4W）1R2电阻器5.1K（1/4W）2R3、RL电阻器0.1K（1/4W）1R4电阻器1.5K（1/4W）1R50000WtWtWtπππ V2 导通V1 导通V2 导通UiWtIOUOIomUo电阻器33K（1/4W）1R6电阻器10K（1/4W）1R7电阻器4.7K（1/4W）1R8电阻器2K（1/4W）1R9电解电容器10uF5C1-C5三极管NPN（8050）2V1、V2Au=Au1*Au2R5：提高 V1 的静态工作点，使电路稳定性提高。乙类双电源互补对称功率放大电路：V1、V2 管均采用放大倍数比较大的 8050 和 8550.有较强的负载能力，但有交越失真。Ui/vUo/vt/mst/msP0=1/2Icm*Uom当VCC 等于输入电压最大值时功率效率最高。以下运算放大器均采用UA741 进行实验。积分运算电路：U0=-1/R1CF∫UIdt微分运算电路:UO=-RFC1dui/dt反相比例运算电路：A=-RF/R1UO=-RF*UI/R1同相比例运算电路：A=1+RF/R1 (R2=R1//RF)UO=RF*UI/R1同相比例运算电路：电压跟随器：（若取R1=∞或 RF=0，则 A=1，这种电路成为电压跟随器）减法运算电路：UO=RF/R1(Ui2-Ui1)假如RF=R1，则UO=Ui2-Ui1。关于虚短与虚断：已知 Ui=1V，则求 I2？解：根据虚开路可得：Ip=0 则Up=Ui根据虚短路可得：Un=Up0.707ffhf-45-90AUφ00所以 i1=Un/R1=Up/R1=Ui/R1=1mA，又由于 in=0，所以 i2=i1=1mA电压串联负反馈：RC 低通电路：此电路用于过滤高频信号RC 高通电路：此电路用于过滤低频信号相频特性幅频特性反...
