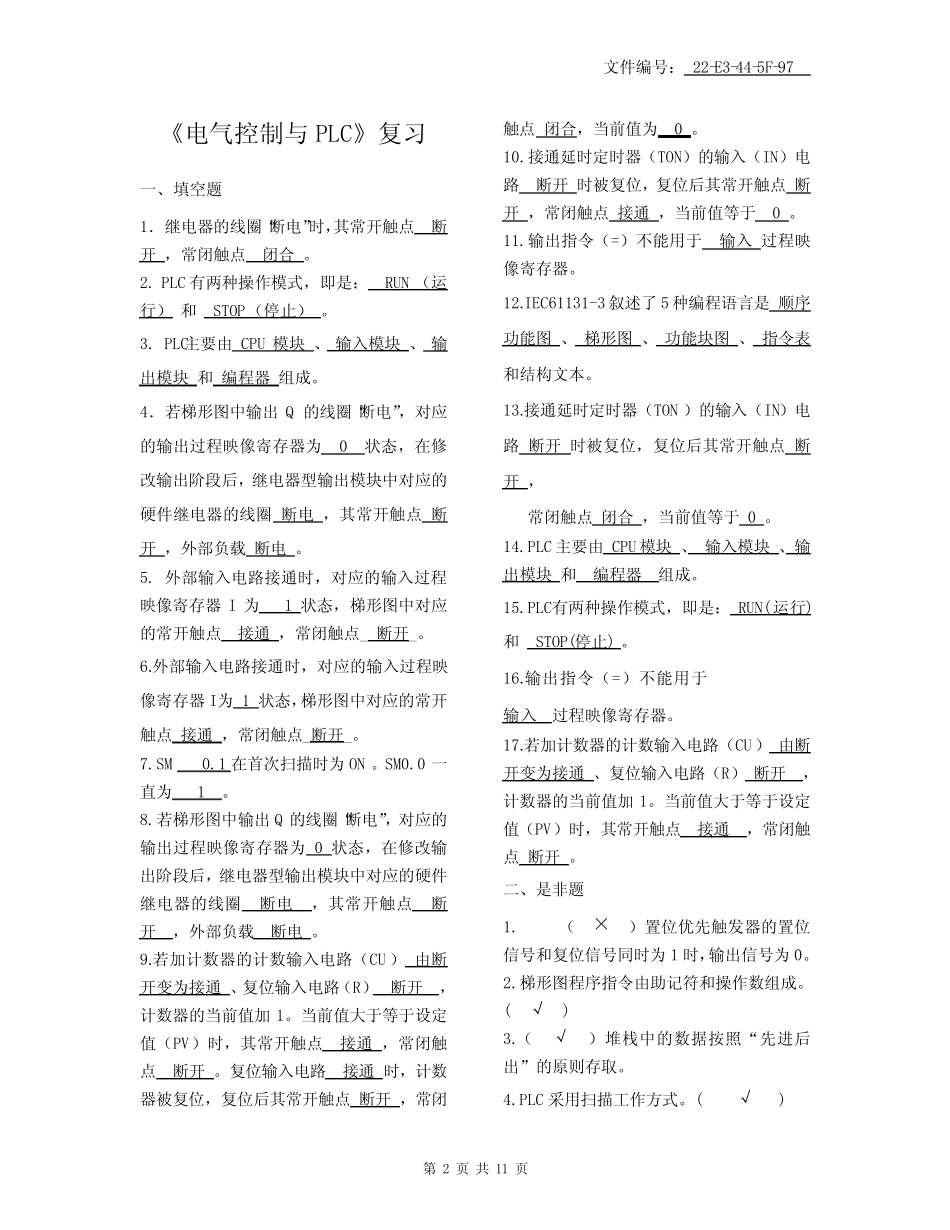

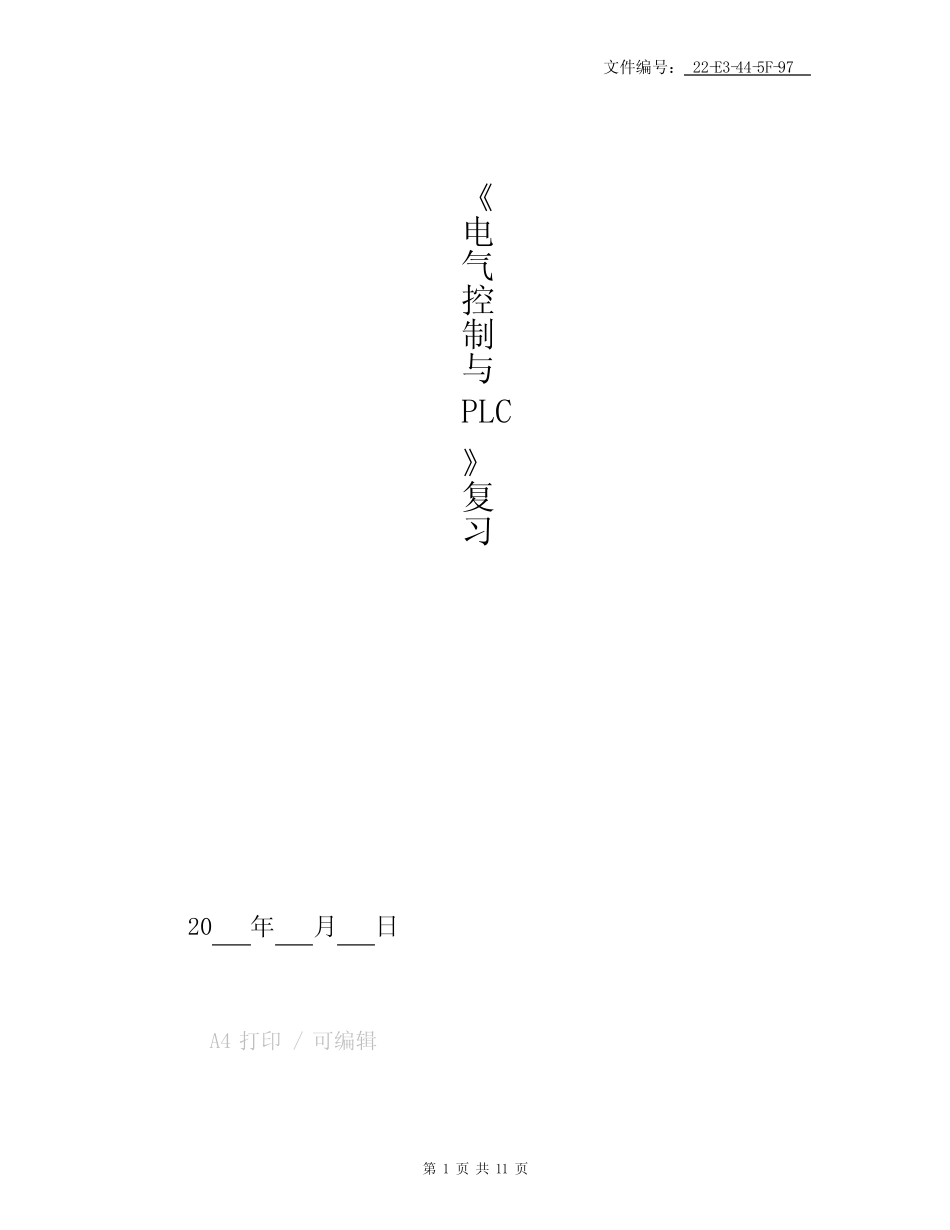

文 件 编 号 ： 22-E3-44-5F-97 第 1 页 共 11 页 20 年 月 日 A4 打 印 / 可 编 辑 《电气控制与PLC》复习 文 件 编 号 ： 22-E3-44-5F-97 第 2 页 共 11 页 《 电 气 控 制 与 PLC》 复 习 一 、 填 空 题 1． 继 电 器 的 线 圈 “断 电 ”时 ，其 常 开 触 点 断开 ， 常 闭 触 点 闭 合 。 2. PLC 有 两 种 操 作 模 式 ， 即 是 ： RUN （ 运行 ） 和 STOP（ 停 止 ） 。 3. PLC主 要 由 CPU 模 块 、 输 入 模 块 、 输出 模 块 和 编 程 器 组 成 。 4． 若 梯 形 图 中 输 出Q 的 线 圈 “断 电 ”， 对 应的 输 出 过 程 映 像 寄 存 器 为 0 状 态 ， 在 修改 输 出 阶 段 后 ， 继 电 器 型 输 出 模 块 中 对 应 的硬 件 继 电 器 的 线 圈 断 电 ， 其 常 开 触 点 断开 ， 外 部 负 载 断 电 。 5. 外 部 输 入 电 路 接 通 时 ， 对 应 的 输 入 过 程映 像 寄 存 器I 为 1 状 态 ， 梯 形 图 中 对 应的 常 开 触 点 接 通 ， 常 闭 触 点 _ 断 开 _。 6.外 部 输 入 电 路 接 通 时 ， 对 应 的 输 入 过 程 映像 寄 存 器 I为 1 状 态 ，梯 形 图 中 对 应 的 常 开触 点 接 通 ， 常 闭 触 点 _断 开 _。 7.SM 0.1 在 首 次 扫 描 时 为 ON 。 SM0.0 一直 为 1 。 8.若 梯 形 图 中 输 出 Q 的 线 圈 “断 电 ”， 对 应 的输 出 过 程 映 像 寄 存 器 为 0 状 态 ， 在 修 改 输出 阶 段 后 ， 继 电 器 型 输 出 模 块 中 对 应 的 硬 件继 电 器 的 线 圈 断 电 ， 其 常 开 触 点 断开 ， 外 部 负 载 断 电 。 9.若 加 计 数 器 的 计 数 输 入 电 路 （ CU ） 由 断开 变 为 接 通 、 复 位 输 入 电 路 （ R） 断 开 ，计 数 器 的 当 前 值 加1。 当 前 值 大 于 等 于 设 定值 （ PV） 时 ， 其 常 开 触 点 接 通 ， 常 闭 触点 断 开 。 复 位 输 入 电 路 接 通 时 ， 计 数器 被 复 位 ， 复 位 后 其 常 开 触...
