常用涂装工程施工工艺VIP免费

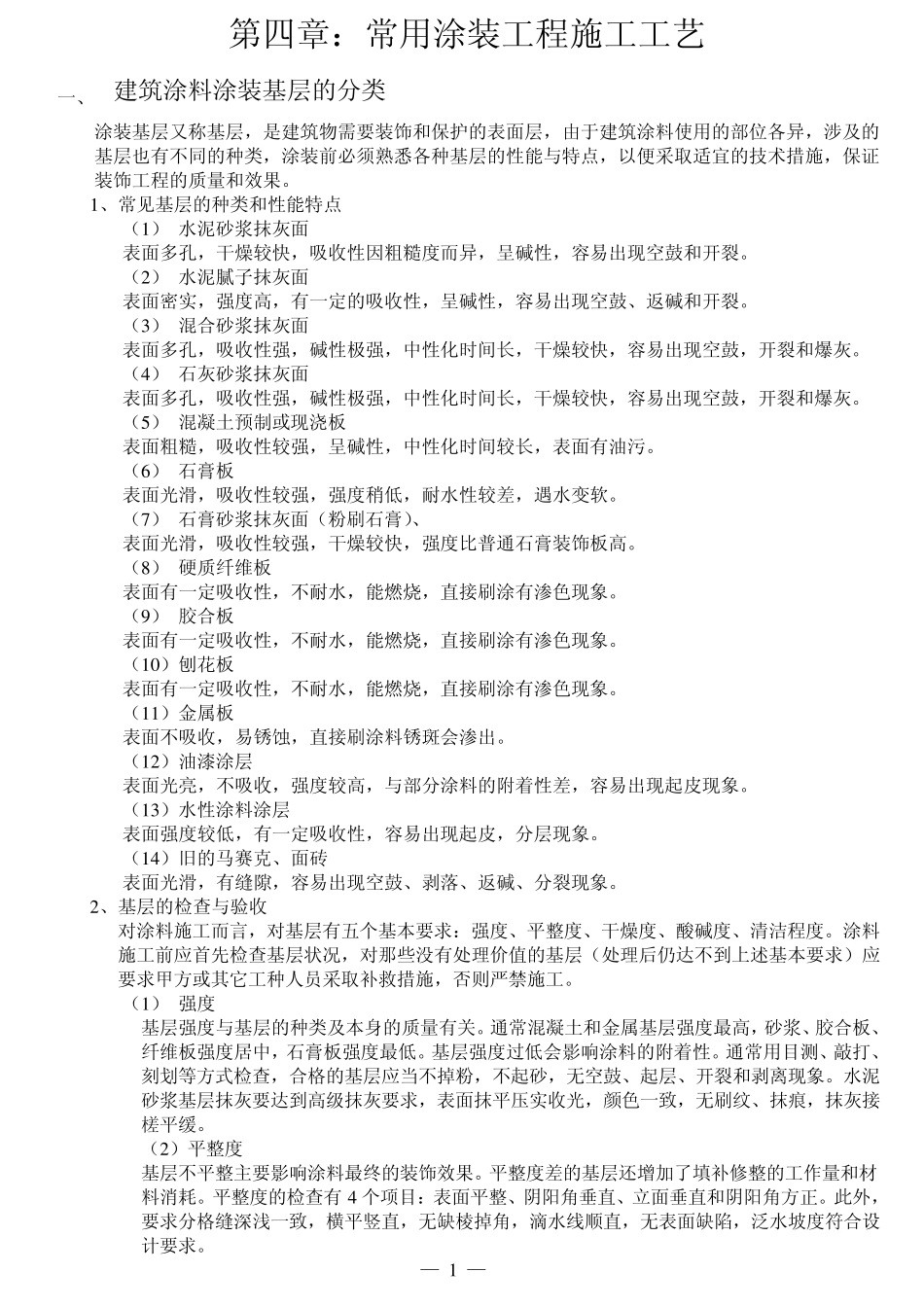

第四章：常用涂装工程施工工艺 一、 建筑涂料涂装基层的分类 涂装基层又称基层，是建筑物需要装饰和保护的表面层，由于建筑涂料使用的部位各异，涉及的基层也有不同的种类，涂装前必须熟悉各种基层的性能与特点，以便采取适宜的技术措施，保证装饰工程的质量和效果。 1 、常见基层的种类和性能特点 （1 ） 水泥砂浆抹灰面 表面多孔，干燥较快，吸收性因粗糙度而异，呈碱性，容易出现空鼓和开裂。 （2 ） 水泥腻子抹灰面 表面密实，强度高，有一定的吸收性，呈碱性，容易出现空鼓、返碱和开裂。 （3 ） 混合砂浆抹灰面 表面多孔，吸收性强，碱性极强，中性化时间长，干燥较快，容易出现空鼓，开裂和爆灰。 （4 ） 石灰砂浆抹灰面 表面多孔，吸收性强，碱性极强，中性化时间长，干燥较快，容易出现空鼓，开裂和爆灰。 （5 ） 混凝土预制或现浇板 表面粗糙，吸收性较强，呈碱性，中性化时间较长，表面有油污。 （6 ） 石膏板 表面光滑，吸收性较强，强度稍低，耐水性较差，遇水变软。 （7 ） 石膏砂浆抹灰面（粉刷石膏）、 表面光滑，吸收性较强，干燥较快，强度比普通石膏装饰板高。 （8 ） 硬质纤维板 表面有一定吸收性，不耐水，能燃烧，直接刷涂有渗色现象。 （9 ） 胶合板 表面有一定吸收性，不耐水，能燃烧，直接刷涂有渗色现象。 （1 0 ）刨花板 表面有一定吸收性，不耐水，能燃烧，直接刷涂有渗色现象。 （1 1 ）金属板 表面不吸收，易锈蚀，直接刷涂料锈斑会渗出。 （1 2 ）油漆涂层 表面光亮，不吸收，强度较高，与部分涂料的附着性差，容易出现起皮现象。 （1 3 ）水性涂料涂层 表面强度较低，有一定吸收性，容易出现起皮，分层现象。 （1 4 ）旧的马赛克、面砖 表面光滑，有缝隙，容易出现空鼓、剥落、返碱、分裂现象。 2 、基层的检查与验收 对涂料施工而言，对基层有五个基本要求：强度、平整度、干燥度、酸碱度、清洁程度。涂料施工前应首先检查基层状况，对那些没有处理价值的基层（处理后仍达不到上述基本要求）应要求甲方或其它工种人员采取补救措施，否则严禁施工。 （1 ） 强度 基层强度与基层的种类及本身的质量有关。通常混凝土和金属基层强度最高，砂浆、胶合板、纤维板强度居中，石膏板强度最低。基层强度过低会影响涂料的附着性。通常用目测、敲打、刻划等方式检查，合格的基层应当不掉粉，不起砂，无空鼓、起层、开裂和剥离现象。水泥砂浆基层抹灰要...
