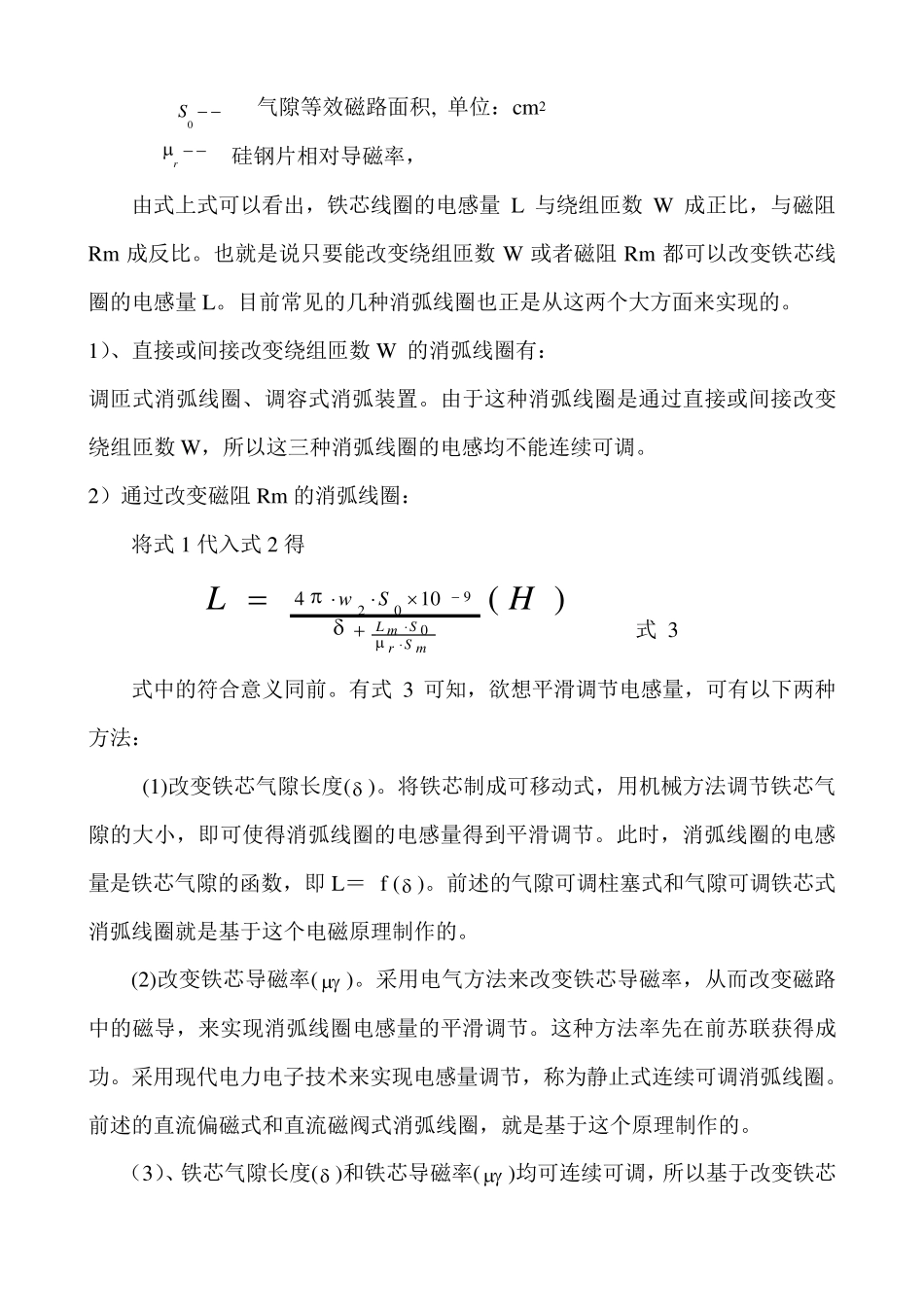

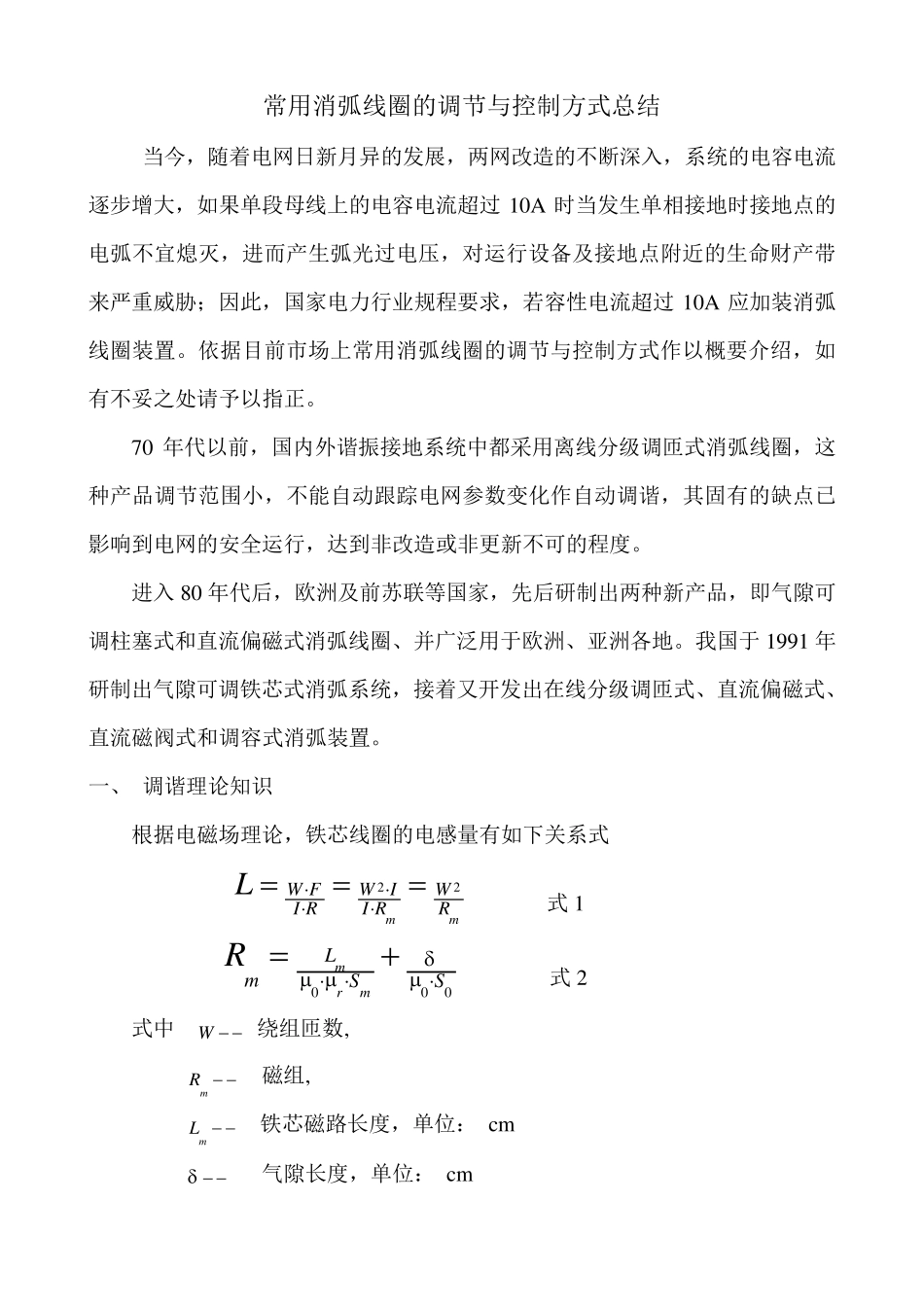

常用消弧线圈的调节与控制方式总结 当今,随着电网日新月异的发展,两网改造的不断深入,系统的电容电流逐步增大,如果单段母线上的电容电流超过 10A 时当发生单相接地时接地点的电弧不宜熄灭,进而产生弧光过电压,对运行设备及接地点附近的生命财产带来严重威胁;因此,国家电力行业规程要求,若容性电流超过 10A 应加装消弧线圈装置。依据目前市场上常用消弧线圈的调节与控制方式作以概要介绍,如有不妥之处请予以指正。 70 年代以前,国内外谐振接地系统中都采用离线分级调匝式消弧线圈,这种产品调节范围小,不能自动跟踪电网参数变化作自动调谐,其固有的缺点已影响到电网的安全运行,达到非改造或非更新不可的程度。 进入 80 年代后,欧洲及前苏联等国家,先后研制出两种新产品,即气隙可调柱塞式和直流偏磁式消弧线圈、并广泛用于欧洲、亚洲各地。我国于 1991 年研制出气隙可调铁芯式消弧系统,接着又开发出在线分级调匝式、直流偏磁式、直流磁阀式和调容式消弧装置。 一、 调谐理论知识 根据电磁场理论,铁芯线圈的电感量有如下关系式 mmRWRIIWRIFWL22  式 1 000SSLmmrmR 式 2 式中 W 绕组匝数, mR 磁组, mL 铁芯磁路长度,单位: cm  气隙长度,单位: cm 0S 气隙等效磁路面积, 单位:cm 2 r 硅钢片相对导磁率, 由式上式可以看出,铁芯线圈的电感量L 与绕组匝数W 成正比,与磁阻Rm 成反比。也就是说只要能改变绕组匝数W 或者磁阻Rm 都可以改变铁芯线圈的电感量L。目前常见的几种消弧线圈也正是从这两个大方面来实现的。 1)、直接或间接改变绕组匝数W 的消弧线圈有: 调匝式消弧线圈、调容式消弧装置。由于这种消弧线圈是通过直接或间接改变绕组匝数W,所以这三种消弧线圈的电感均不能连续可调。 2)通过改变磁阻Rm 的消弧线圈: 将式1 代入式2 得 )(0902104HLmSrSmLSw 式 3 式中的符合意义同前。有式 3 可知,欲想平滑调节电感量,可有以下两种方法: (1)改变铁芯气隙长度( )。将铁芯制成可移动式,用机械方法调节铁芯气隙的大小,即可使得消弧线圈的电感量得到平滑调节。此时,消弧线圈的电感量是铁芯气隙的函数,即 L= f ( )。前述的气隙可调柱塞式和气隙可调铁芯式消弧线圈就是基于这个电磁原理制作的。 (2)改变铁芯导磁率(  )。采用电气方法来改变铁芯导磁率,...
