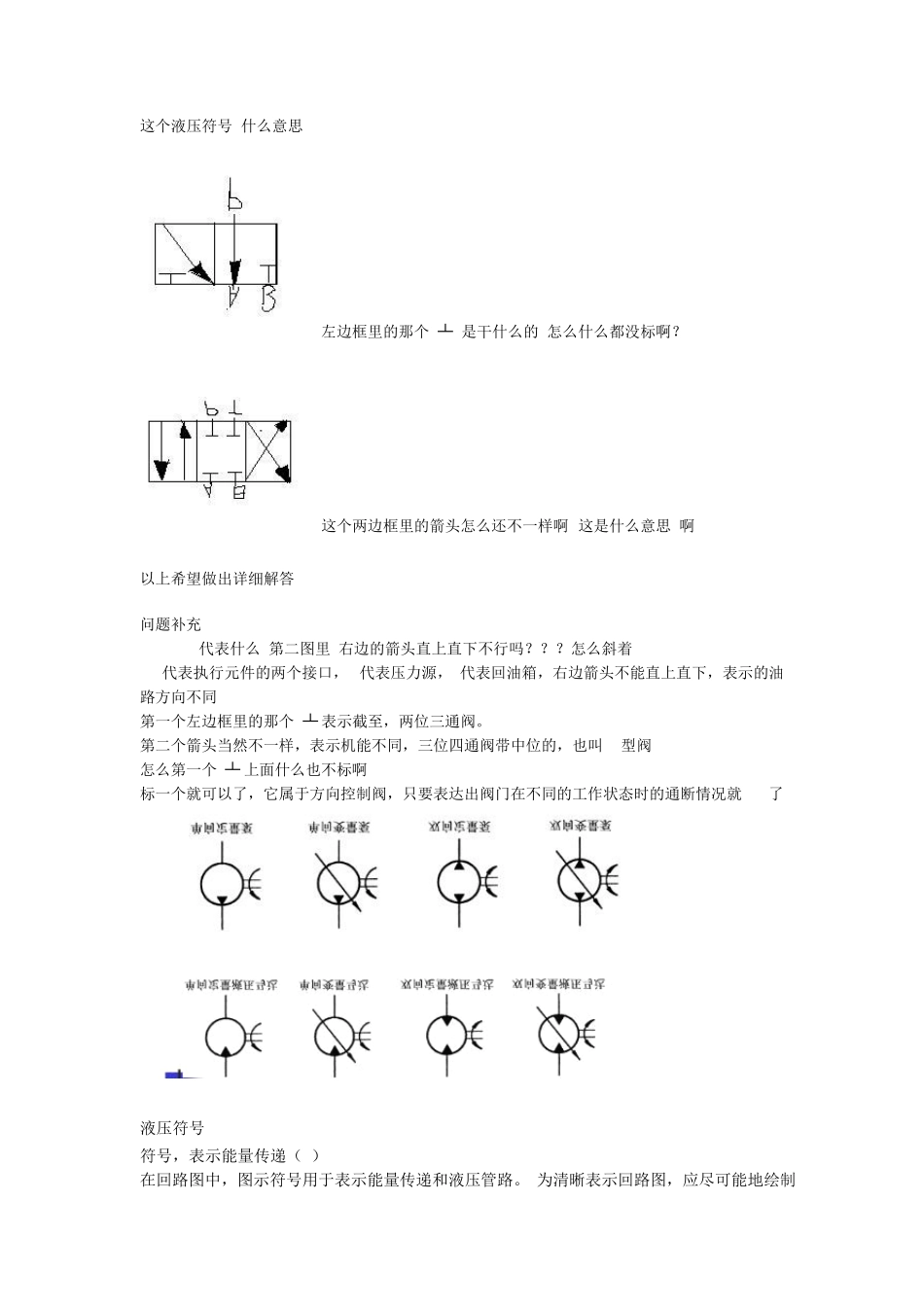

这个液压符号什么意思左边框里的那个┴ 是干什么的怎么什么都没标啊？这个两边框里的箭头怎么还不一样啊 这是什么意思啊以上希望做出详细解答问题补充ABPT代表什么第二图里右边的箭头直上直下不行吗？？？怎么斜着a,b代表执行元件的两个接口，p代表压力源，t代表回油箱，右边箭头不能直上直下，表示的油路方向不同第一个左边框里的那个┴ 表示截至，两位三通阀。第二个箭头当然不一样，表示机能不同，三位四通阀带中位的，也叫 o型阀怎么第一个┴ 上面什么也不标啊标一个就可以了，它属于方向控制阀，只要表达出阀门在不同的工作状态时的通断情况就 ok了液压符号符号，表示能量传递（1）在回路图中，图示符号用于表示能量传递和液压管路。 为清晰表示回路图，应尽可能地绘制直线而避免交叉。符号，表示能量传递（2）在加热器和冷却器的符号中，箭头方向与热量流动方向相一致。符号，表示能量转换液压泵由带驱动轴符号的圆表示，其中三角符号表示工作油液的流动方向。因工作介质为有压液体，所以，三角符号为实心。 在气动技术中，工作介质为气体，三角符号为空心。符号，表示液压马达液压马达与液压泵的符号不同，其区别在于表示工作油液流动方向的箭头相反。符号，表示单作用液压缸单作用液压缸仅具有一个油口，工作油液只能进入无杆腔。对于单作用液压缸，其回缩或由外力（图示无前端盖符号）或由复位弹簧（图示第二个符号）来实现。符号，表示双作用液压缸双作用液压缸具有两个油口，工作油液既可进入无杆腔，也可进入有杆腔。差动缸与双作用液压缸的符号不同，其区别在于差动缸活塞杆末端带两条直线。差动缸面积比通常为 2:1，对于双端活塞杆的液压缸，其面积比为 1:1（同步液压缸）。符号，表示换向阀（1）换向阀符号由油口数和工作位置数表示，通常，换向阀至少含有两个油口和工作位置。在换向阀符号中，方框数为换向阀的工作位置数，方框内箭头表示工作油液流动方向，而直线则表示在不同工作位置上各油口的接通情况。换向阀符号一般对应于其静止位置。符号，表示换向阀（2）该图示为二位四通和二位五通换向阀的符号。为标识油口，通常采用下列两种方法，即一种为采用字母P、T、R、A、B和L，而另一种则采用连续字母A、B、C和D等。在相关标准中，通常首选第一种方法。符号，表示换向阀（3）图示为三位四通换向阀的符号，其具有不同中位机能。符号，表示人工驱动方式换向阀工作位置切换可通过各种驱动方式来实现。在换向阀符号中，应...
