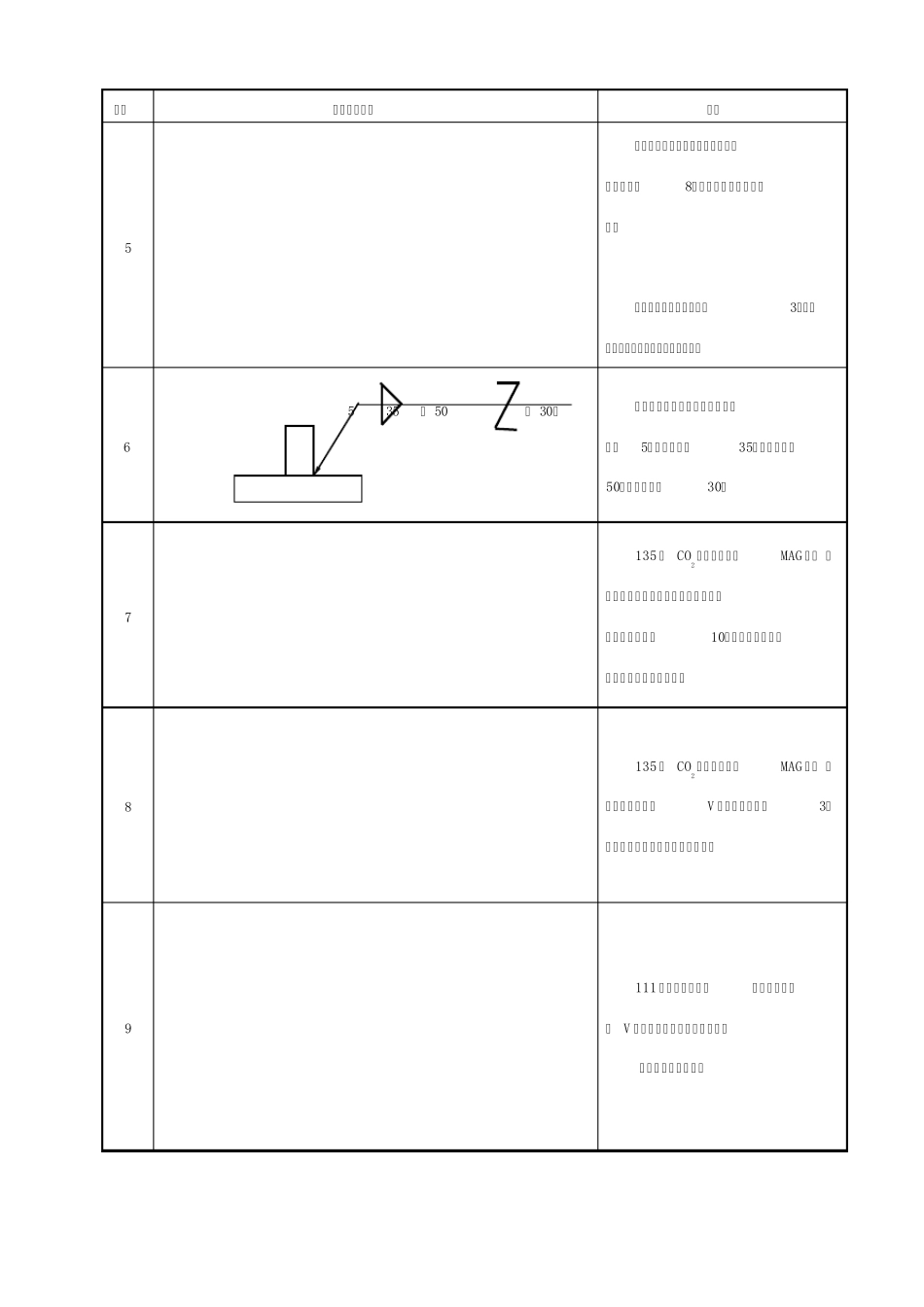

附录B （资料性附录） 标注示例 常用焊接标注示例见表B.1。 表 B.1 焊接标注示例 序号 焊接标注示例 说明 1 11 为无气体保护的电弧焊；焊缝截面形状为Ⅰ形；焊缝填满，整个工件长度连续施焊，外表面凸起，内表面为圆面。 2 111 为手工电弧焊、角焊缝；沿工件圆周施焊，焊脚尺寸为2。 注：虚线基准线可以省略。 3 角焊缝，三面有焊缝，共12 处；111 为手工电弧焊，整个工件（接触）长度连续施焊。 注：焊脚尺寸未做要求。 4 上：角焊缝，焊脚尺寸为2，共2处，沿工件接触长度（共5 段）连续施焊。 下：角焊缝，焊脚尺寸为2，共2处，沿工件长度（共1 段）连续施焊。 表 B.1(续) 焊接标注示例 序号 焊接标注示例 说明 5 上：焊缝截面形状为单边喇叭形，焊脚尺寸为8，整个工件长度连续施焊。 下：角焊缝，焊脚尺寸为3，三面有焊缝，整个工件长度连续施焊。 6 5 35× 50 （ 30） 双面角焊缝，对称交错，焊脚尺寸为5，焊缝段数为35，焊缝长度为50，焊缝间隔为30。 7 135 为 CO2 气体保护焊（MAG 焊） 。焊缝截面形状为单边喇叭形，焊缝对称，焊脚尺寸为10，整个工件长度连续施焊，外表面为平面。 8 135 为 CO2 气体保护焊（MAG 焊） 。焊缝截面形状为V 形，焊缝厚度为3，外表面为凸形，沿工件圆周施焊。 9 111 为手工电弧焊，焊缝截面形状为 V 形，整个工件长度连续施焊。 注：焊缝在非箭头侧 表B.1(续) 焊接标注示例 序号 焊接标注示例 说明 10 焊缝截面形状为圆柱形塞焊，塞焊直径为5，沿Ф d 圆周均布4 个。 11 21 为电阻点焊，焊点中心在两工件的接触面上，焊点直径为6， 每排12个焊点，共4 排（左右各两排），左右对称（沿汽车前进方向），焊点均布。 12 点焊缝，焊点中心偏离两工件接触面位置(基本符号位置与偏离方向一致） 。点焊直径为5，共8 点，点距、行距均为35。 注： 点焊缝符号已明确焊接方法，可不标注焊接方法代号。 13 21 为电阻点焊（在不至于引起误解时，可省略尾部标注）；焊点中心在两工件的接触面上；焊点直径为5，共4 点，沿Ф d 圆周均布。 表B.1(续) 焊接标注示例 序号 焊接标注示例 说明 14 点焊缝，焊点直径为8，共5 点，点距40、行距20。 注：点距、行距尺寸，在图中若标注明确就不必在焊接标注中给出。 15 电阻点焊，焊点直径6，每处2个焊点，共3 处。 16 缝焊缝，221 为搭接缝焊（即滚焊） ，焊缝中心在搭接接...
