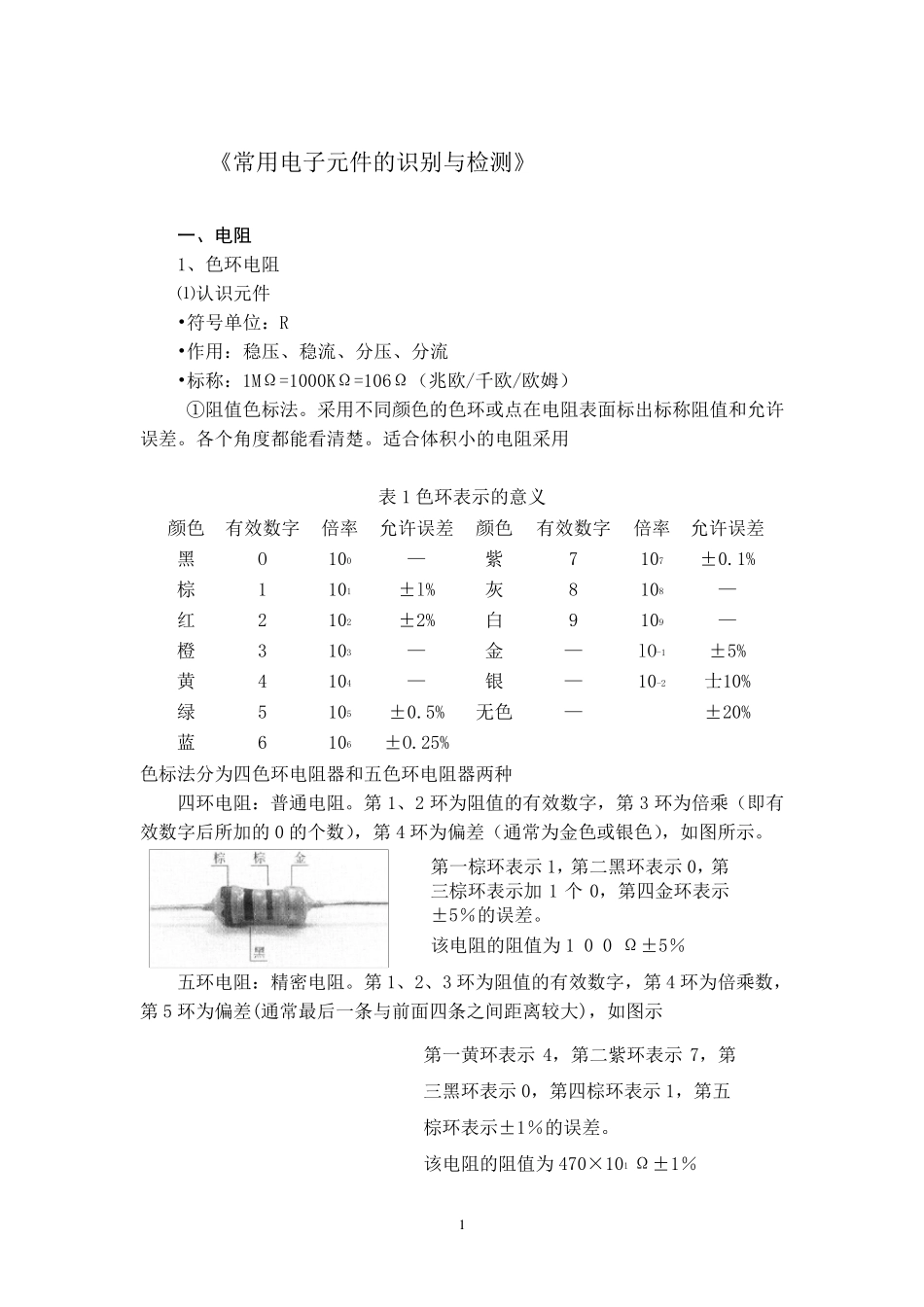

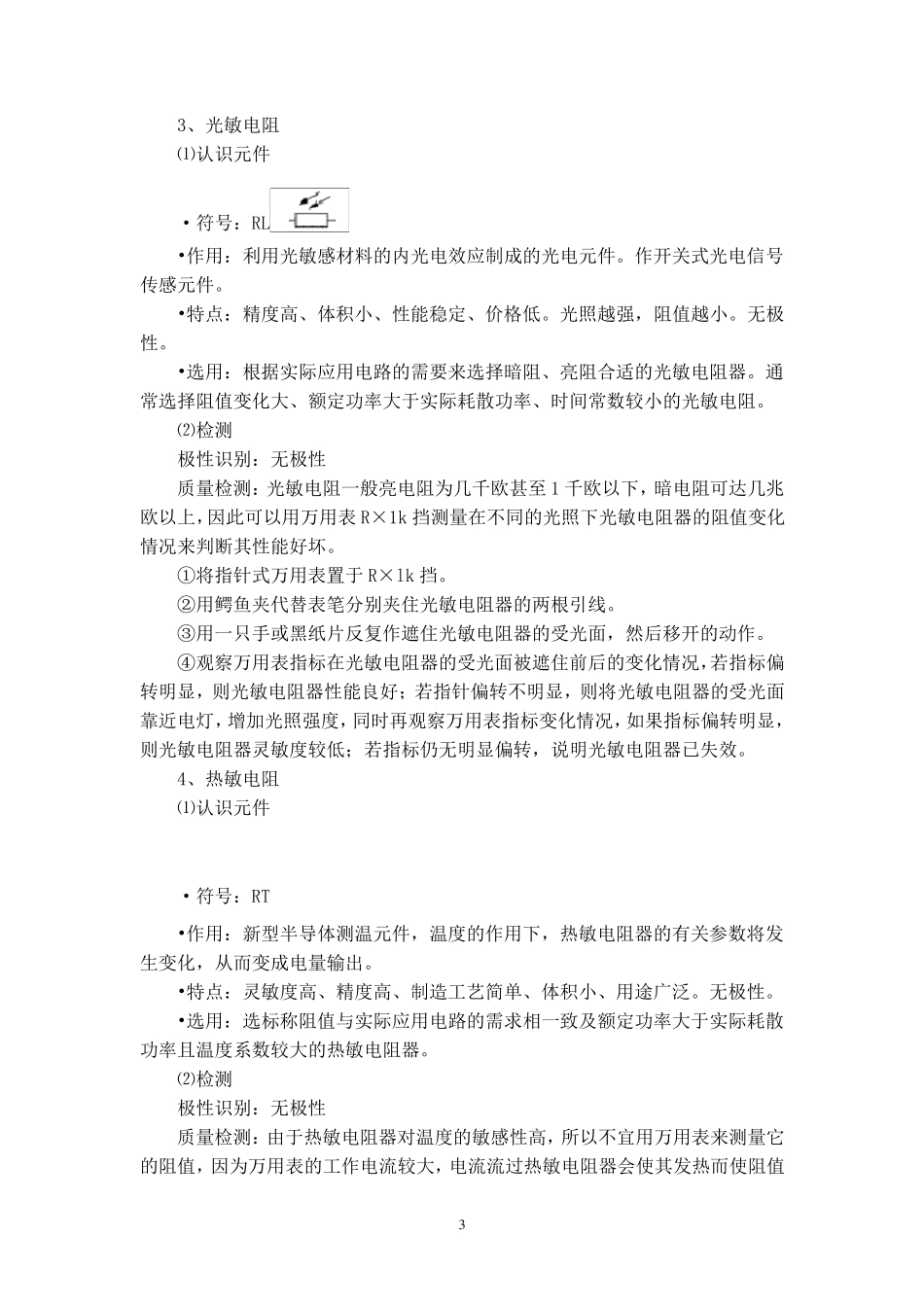

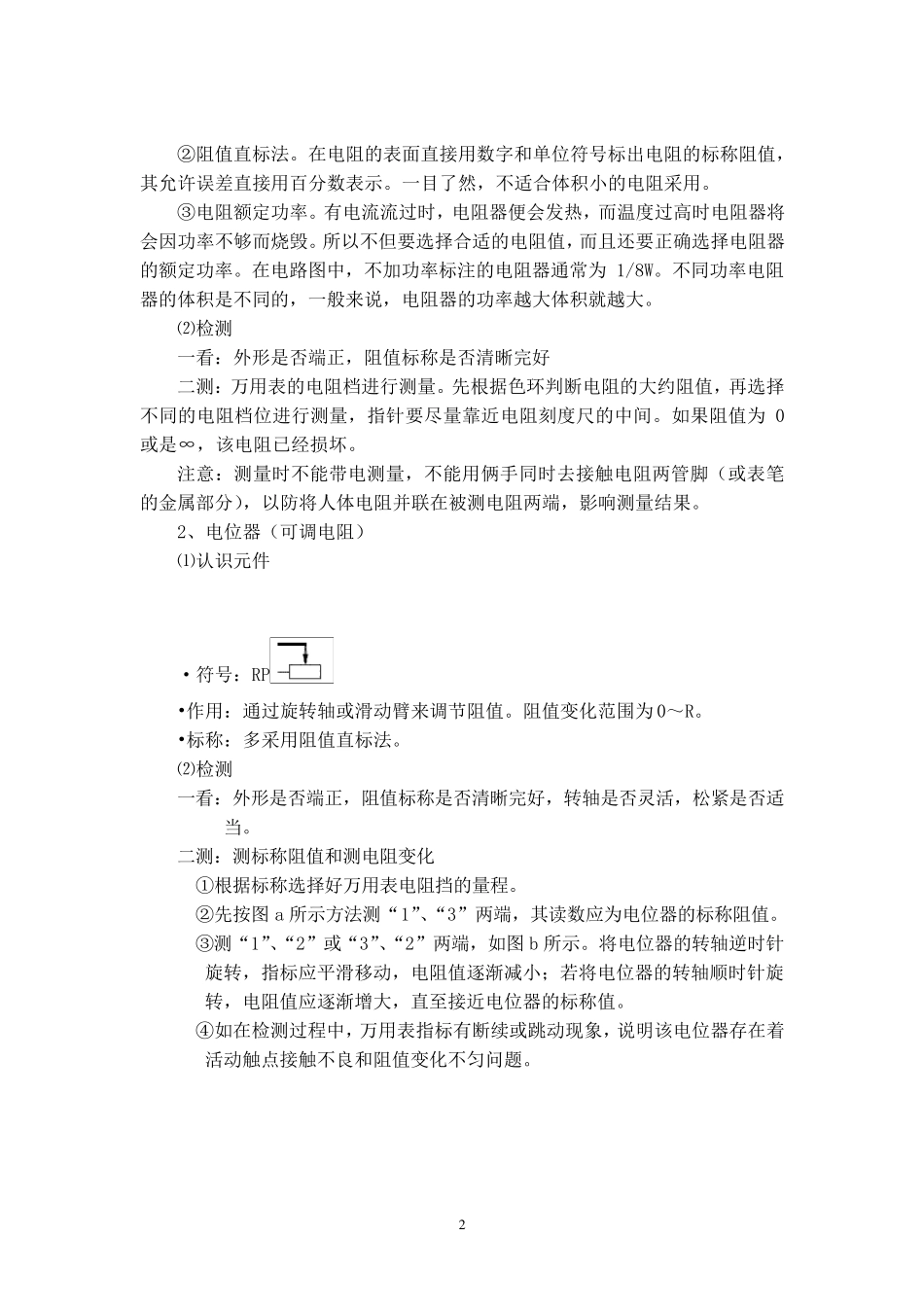

1 《常用电子元件的识别与检测》 一、电阻 1、色环电阻 ⑴认识元件 •符号单位:R •作用:稳压、稳流、分压、分流 •标称:1MΩ=1000KΩ=106Ω(兆欧/千欧/欧姆) ①阻值色标法。采用不同颜色的色环或点在电阻表面标出标称阻值和允许误差。各个角度都能看清楚。适合体积小的电阻采用 表1 色环表示的意义 颜色 有效数字 倍率 允许误差 颜色 有效数字 倍率 允许误差 黑 O 100 — 紫 7 107 ±0.1% 棕 1 101 ±l% 灰 8 108 — 红 2 102 ±2% 白 9 109 — 橙 3 103 — 金 — lO-1 ±5% 黄 4 104 — 银 — 10-2 士10% 绿 5 105 ±0.5% 无色 — ±20% 蓝 6 106 ±O.25% 色标法分为四色环电阻器和五色环电阻器两种 四环电阻:普通电阻。第 1、2 环为阻值的有效数字,第 3 环为倍乘(即有效数字后所加的0 的个数),第 4 环为偏差(通常为金色或银色),如图所示。 五环电阻:精密电阻。第 1、2、3 环为阻值的有效数字,第 4 环为倍乘数,第 5 环为偏差(通常最后一条与前面四条之间距离较大),如图示 第一棕环表示1,第二黑环表示0,第三棕环表示加 1 个0,第四金环表示±5%的误差。 该电阻的阻值为 1 0 0 Ω±5% 第一黄环表示4,第二紫环表示7,第三黑环表示0,第四棕环表示1,第五 棕环表示±1%的误差。 该电阻的阻值为 470×101 Ω±1% 2 ② 阻 值 直 标 法 。 在 电 阻 的 表 面 直 接 用 数 字 和 单 位 符 号 标 出 电 阻 的 标 称 阻 值 ,其 允 许 误 差 直 接 用 百 分 数 表 示 。 一 目 了 然 , 不 适 合 体 积 小 的 电 阻 采 用 。 ③ 电 阻 额 定 功 率 。 有 电 流 流 过 时 , 电 阻 器 便 会 发 热 , 而 温 度 过 高 时 电 阻 器 将会 因 功 率 不 够 而 烧 毁 。 所 以 不 但 要 选 择 合 适 的 电 阻 值 , 而 且 还 要 正 确 选 择 电 阻 器的 额 定 功 率 。 在 电 路 图 中 , 不 加 功 率 标 注 的 电 阻 器 通 常 为1/8W。 不 同 功 率 电 阻器 的 体 积 是 不 同 的 , 一 般 来 说 , 电 阻 器 的 功 率 越 大 体 积 就 越 大 。 ⑵ 检 测 一 看 : 外 形 是 否 端 正 , 阻 值 标 称 是 否 清...
