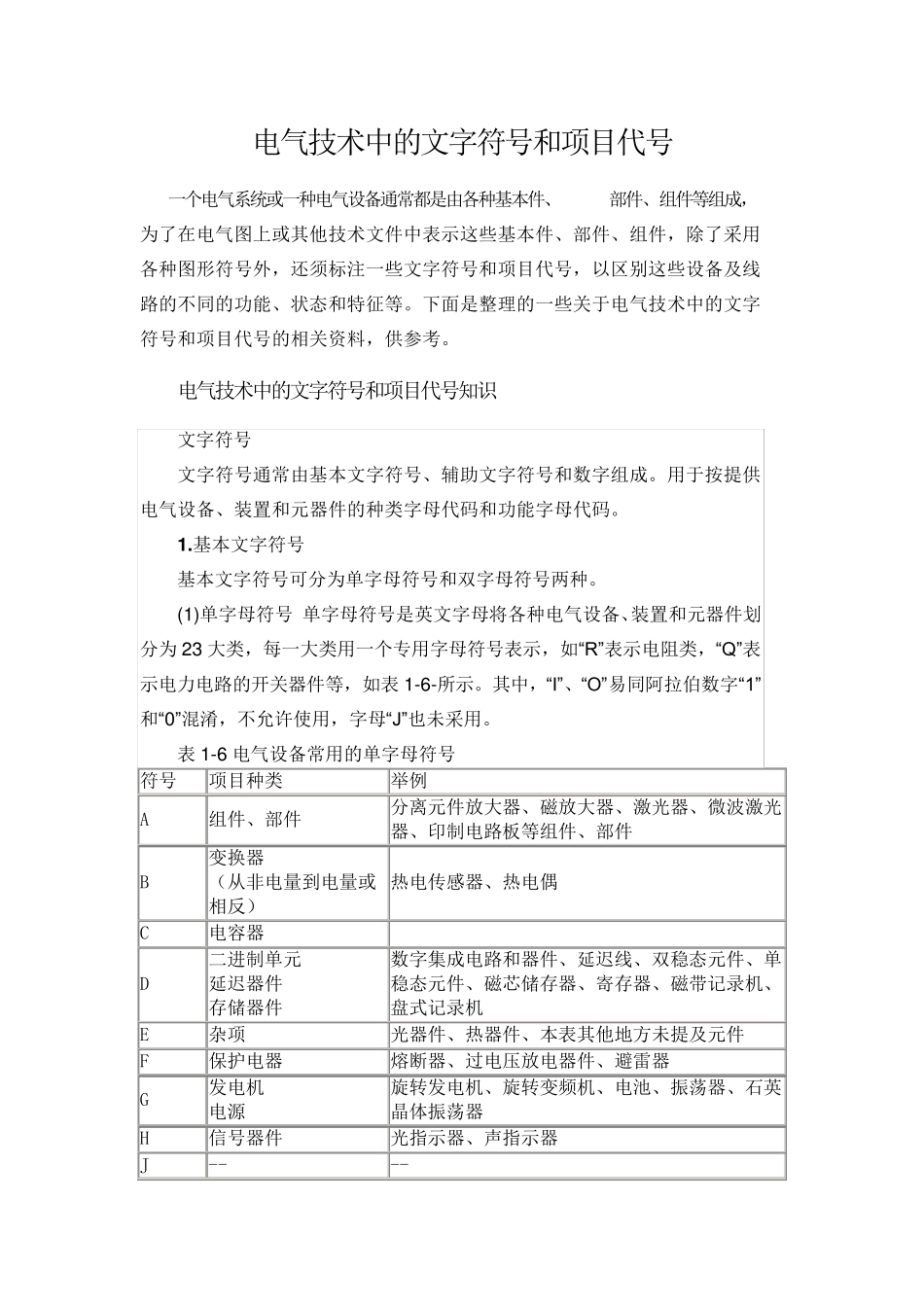

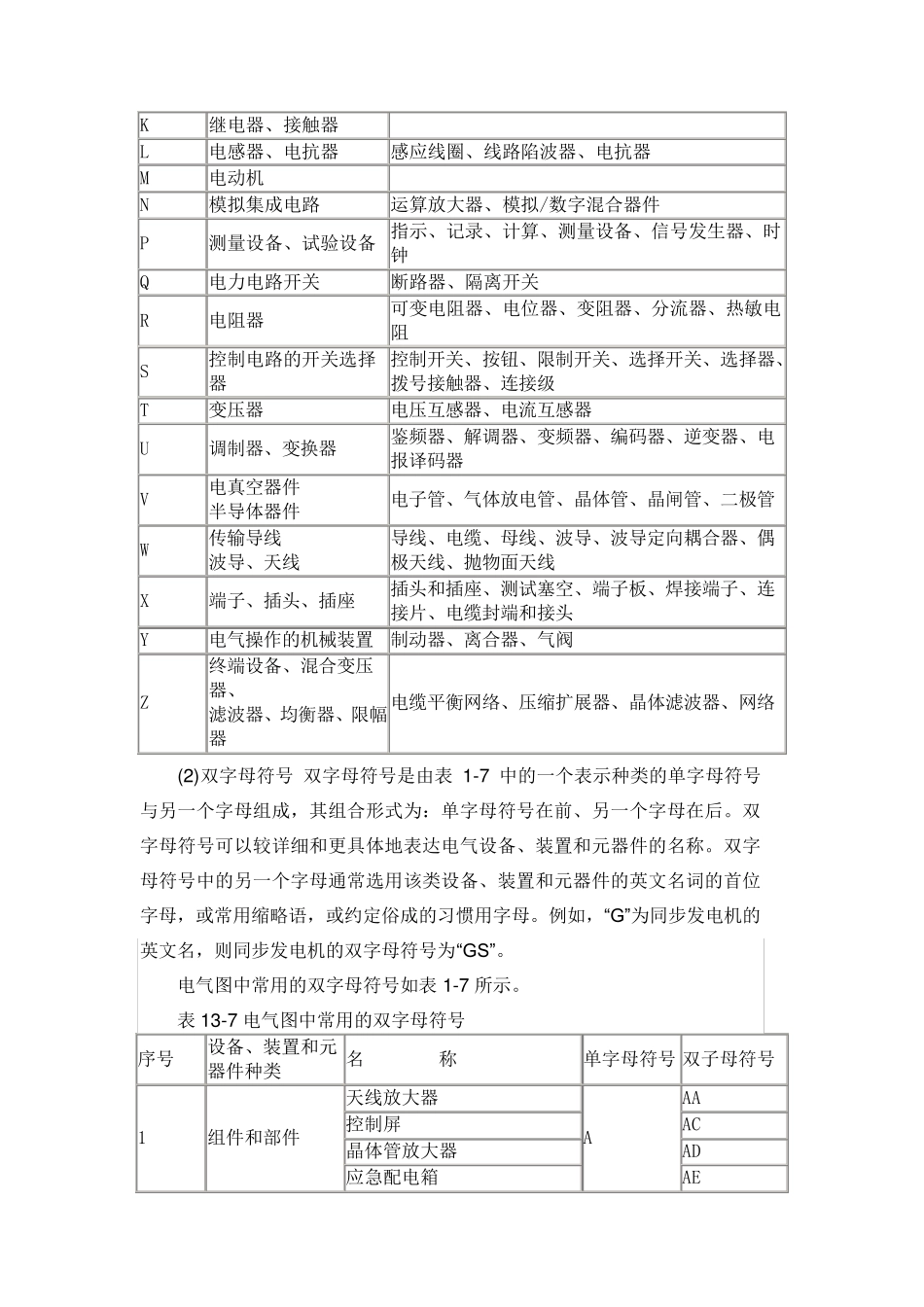

电气技术中的文字符号和项目代号 一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成,为了在电气图上或其他技术文件中表示这些基本件、部件、组件,除了采用各种图形符号外,还须标注一些文字符号和项目代号,以区别这些设备及线路的不同的功能、状态和特征等。下面是整理的一些关于电气技术中的文字符号和项目代号的相关资料,供参考。 电气技术中的文字符号和项目代号知识 文字符号 文字符号通常由基本文字符号、辅助文字符号和数字组成。用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。 1 .基本文字符号 基本文字符号可分为单字母符号和双字母符号两种。 (1 )单字母符号 单字母符号是英文字母将各种电气设备、装置和元器件划分为 2 3 大类,每一大类用一个专用字母符号表示,如“R”表示电阻类,“Q”表示电力电路的开关器件等,如表 1 -6 -所示。其中,“I”、“O”易同阿拉伯数字“1”和“0”混淆,不允许使用,字母“J”也未采用。 表 1 -6 电气设备常用的单字母符号 符号 项目种类 举例 A 组件、部件 分离元件放大器、磁放大器、激光器、微波激光器、印制电路板等组件、部件 B 变换器 (从非电量到电量或相反) 热电传感器、热电偶 C 电容器 D 二进制单元 延迟器件 存储器件 数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯储存器、寄 存器、磁带 记 录 机 、盘 式 记 录 机 E 杂 项 光器件、热器件、本表其他地 方 未提及元件 F 保 护 电器 熔 断 器、过 电压 放电器件、避 雷 器 G 发 电机 电源 旋 转 发 电机 、旋 转 变频 机 、电池 、振 荡 器、石 英晶 体 振 荡 器 H 信 号器件 光指 示器、声 指 示器 J -- -- K 继电器、接触器 L 电感器、电抗器 感应线圈、线路陷波器、电抗器 M 电动机 N 模拟集成电路 运算放大器、模拟/数字混合器件 P 测量设备、试验设备 指示、记录、计算、测量设备、信号发生器、时钟 Q 电力电路开关 断路器、隔离开关 R 电阻器 可变电阻器、电位器、变阻器、分流器、热敏电阻 S 控制电路的开关选择器 控制开关、按钮、限制开关、选择开关、选择器、拨号接触器、连接级 T 变压器 电压互感器、电流互感器 U 调制器、变换器 鉴频器、解调器、变频器、编码器、逆变器、电报译码器 V 电真空器件 半导体器件 电子管、气体放电管、晶...
