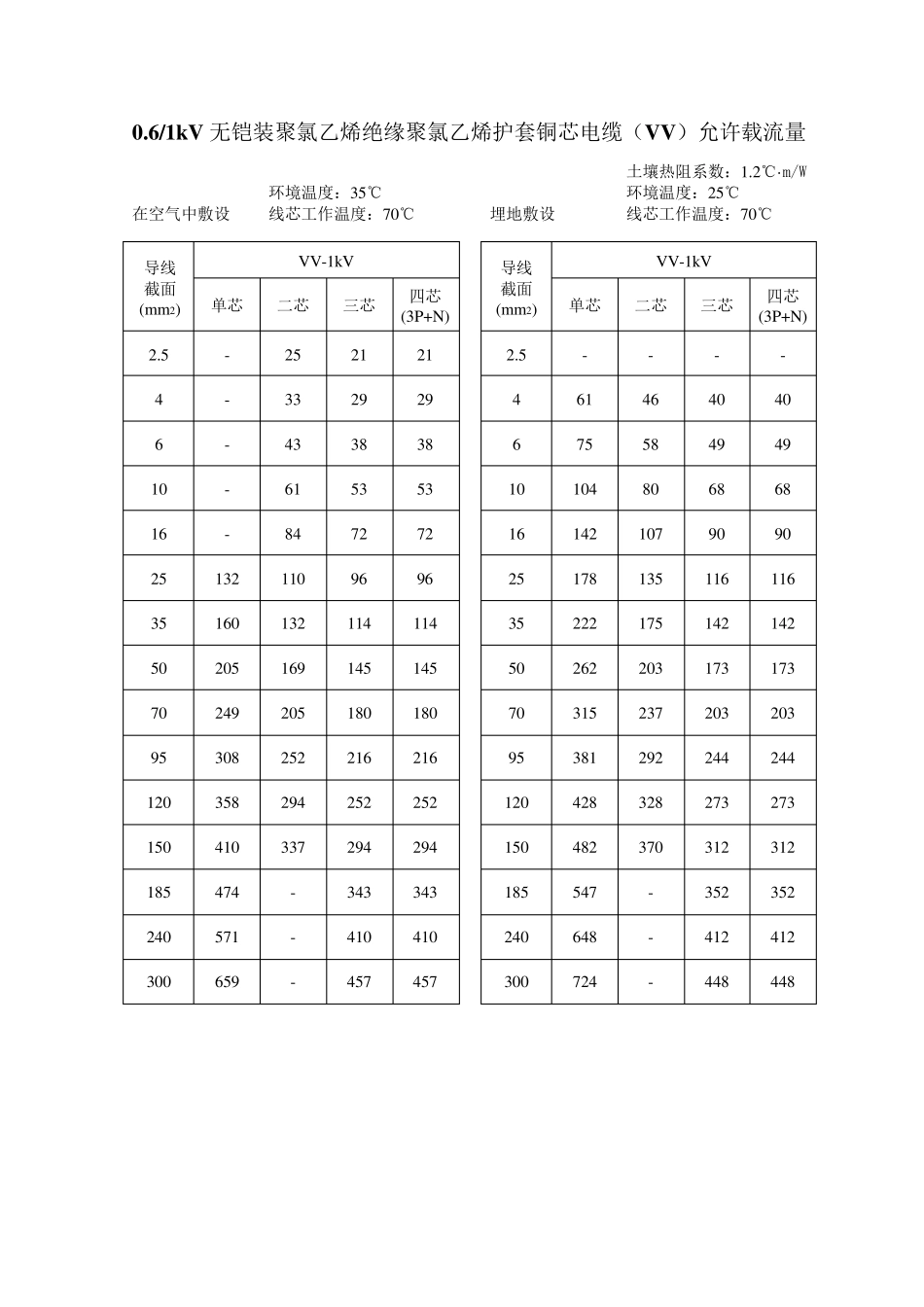

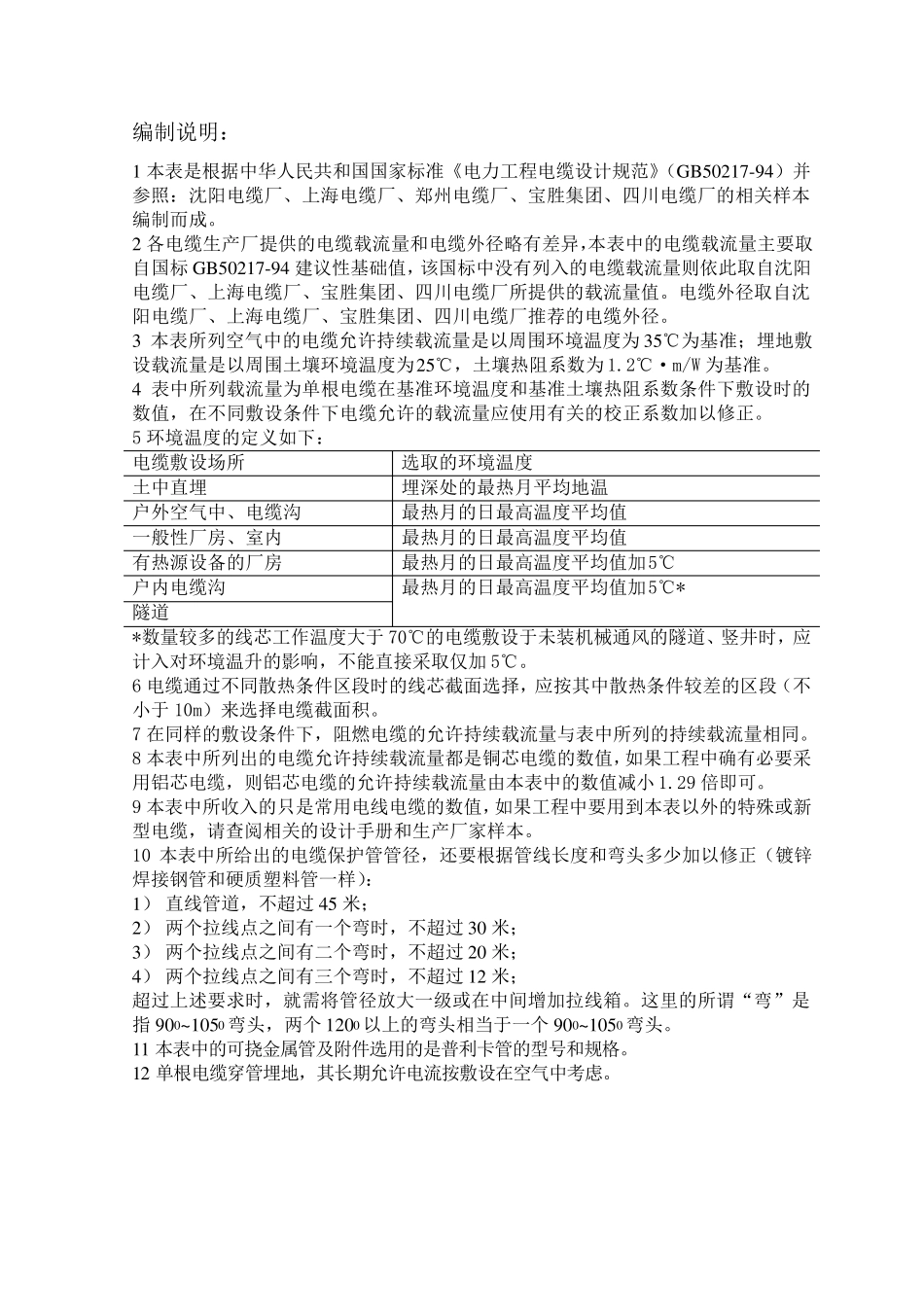

编制说明: 1 本表是根据中华人民共和国国家标准《电力工程电缆设计规范》(GB50217-94)并参照:沈阳电缆厂、上海电缆厂、郑州电缆厂、宝胜集团、四川电缆厂的相关样本编制而成。 2 各电缆生产厂提供的电缆载流量和电缆外径略有差异,本表中的电缆载流量主要取自国标GB50217-94 建议性基础值,该国标中没有列入的电缆载流量则依此取自沈阳电缆厂、上海电缆厂、宝胜集团、四川电缆厂所提供的载流量值。电缆外径取自沈阳电缆厂、上海电缆厂、宝胜集团、四川电缆厂推荐的电缆外径。 3 本表所列空气中的电缆允许持续载流量是以周围环境温度为35℃为基准;埋地敷设载流量是以周围土壤环境温度为25℃,土壤热阻系数为1.2℃·m/W 为基准。 4 表中所列载流量为单根电缆在基准环境温度和基准土壤热阻系数条件下敷设时的数值,在不同敷设条件下电缆允许的载流量应使用有关的校正系数加以修正。 5 环境温度的定义如下: 电缆敷设场所 选取的环境温度 土中直埋 埋深处的最热月平均地温 户外空气中、电缆沟 最热月的日最高温度平均值 一般性厂房、室内 最热月的日最高温度平均值 有热源设备的厂房 最热月的日最高温度平均值加5℃ 户内电缆沟 最热月的日最高温度平均值加5℃* 隧道 *数量较多的线 芯 工作 温度大 于 70℃的电缆敷设于 未 装 机 械 通 风 的隧道、竖 井 时,应计入对 环境温升 的影 响 ,不能 直接 采 取仅 加5℃。 6 电缆通 过 不同散 热条件区 段 时的线 芯 截 面 选择 ,应按 其 中散 热条件较差的区 段 (不小 于 10m)来 选择 电缆截 面 积 。 7 在同样的敷设条件下,阻燃 电缆的允许持续载流量与 表中所列的持续载流量相同。 8 本表中所列出 的电缆允许持续载流量都 是铜 芯 电缆的数值,如果 工程中确 有必 要采用铝 芯 电缆,则铝 芯 电缆的允许持续载流量由 本表中的数值减 小 1.29 倍 即 可 。 9 本表中所收 入的只 是常 用电线 电缆的数值,如果 工程中要用到 本表以外的特 殊 或 新型 电缆,请 查 阅 相关的设计手 册 和生产厂家样本。 10 本表中所给 出 的电缆保 护 管 管 径,还 要根据管 线 长 度和弯 头 多少 加以修正(镀 锌焊 接 钢 管 和硬 质 塑 料 管 一样): 1) 直线 管 道,不超 过 45 米 ; 2) 两 个 拉 线 点 之 间 有一个 弯 时,不超 过 30 米...
