常用紧固件选用标准篇VIP免费

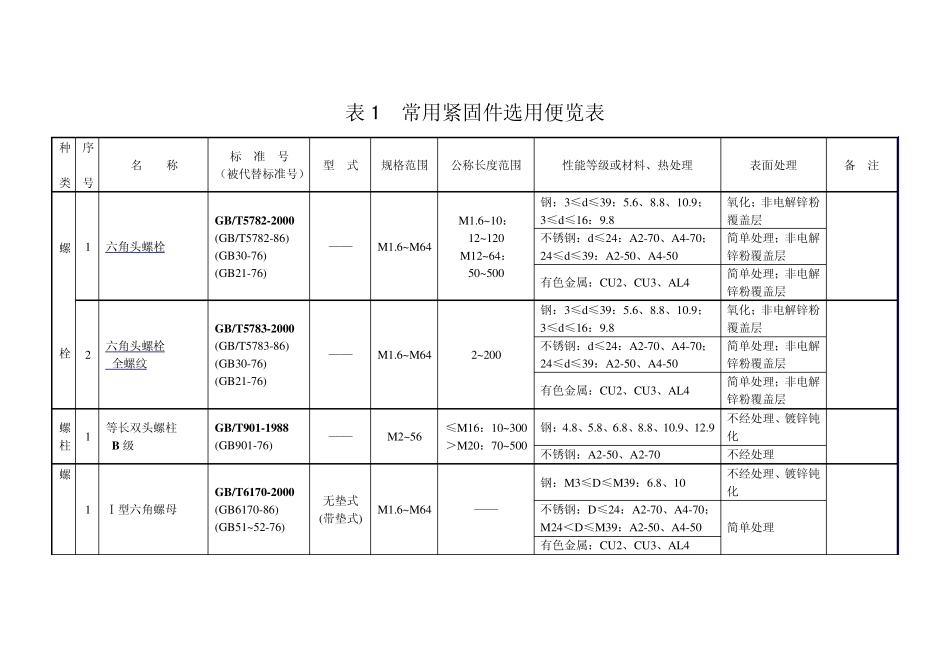

表1 常用紧固件选用便览表 种 类 序 号 名 称 标 准 号 （被代替标准号） 型 式 规格范围 公称长度范围 性能等级或材料、热处理 表面处理 备 注 螺 栓 1 六角头螺栓 GB/T5782-2000 (GB/T5782-86) (GB30-76) (GB21-76) —— M1.6~M64 M1.6~10： 12~120 M12~64： 50~500 钢：3≤d≤39：5.6、8.8、10.9； 3≤d≤16：9.8 氧化；非电解锌粉覆盖层 不锈钢：d≤24：A2-70、A4-70； 24≤d≤39：A2-50、A4-50 简单处理；非电解锌粉覆盖层 有色金属：CU2、CU3、AL4 简单处理；非电解锌粉覆盖层 2 六角头螺栓 全螺纹 GB/T5783-2000 (GB/T5783-86) (GB30-76) (GB21-76) —— M1.6~M64 2~200 钢：3≤d≤39：5.6、8.8、10.9； 3≤d≤16：9.8 氧化；非电解锌粉覆盖层 不锈钢：d≤24：A2-70、A4-70； 24≤d≤39：A2-50、A4-50 简单处理；非电解锌粉覆盖层 有色金属：CU2、CU3、AL4 简单处理；非电解锌粉覆盖层 螺 柱 1 等长双头螺柱 B 级 GB/T901-1988 (GB901-76) —— M2~56 ≤M16：10~300 ＞M20：70~500 钢：4.8、5.8、6.8、8.8、10.9、12.9 不经处理、镀锌钝化 不锈钢：A2-50、A2-70 不经处理 螺 1 Ⅰ型六角螺母 GB/T6170-2000 (GB6170-86) (GB51~52-76) 无垫式 (带垫式) M1.6~M64 —— 钢：M3≤D≤M39：6.8、10 不经处理、镀锌钝化 不锈钢：D≤24：A2-70、A4-70；M24＜D≤M39：A2-50、A4-50 简单处理 有色金属：CU2、CU3、AL4 种 类 序 号 名 称 标 准 号 （被代替标准号） 型 式 规格范围 公称长度范围 性能等级或材料、热处理 表面处理 备 注 母 2 六角薄螺母 GB/T6172.1-2000 (GB6172-86) (GB53~54-76) 无垫式 M1.6~M64 —— 钢：M3≤D≤M39：04、05 不经处理 不锈钢：D≤24：A2-035、A4-035；M24＜D≤M39：A2-035、A4-025 简单处理 有色金属：CU2、CU3、AL4 螺 钉 1 开槽螺钉 GB/T 67-2000 (GB67-85) —— M1.6~M10 2~80 钢：4.8、5.8 不经处理 不锈钢：A2-50、A2-70 简单处理 有色金属：CU2、CU3、AL4 2 开槽沉头螺钉 GB/T 68-2000 (GB68-85) (GB68-76) —— M1.6~M10 2.5~80 钢：4.8、5.8 不经处理 不锈钢：A2-50、A2-70 简单处理 有色金属：CU2、CU3、AL4 3 内六角圆柱头螺钉 GB/T 70.1-2000 (GB70-85) (GB70-76) —— M1.6~M64 M1.6~8：2.5~80 M10~36：16~200 M42~64：50~300 ...
