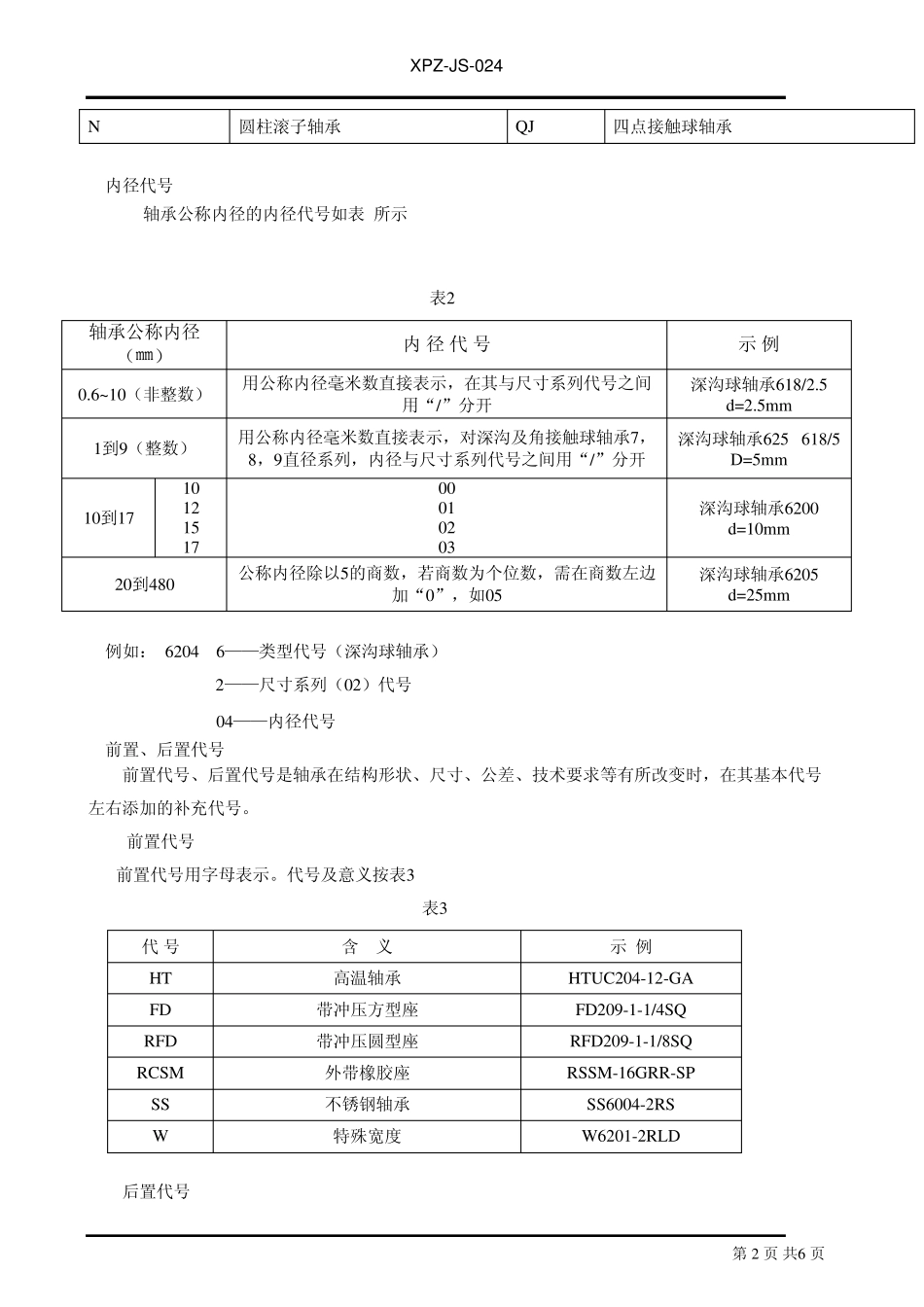

技术规范 常用轴承代号表示方法 XPZ-JS-024 版本: 001 编制 审核 批准 日期 第 1 页 共 6 页 1.目的 通过对轴承代号表示方法的归纳总结,加深员工对公司常用轴承代号的了解,减少操作工因对轴承型号的不理解而造成的操作失误。 2.范围 本标准仅归纳了PEER公司常用轴承代号的表示方法。 3.轴承代号的基本构成 轴承代号由基本代号、前置代号和后置代号构成 前置代号 基本代号 后置代号 基本代号表示轴承的基本类型、结构和尺寸,是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号、内径代号构成。 4.轴承类型代号 轴承类型代号用数字元或字母表示,如表1所示。 表1 类型代号 轴 承 类 型 类型代号 轴 承 类 型 5 推力球轴承 FH 一端平头的带偏心套外球面球轴承 6、R 深沟球轴承 FHS 一端平头的带顶丝外球面球轴承 UC、UCX、UCS 带顶丝外球面球轴承 FHSR 一端平头的带顶丝深沟球轴承 UCR 带顶丝深沟球轴承 FHR 一端平头的带偏心套深沟球轴承 HC、HCE、HCS、HCX 带偏心套外球面球轴承 GR、GRX 带锁紧套外球面球轴承 HCR 带偏心套深沟球轴承 GRR 带锁紧套深沟球轴承 SER 外圈带止动环内圈带顶丝深沟球轴承 GER 外圈带止动环内圈带锁紧套深沟球轴承 UGR 带锥形孔外球面球轴承 FGR 一端平头的带锁紧套外球面球轴承 GW、W 农机轴承,W外圈非再润滑结构(无油孔),GW外圈再润滑结构(有油孔) 3 圆锥滚子轴承 0(5是老标准) 双列角接触球轴承 4 双列深沟球轴承 1 调心球轴承 7 角接触球轴承 2 调心滚子轴承和推力调心滚子轴承 8 推力圆柱滚子轴承 XPZ-JS-024 第 2 页 共6 页 N 圆柱滚子轴承 QJ 四点接触球轴承 5.内径代号 轴承公称内径的内径代号如表2所示 表2 轴承公称内径(㎜) 内 径 代 号 示 例 0.6~10(非整数) 用公称内径毫米数直接表示,在其与尺寸系列代号之间用“/”分开 深沟球轴承618/2.5 d=2.5mm 1到9(整数) 用公称内径毫米数直接表示,对深沟及角接触球轴承7,8,9直径系列,内径与尺寸系列代号之间用“/”分开 深沟球轴承625 618/5 D=5mm 10到17 10 12 15 17 00 01 02 03 深沟球轴承6200 d=10mm 20到480 公称内径除以5的商数,若商数为个位数,需在商数左边加“0”,如05 深沟球轴承6205 d=25mm 例如: 6204 6——类型代号(深沟球轴承) 2——尺寸系列(02)代号 04——内径代号 6...
