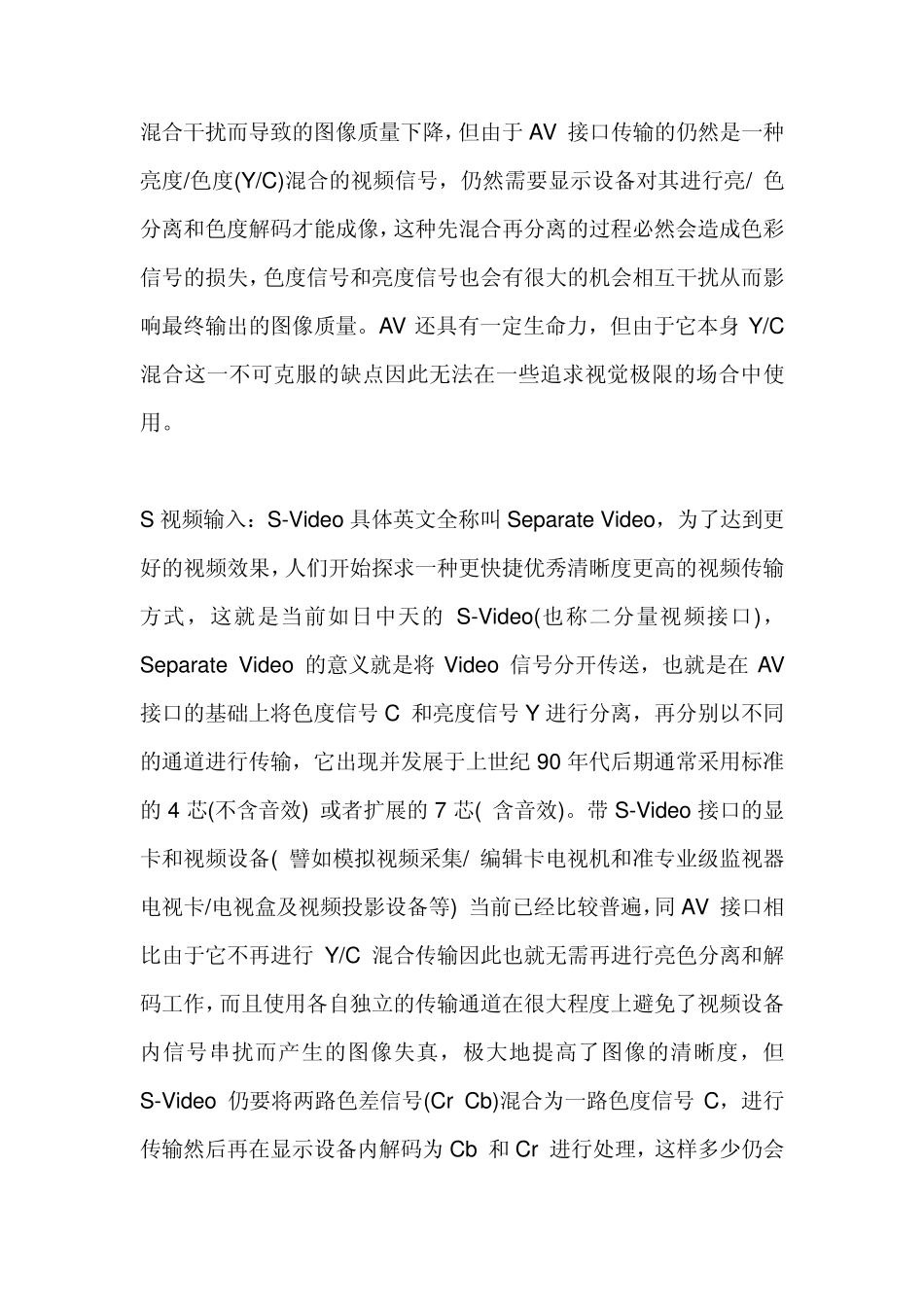

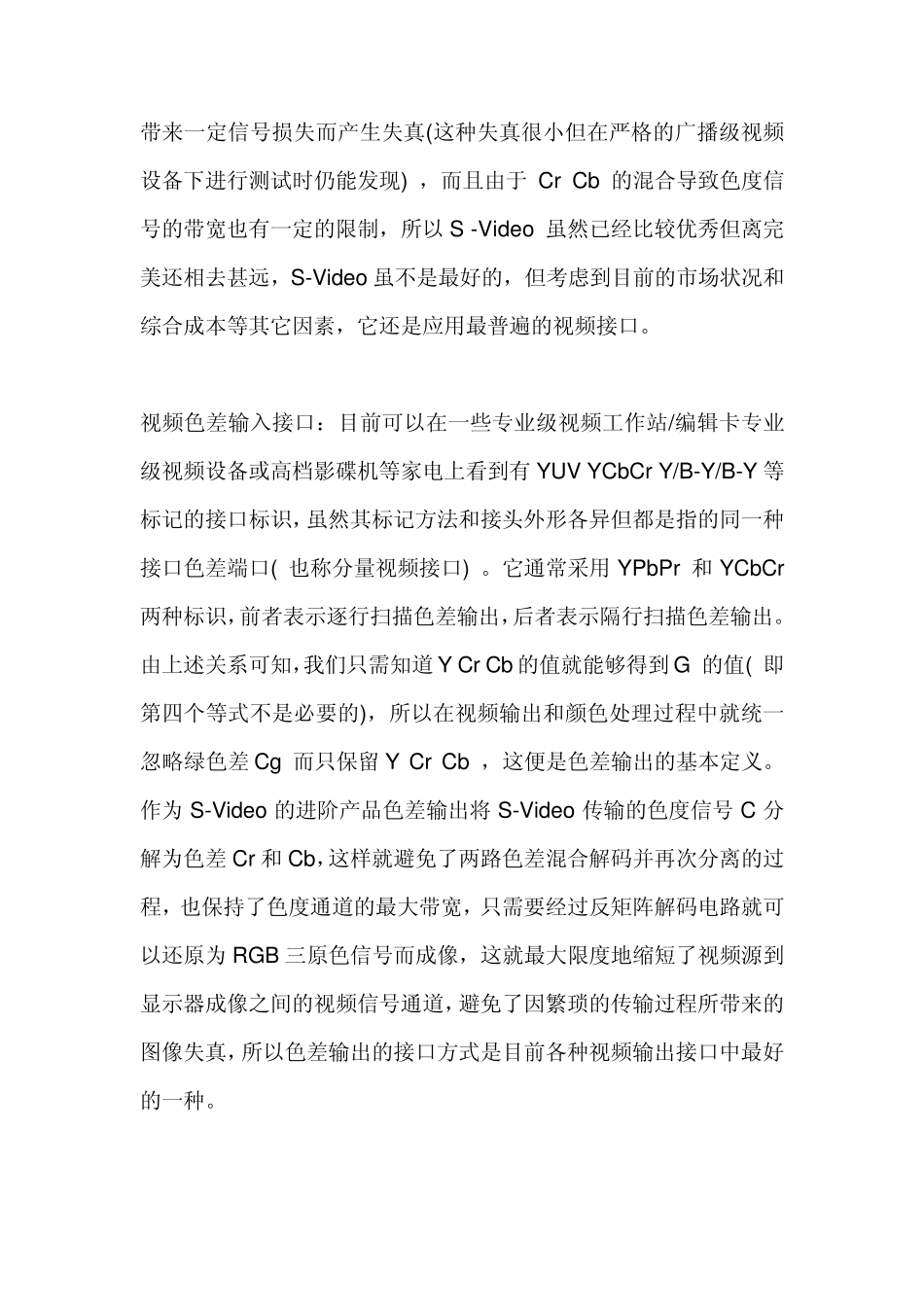

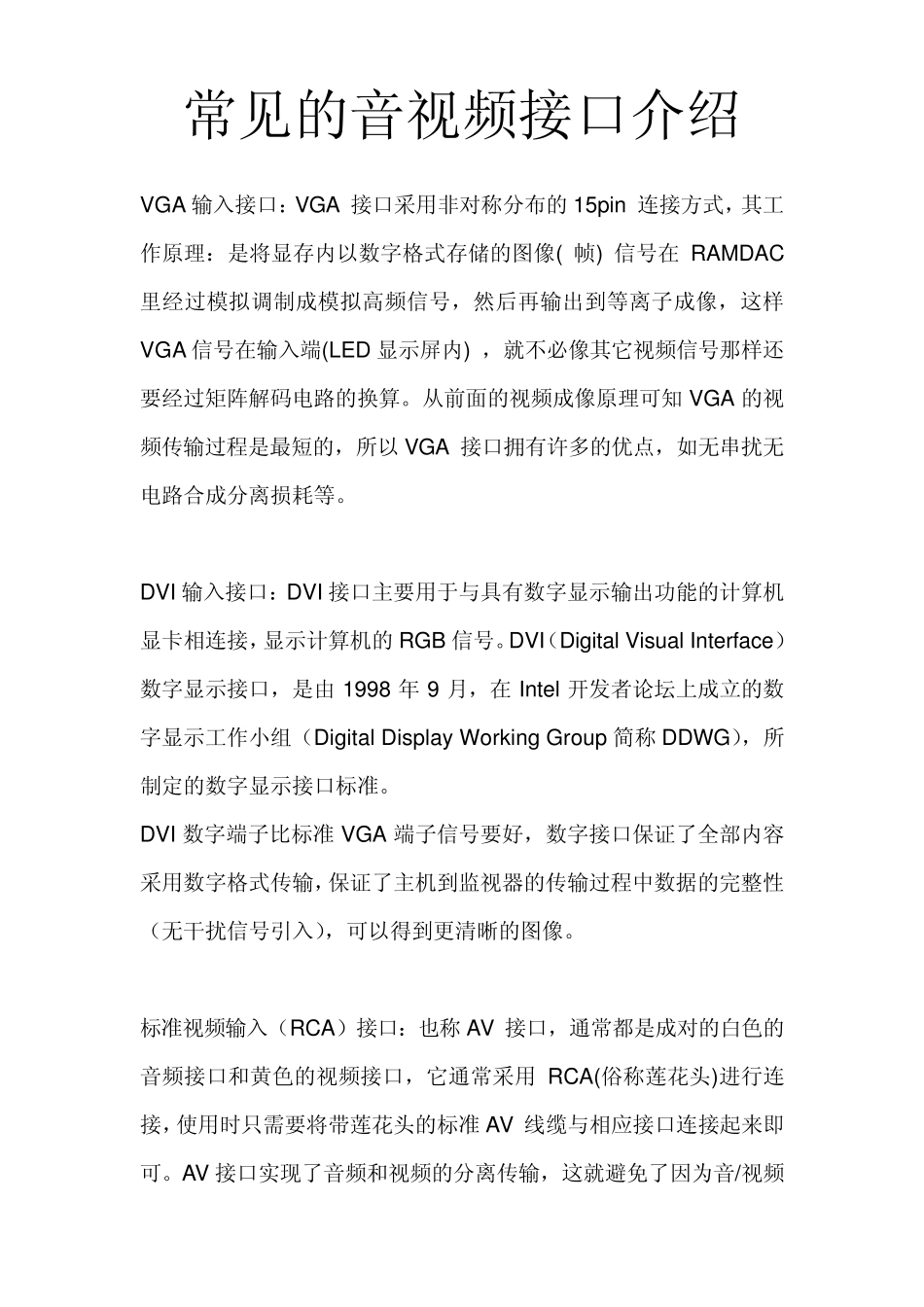

常见的音视频接口介绍 VGA 输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA 信号在输入端(LED 显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知 VGA 的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。 DVI 输入接口：DVI 接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB 信号。DVI（Digital Visual Interface）数字显示接口，是由 1998 年 9 月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group 简称DDWG），所制定的数字显示接口标准。 DVI 数字端子比标准 VGA 端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。 标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准 AV 线缆与相应接口连接起来即可。AV 接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV 还具有一定生命力，但由于它本身 Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。 S 视频输入：S-Video 具体英文全称叫 Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将 Video 信号分开传送，也就是在 AV接口的基础上将色度信号C 和亮度信号Y 进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪 90 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。带 S-Video 接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经...
