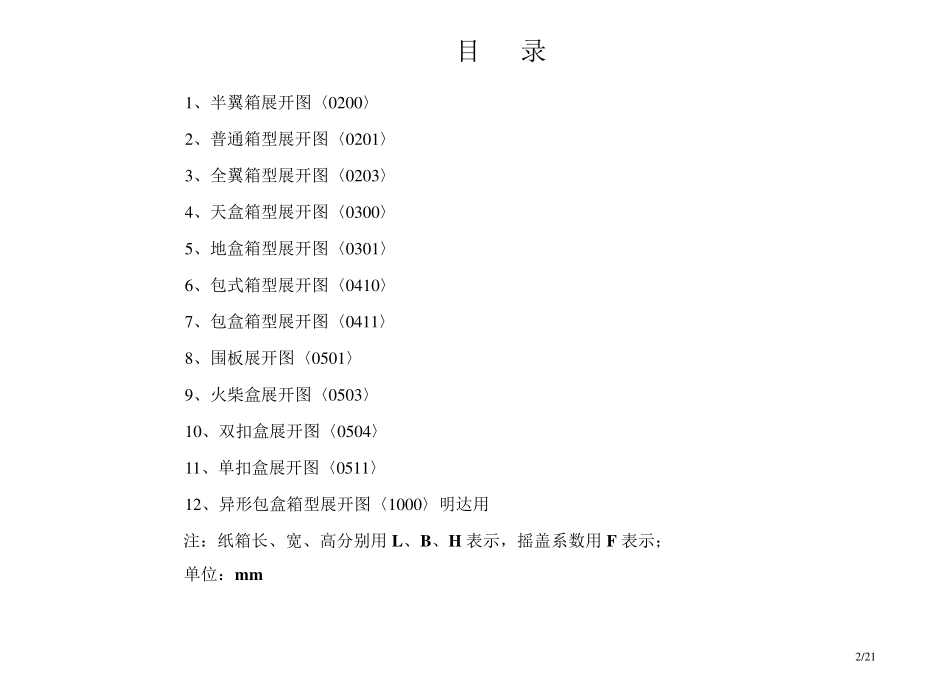

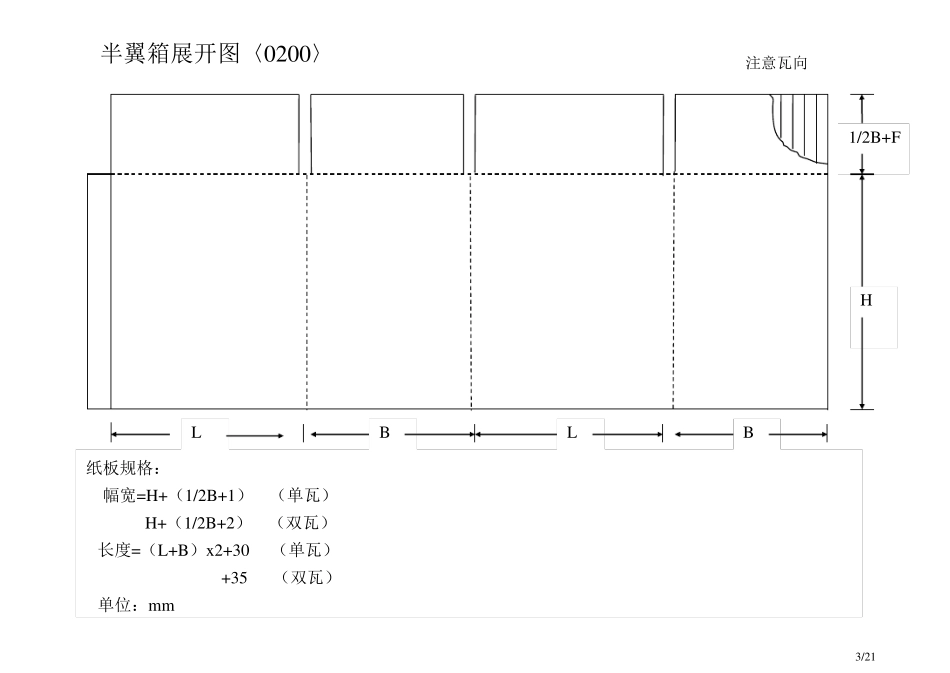

1 /2 1 常见箱型展开图及纸板计算公式 〈仅供参考〉 2 /2 1 目 录 1 、半翼箱展开图〈0 2 0 0 〉 2 、普通箱型展开图〈0 2 0 1 〉 3 、全翼箱型展开图〈0 2 0 3 〉 4 、天盒箱型展开图〈0 3 0 0 〉 5 、地盒箱型展开图〈0 3 0 1 〉 6 、包式箱型展开图〈0 4 1 0 〉 7 、包盒箱型展开图〈0 4 1 1 〉 8 、围板展开图〈0 5 0 1 〉 9 、火柴盒展开图〈0 5 0 3 〉 1 0 、双扣盒展开图〈0 5 0 4 〉 1 1 、单扣盒展开图〈0 5 1 1 〉 1 2 、异形包盒箱型展开图〈1 0 0 0 〉明达用 注:纸箱长、宽、高分别用 L、B、H 表示,摇盖系数用 F 表示; 单位:m m 3/21 半翼箱展开图〈0200〉 注意瓦向 1/2B+F H L B L B 纸板规格: 幅宽=H+(1/2B+1) (单瓦) H+(1/2B+2) (双瓦) 长度=(L+B)x2+30 (单瓦) +35 (双瓦) 单位:mm 4/21 半翼箱展开图〈0200-1〉有底无盖 注意瓦向 1/2B+F H L B L B 纸板规格: 幅宽=H+(1/2B+1) (单瓦) H+(1/2B+2) (双瓦) 长度=(L+B)x2+30 (单瓦) +35 (双瓦) 单位:mm 5/21 普通箱型展开图〈0201〉 注意瓦向 1/2B+F 1/2B+F L B L B 纸板规格: 幅宽=(1/2B+1)+H+(1/2B+1) (单瓦) (1/2B+1)+H+(1/2B+2) (双瓦) 长度=(L+B)x2+30 (单瓦) (L+B)x2+35 (双瓦) 单价:mm H 6/21 普通箱型展开图〈0201-1〉逆瓦 注意瓦向 1/2B+F 1/2B+F L B L B 纸板规格: 幅宽=(1/2B+1)+H+(1/2B+1) (单瓦) (1/2B+1)+H+(1/2B+2) (双瓦) 长度=(L+B)x2+30 (单瓦) (L+B)x2+35 (双瓦) 全翼箱型展开图〈0203〉 注意瓦向 单价:mm H 7/21 纸板规格: 幅宽=B+H+B 长度=(L+B)x2+30(单瓦) (L+B)x2+35(双瓦) 单位:mm 全翼箱型展开图〈0203-1〉 逆瓦 注意瓦向 B H B L L B B 8/21 纸板规格: 幅宽=L+B x2+5 长度=B +H 单位:mm B H B L L B B 9/21 H 天盒箱型展开图〈0300〉 注意瓦向 H B H 纸板规格: 幅宽=H+B+H 长度=H+L+H 单位:m m 天盒箱型展开图〈0300-1〉 开槽在宽度 注意瓦向 L H 10/21 H H B H 纸板规格: 幅宽=H+B+H 长度=H+L+H 单位:m m L H 11/21 地盒箱型展开图〈0301〉 注意瓦向 H H L H 纸板规格: 幅宽=H+B+H ...
