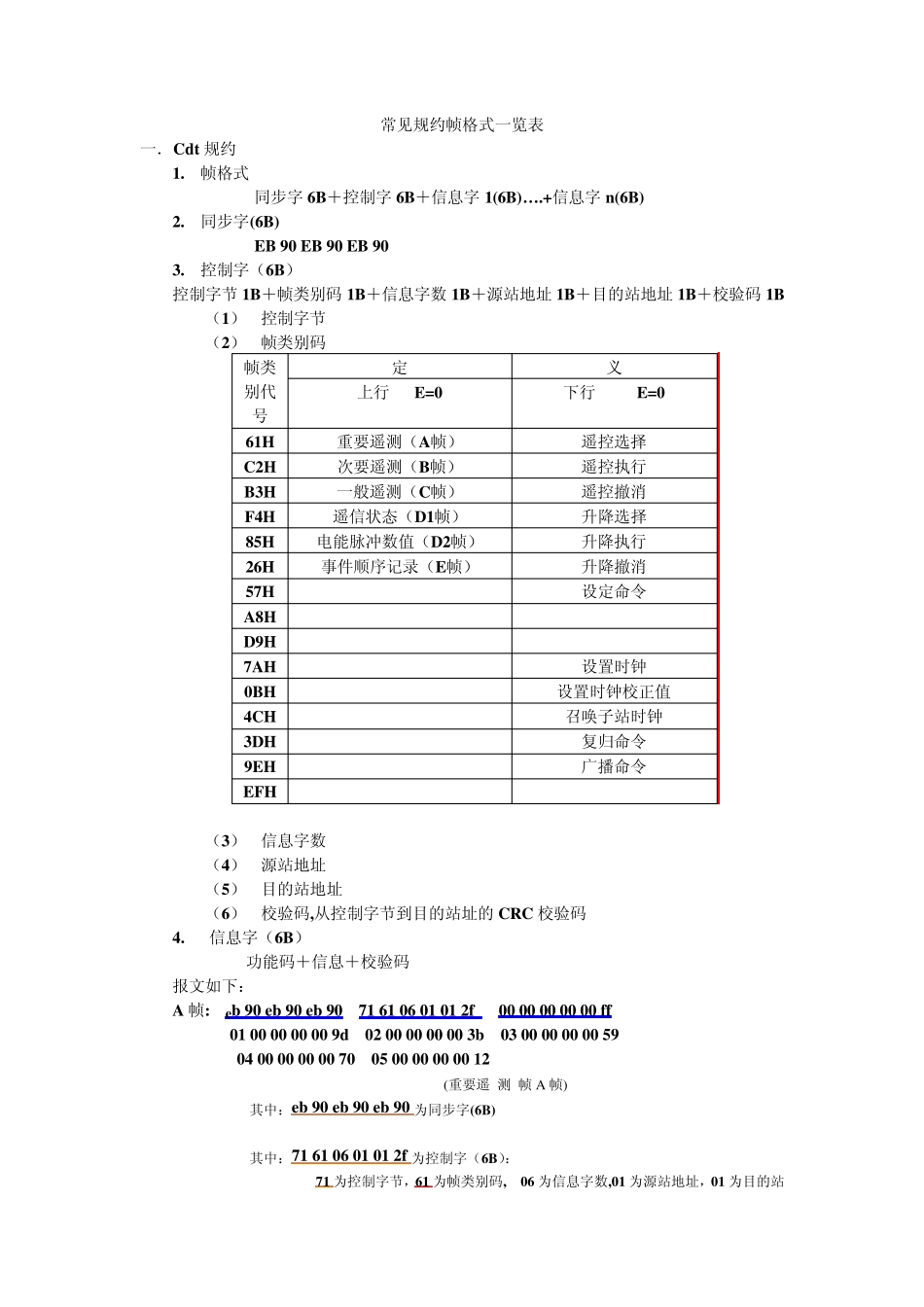

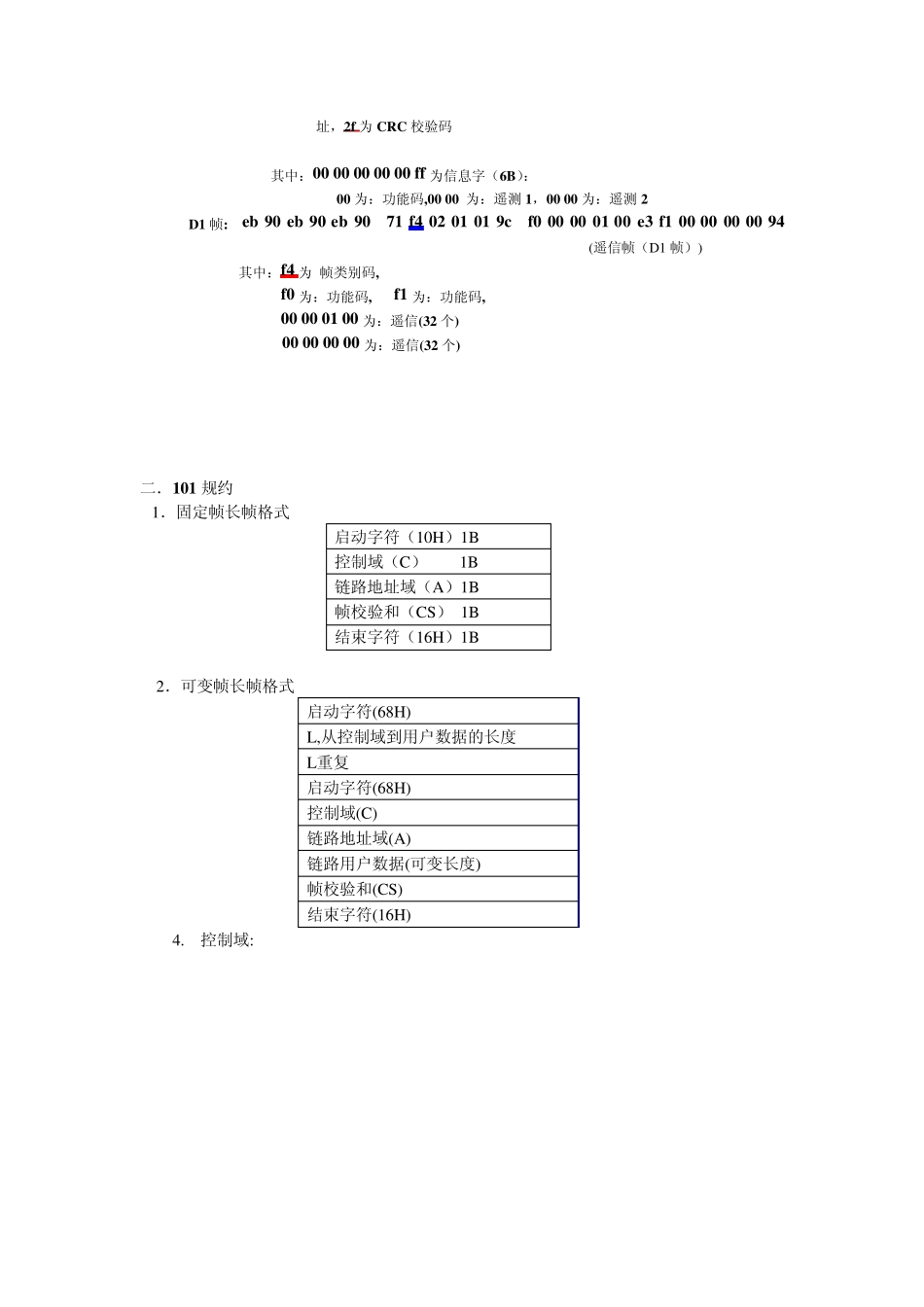

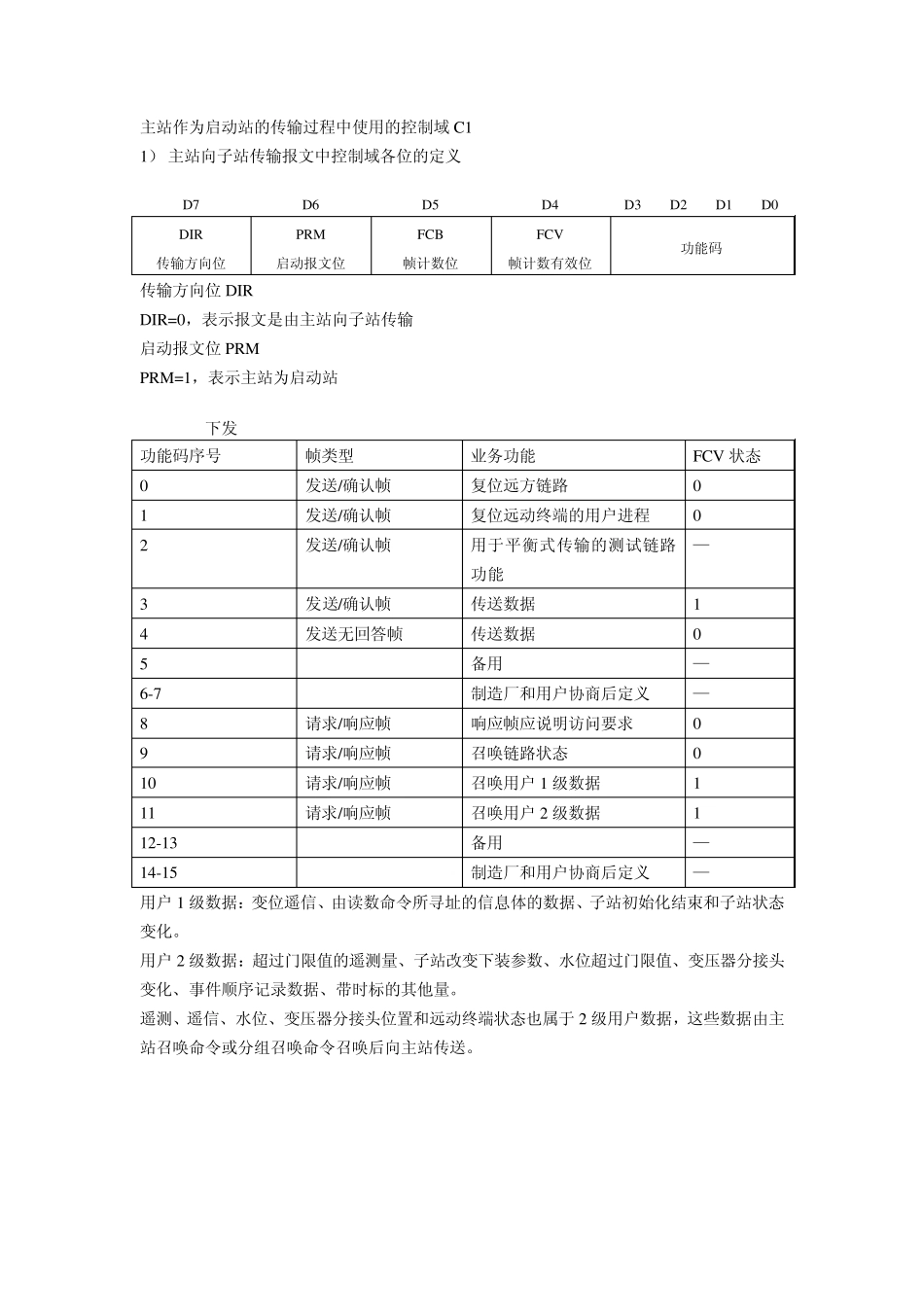

常见规约帧格式一览表 一． Cdt规约 1. 帧格式 同步字 6B＋控制字 6B＋信息字 1(6B)….+信息字 n(6B) 2. 同步字(6B) EB 90 EB 90 EB 90 3. 控制字（6B） 控制字节 1B＋帧类别码 1B＋信息字数 1B＋源站地址 1B＋目的站地址 1B＋校验码 1B （1） 控制字节 （2） 帧类别码 帧类别代号 定 义 上行 E=0 下行 E=0 61H 重要遥测（A帧） 遥控选择 C2H 次要遥测（B帧） 遥控执行 B3H 一般遥测（C帧） 遥控撤消 F4H 遥信状态（D1帧） 升降选择 85H 电能脉冲数值（D2帧） 升降执行 26H 事件顺序记录（E帧） 升降撤消 57H 设定命令 A8H D9H 7AH 设置时钟 0BH 设置时钟校正值 4CH 召唤子站时钟 3DH 复归命令 9EH 广播命令 EFH （3） 信息字数 （4） 源站地址 （5） 目的站地址 （6） 校验码,从控制字节到目的站址的 CRC 校验码 4. 信息字（6B） 功能码＋信息＋校验码 报文如下： A 帧: eb 90 eb 90 eb 90 71 61 06 01 01 2f 00 00 00 00 00 ff 01 00 00 00 00 9d 02 00 00 00 00 3b 03 00 00 00 00 59 04 00 00 00 00 70 05 00 00 00 00 12 (重要遥 测 帧A 帧) 其中：eb 90 eb 90 eb 90 为同步字(6B) 其中：71 61 06 01 01 2f 为控制字（6B）： 71 为控制字节，61 为帧类别码, 06 为信息字数,01 为源站地址，01 为目的站址，2f为CRC 校验码 其中：00 00 00 00 00 ff 为信息字（6B）： 00 为：功能码,00 00 为：遥测1，00 00 为：遥测2 D1 帧: eb 90 eb 90 eb 90 71 f4 02 01 01 9c f0 00 00 01 00 e3 f1 00 00 00 00 94 (遥信帧（D1 帧）) 其中：f4 为 帧类别码, f0 为：功能码, f1 为：功能码, 00 00 01 00 为：遥信(32 个) 00 00 00 00 为：遥信(32 个) 二．101 规约 1．固定帧长帧格式 启动字符（10H）1B 控制域（C） 1B 链路地址域（A）1B 帧校验和（CS） 1B 结束字符（16H）1B 2．可变帧长帧格式 启动字符(68H) L,从控制域到用户数据的长度 L重复 启动字符(68H) 控制域(C) 链路地址域(A) 链路用户数据(可变长度) 帧校验和(CS) 结束字符(16H) 4. 控制域: 主站作为启动站的传输过程中使用的控制域C1 1） 主站向子站传输报文中控制域各位的定义 D7 D6 D5 D4 D3 D2 D1 D0 DIR 传输方向位...
