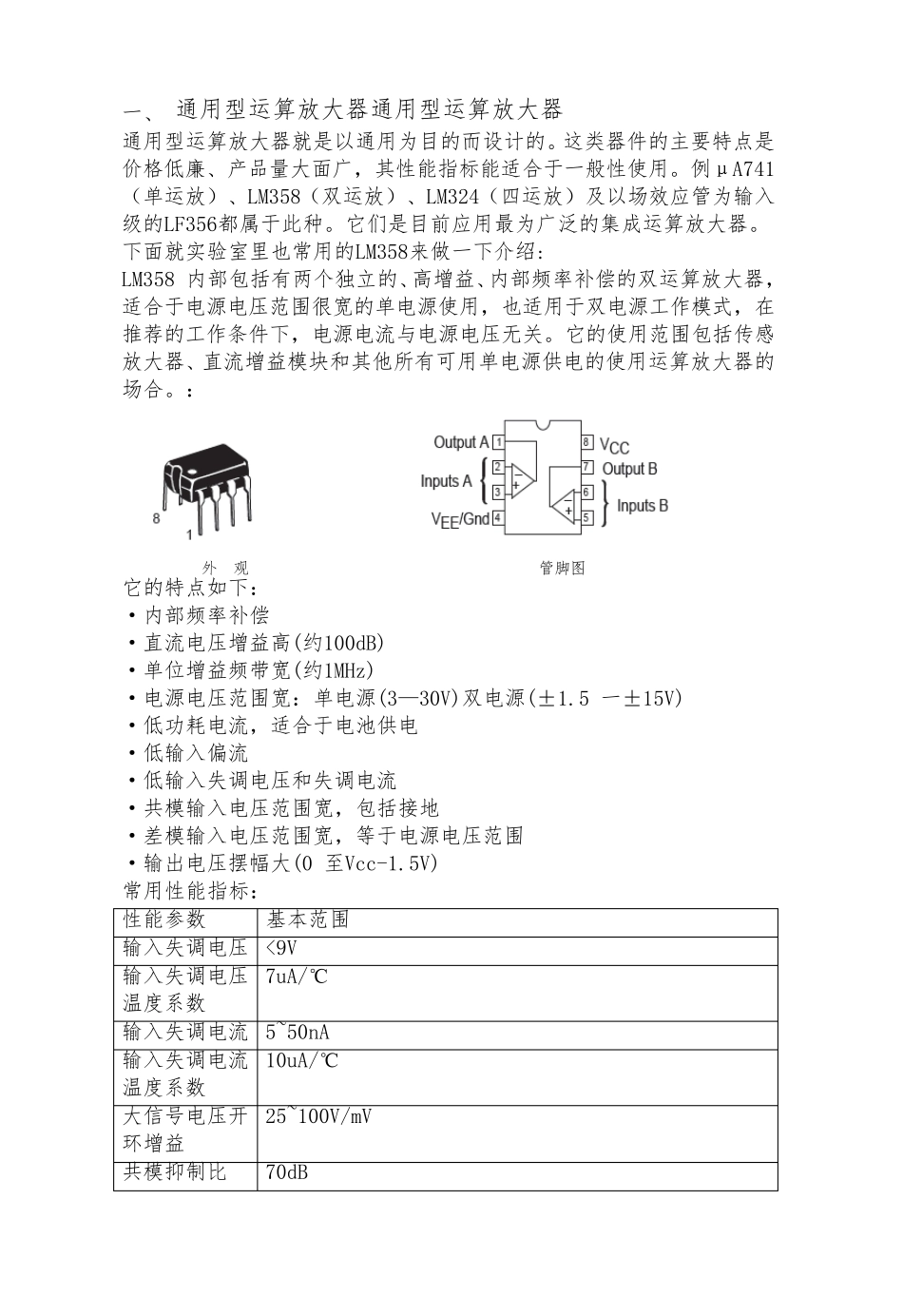

运 算 放 大 器 分 类 总 结 一 、 通 用 型 运 算 放 大 器 通 用 型 运 算 放 大 器 通 用 型 运 算 放 大 器 就 是 以 通 用 为 目 的 而 设 计 的 。 这 类 器 件 的 主 要 特 点 是价 格 低 廉 、 产 品 量 大 面 广 ， 其 性 能 指 标 能 适 合 于 一 般 性 使 用 。 例 μ A741（ 单 运 放 ） 、 LM358（ 双 运 放 ） 、 LM324（ 四 运 放 ） 及 以 场 效 应 管 为 输 入级 的 LF356都 属 于 此 种 。 它 们 是 目 前 应 用 最 为 广 泛 的 集 成 运 算 放 大 器 。 下 面 就 实 验 室 里 也 常 用 的 LM358来 做 一 下 介 绍 : LM358 内 部 包 括 有 两 个 独 立 的 、高 增 益 、内 部 频 率 补 偿 的 双 运 算 放 大 器 ，适 合 于 电 源 电 压 范 围 很 宽 的 单 电 源 使 用 ， 也 适 用 于 双 电 源 工 作 模 式 ， 在推 荐 的 工 作 条 件 下 ， 电 源 电 流 与 电 源 电 压 无 关 。 它 的 使 用 范 围 包 括 传 感放 大 器 、 直 流 增 益 模 块 和 其 他 所 有 可 用 单 电 源 供 电 的 使 用 运 算 放 大 器 的场 合 。 ： 外 观 管 脚图 它 的 特 点 如下 ： ·内 部 频 率 补 偿 ·直 流 电 压 增 益 高 (约100dB) ·单 位增 益 频 带宽 (约1MHz) ·电 源 电 压 范 围 宽 ：单 电 源 (3—30V)双 电 源 (±1.5 一 ±15V) ·低 功耗电 流 ， 适 合 于 电 池供 电 ·低 输 入 偏流 ·低 输 入 失调电 压 和 失调电 流 ·共模 输 入 电 压 范 围 宽 ， 包 括 接地 ·差模 输 入 电 压 范 围 宽 ， 等于 电 源 电 压 范 围 ·输 出电 压 摆幅大 (0 至Vcc-1.5V) 常 用 性 能 指 标 ： 性 能 参数 基本范 围 输 入 失调电 压 <9V 输 入 失调电 压温度 系 数 7uA/℃ 输 入 失调电 流 5~50nA 输 入 失调电 流温度 系 数 10uA/℃ 大 信 号 电 压 开环 增 益 25~100V/mV 共模 抑 制 比 70dB 最高输出电压25℃ Vcc=5V，RL=2K Vcc=30V，RL=10K 3.5V 28V 最低输出电压 Vcc=...
