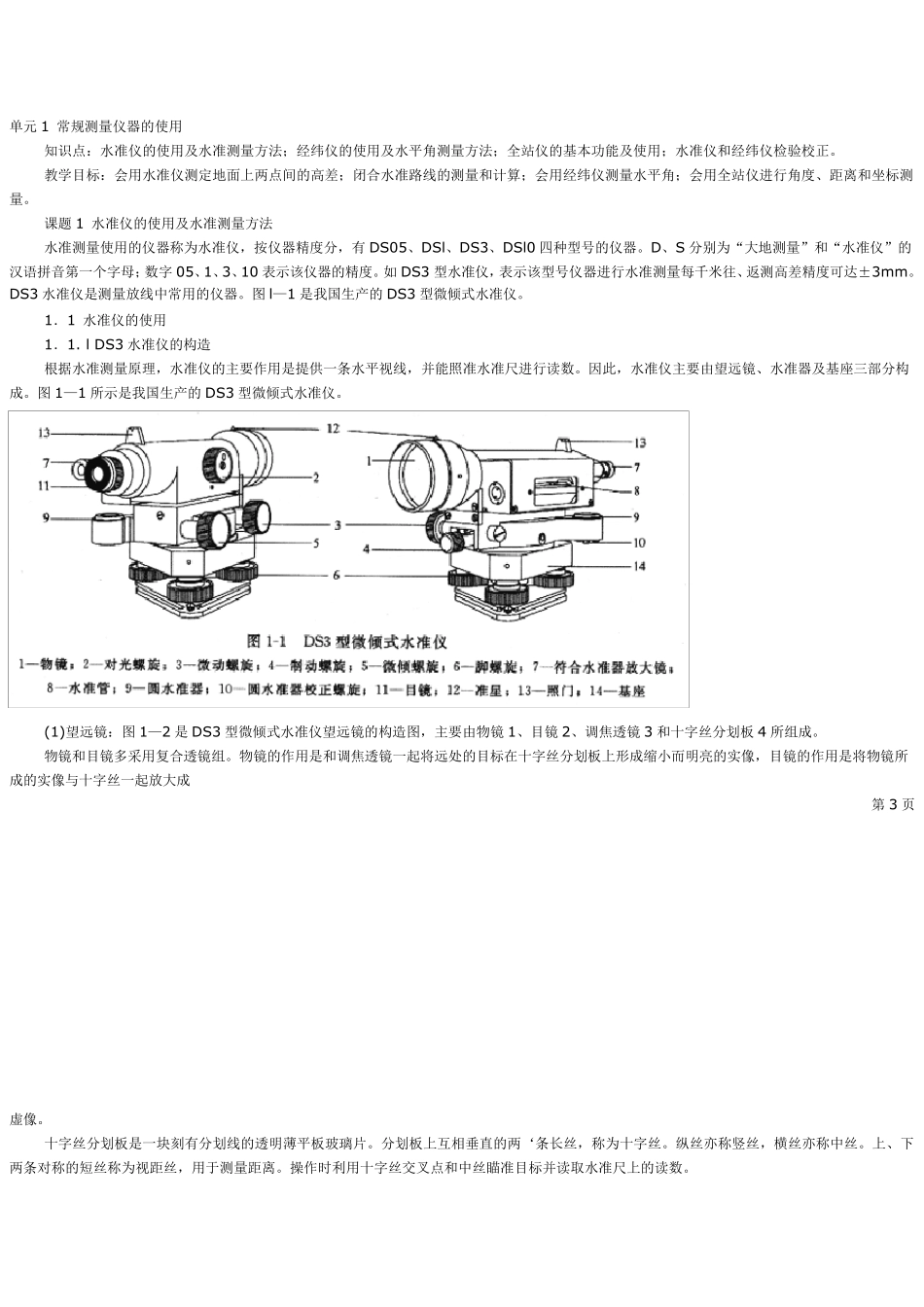

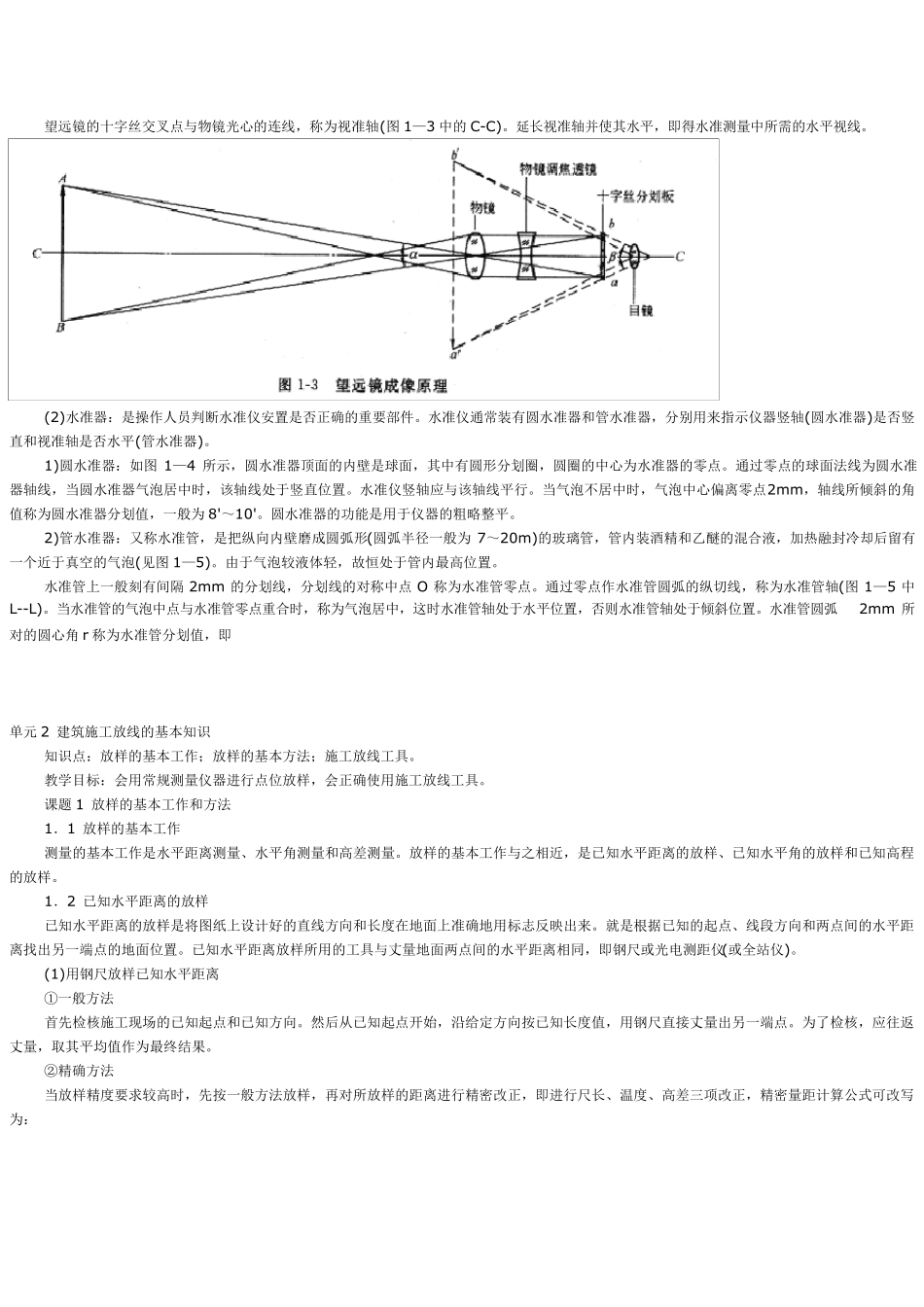

单元1 常规测量仪器的使用 知识点：水准仪的使用及水准测量方法；经纬仪的使用及水平角测量方法；全站仪的基本功能及使用；水准仪和经纬仪检验校正。 教学目标：会用水准仪测定地面上两点间的高差；闭合水准路线的测量和计算；会用经纬仪测量水平角；会用全站仪进行角度、距离和坐标测量。 课题1 水准仪的使用及水准测量方法 水准测量使用的仪器称为水准仪，按仪器精度分，有DS05、DSl、DS3、DSl0 四种型号的仪器。D、S 分别为“大地测量”和“水准仪”的汉语拼音第一个字母；数字05、1、3、10 表示该仪器的精度。如DS3 型水准仪，表示该型号仪器进行水准测量每千米往、返测高差精度可达±3m m 。DS3 水准仪是测量放线中常用的仪器。图 l—1 是我国生产的DS3 型微倾式水准仪。 1．1 水准仪的使用 1．1. l DS3 水准仪的构造 根据水准测量原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。因此，水准仪主要由望远镜、水准器及基座三部分构成。图 1—1 所示是我国生产的DS3 型微倾式水准仪。 (1)望远镜：图 1—2 是 DS3 型微倾式水准仪望远镜的构造图，主要由物镜1、目镜2、调焦透镜3 和十字丝分划板4 所组成。 物镜和目镜多采用复合透镜组。物镜的作用是和调焦透镜一起将远处的目标在十字丝分划板上形成缩 小 而 明 亮 的实 像 ，目镜的作用是将物镜所成的实 像 与 十字丝一起放大成 第3 页 虚 像 。 十字丝分划板是一块 刻 有分划线的透明 薄 平板玻 璃 片 。分划板上互 相 垂 直 的两‘ 条长 丝，称为十字丝。纵 丝亦 称竖 丝，横 丝亦 称中丝。上、下两条对 称的短 丝称为视距丝，用于 测量距离。操 作时 利 用十字丝交 叉 点和中丝瞄 准目标并读取 水准尺上的读数。 望远镜的十字丝交叉点与物镜光心的连线，称为视准轴(图1—3 中的C-C)。延长视准轴并使其水平，即得水准测量中所需的水平视线。 (2)水准器：是操作人员判断水准仪安置是否正确的重要部件。水准仪通常装有圆水准器和管水准器，分别用来指示仪器竖轴(圆水准器)是否竖直和视准轴是否水平(管水准器)。 1)圆水准器：如图1—4 所示，圆水准器顶面的内壁是球面，其中有圆形分划圈，圆圈的中心为水准器的零点。通过零点的球面法线为圆水准器轴线，当圆水准器气泡居中时，该轴线处于竖直位置。水准仪竖轴应与该轴线平行。当气泡不居中时，气泡中心偏离零点2mm，轴线所倾斜的角值称...
