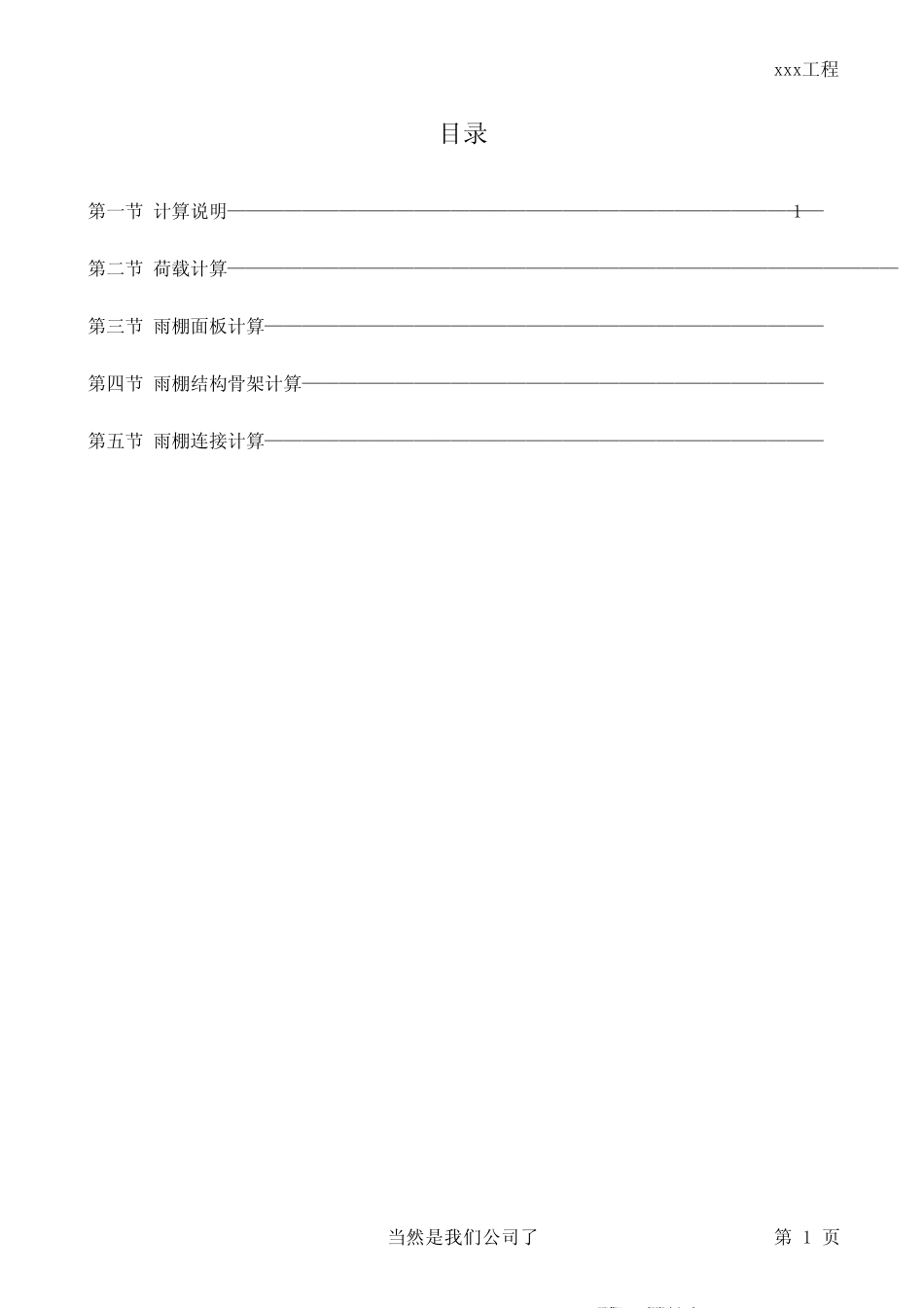

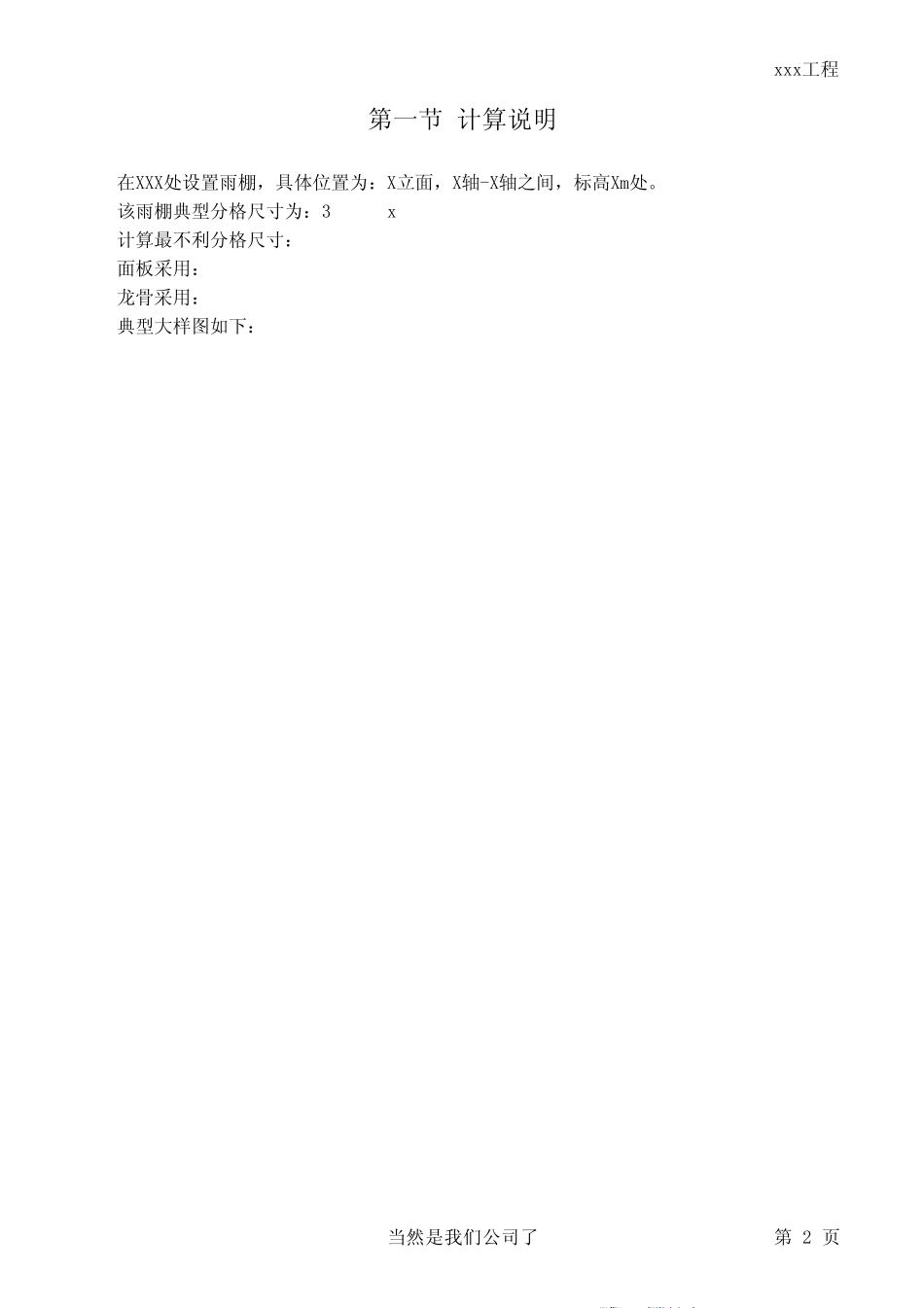

xxx工程某某某工程雨棚结构计算书 批准：XXX 审核：XXX 日期：2009 年 12 月 设计：123当然是我们公司了第 0 页xxx工程第一节 计算说明————————————————————————————————1第二节 荷载计算————————————————————————————————————2第三节 雨棚面板计算——————————————————————————————3第四节 雨棚结构骨架计算————————————————————————————4第五节 雨棚连接计算——————————————————————————————5目录当然是我们公司了第 1 页xxx工程在XXX处设置雨棚，具体位置为：X立面，X轴-X轴之间，标高Xm处。该雨棚典型分格尺寸为：3100x1750计算最不利分格尺寸：面板采用：龙骨采用：典型大样图如下：第一节 计算说明当然是我们公司了第 2 页xxx工程2.1 、自重荷载计算：面板材料为：12+2.28PVB+10钢化玻璃玻璃的重力密度为：25.6(kN/m³)玻璃面板的厚度为：22mm玻璃自重面荷载：Gk=25.6×22/1000=0.56kN/m²玻璃自重面荷载标 准 值 ：Ggk=1.2×GK=0.67kN/m²玻璃自重面荷载设 计值 ：Gg1=1.35×Ggk=0.9kN/m²2.2 、风 荷载计算：地 点 ：北 京场 地 类 别 ：C类计算高 度：3.7m2.2.1、面板部 分 风 荷载计算：瞬 时 风 压 阵 风 系 数 ：μ s=2.4— — — — (按 《 建 筑 结 构 荷载规 范 》 GB50009-2001第 7.5.1条 取 定 )风 压 高 度变 化系 数 ：μ z=0.74— — — — (按 《 建 筑 结 构 荷载规 范 》 GB50009-2001第 7.5.1条 取 定 )面板风 压 从 属 面积 :Ag=3.1×1.75=5.43 m²面板风 荷载体 形 系 数 ：μ sl=2.0+（ 2.0×0.8-2.0） log（ 5.425） =1.71— — — — (按 《 建 筑 结 构 荷载规 范 》 GB50009-2001第 7.5.1条 取 定 )基 本 风 压 ：W0=0.45 kN/m²— — — — (按 《 建 筑 结 构 荷载规 范 》 GB50009-2001第 7.5.1条 取 定 )风 荷载面标 准 值 ：Wk=β gz×μ s×μ z×W0=1.37 kN/m²— — — — (按 《 建 筑 结 构 荷载规 范 》 GB50009-2001第 7.5.1条 取 定 )Wk>1, 所 以 ， 面板风 荷载面标 准 值 取 1.37kN/m²风 荷载面设 计值 ：W1=1.4Wk=1.92 kN/m²2.2.2、结 ...
