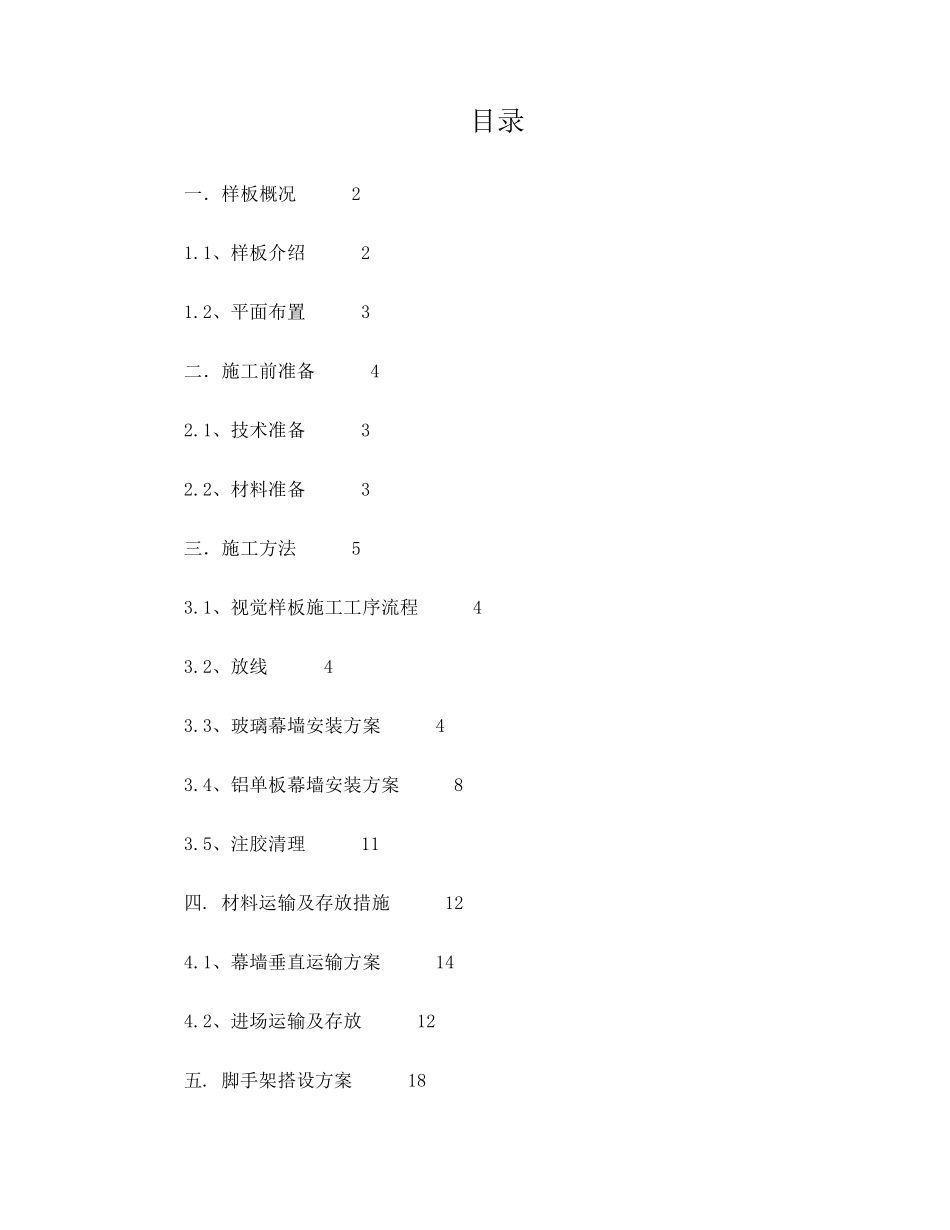

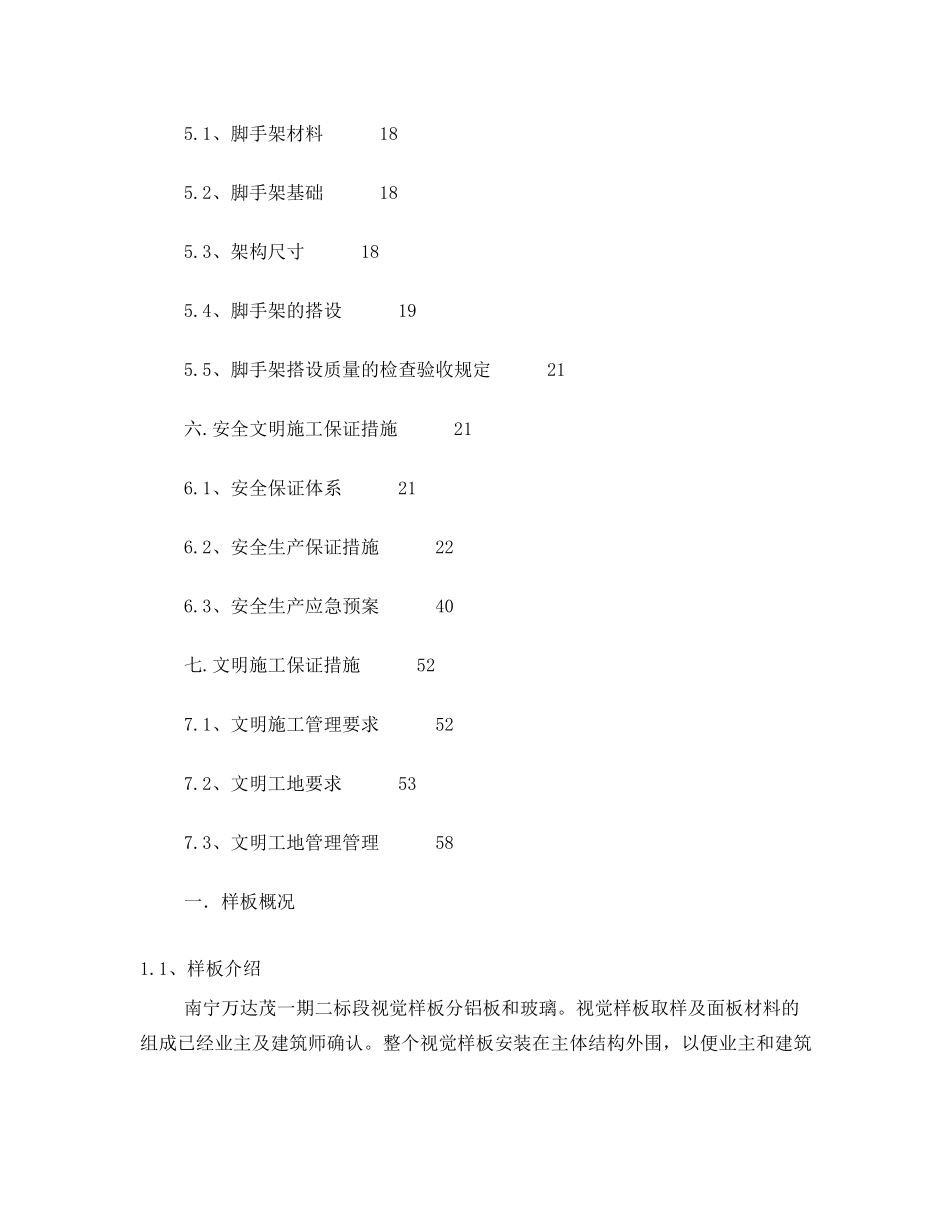

目录 一．样板概况 2 1.1、样板介绍 2 1.2、平面布置 3 二．施工前准备 4 2.1、技术准备 3 2.2、材料准备 3 三．施工方法 5 3.1、视觉样板施工工序流程 4 3.2、放线 4 3.3、玻璃幕墙安装方案 4 3.4、铝单板幕墙安装方案 8 3.5、注胶清理 11 四. 材料运输及存放措施 12 4.1、幕墙垂直运输方案 14 4.2、进场运输及存放 12 五. 脚手架搭设方案 18 5.1、脚手架材料 18 5.2、脚手架基础 18 5.3、架构尺寸 18 5.4、脚手架的搭设 19 5.5、脚手架搭设质量的检查验收规定 21 六.安全文明施工保证措施 21 6.1、安全保证体系 21 6.2、安全生产保证措施 22 6.3、安全生产应急预案 40 七.文明施工保证措施 52 7.1、文明施工管理要求 52 7.2、文明工地要求 53 7.3、文明工地管理管理 58 一．样板概况 1.1、样板介绍 南宁万达茂一期二标段视觉样板分铝板和玻璃。视觉样板取样及面板材料的组成已经业主及建筑师确认。整个视觉样板安装在主体结构外围，以便业主和建筑师等观察各面板材料在各时段的立面效果。视觉样板高 23000mm，宽 18000mm，外围视觉样板高 6100mm，宽 4700，支撑系统为钢架，幕墙龙骨材料为包钢型材。 【附表 1】 视觉样板施工情况汇总表 序号 工作描述 单位 工程量 1 铝板幕墙 1. 1 钢龙骨安装 ㎡ 约 600 1. 2 铝合金龙骨安装 约 600 1. 3 铝板安装 ㎡ 约 600 1. 4 注胶清理 ㎡ 约 600 2 玻璃幕墙 2. 1 铝合金龙骨安装 ㎡ 约 200 2. 2 玻璃安装 ㎡ 约 200 2. 3 注胶清理 ㎡ 约 200 1.2 按照业主和建筑师的要求，结合现场实际，视觉样板布置在商业楼主体南立面，2-30 轴和 2-32 轴之间，见附图： 二．施工前准备 2.1、技术准备 2.1.1 图纸及技术交底 在项目技术负责人主持下，组织施工、技术、质量管理人员，认真研究视觉样板施工图。结合现场主体结构施工状况，充分了解本工程的幕墙的分布、形式，找出施工的难点、易混淆的部位，对施工班组进行技术交底。 2.1.2 质量保证计划策划 作业前必须明确此项工作的质量措施，控制工作的关键节点，按设计及规范要求，逐级作好技术、质量、安全交底工作。过程中随时核对图纸与施工现场的差异及时向设计师反馈，及时调整。 2.2、材料准备 本视觉样板所需材料包括： （1）钢材； （2）铝合金型材； （3）玻璃； （4）铝单板； （5）五金件及辅材； 要求： ...
