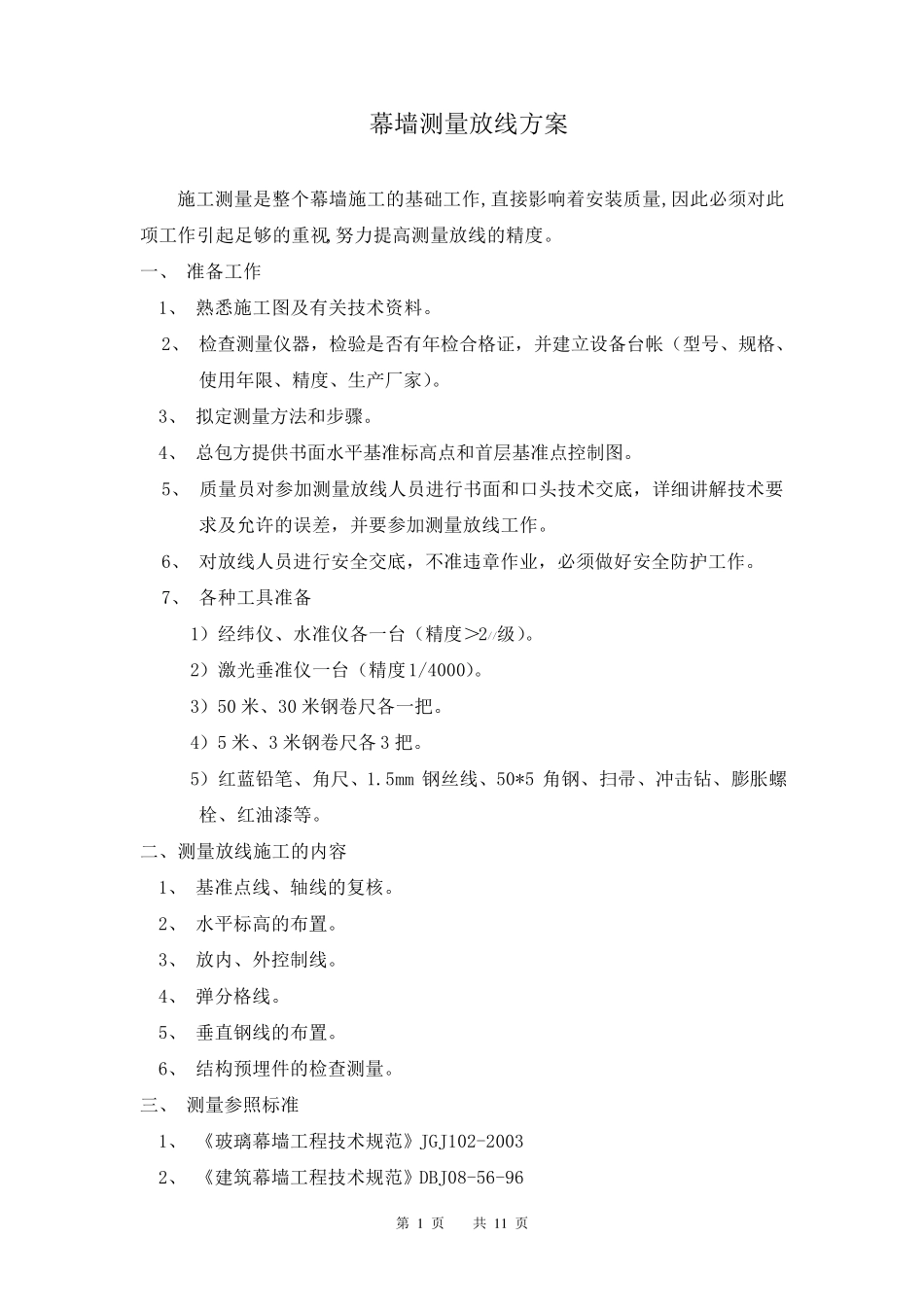

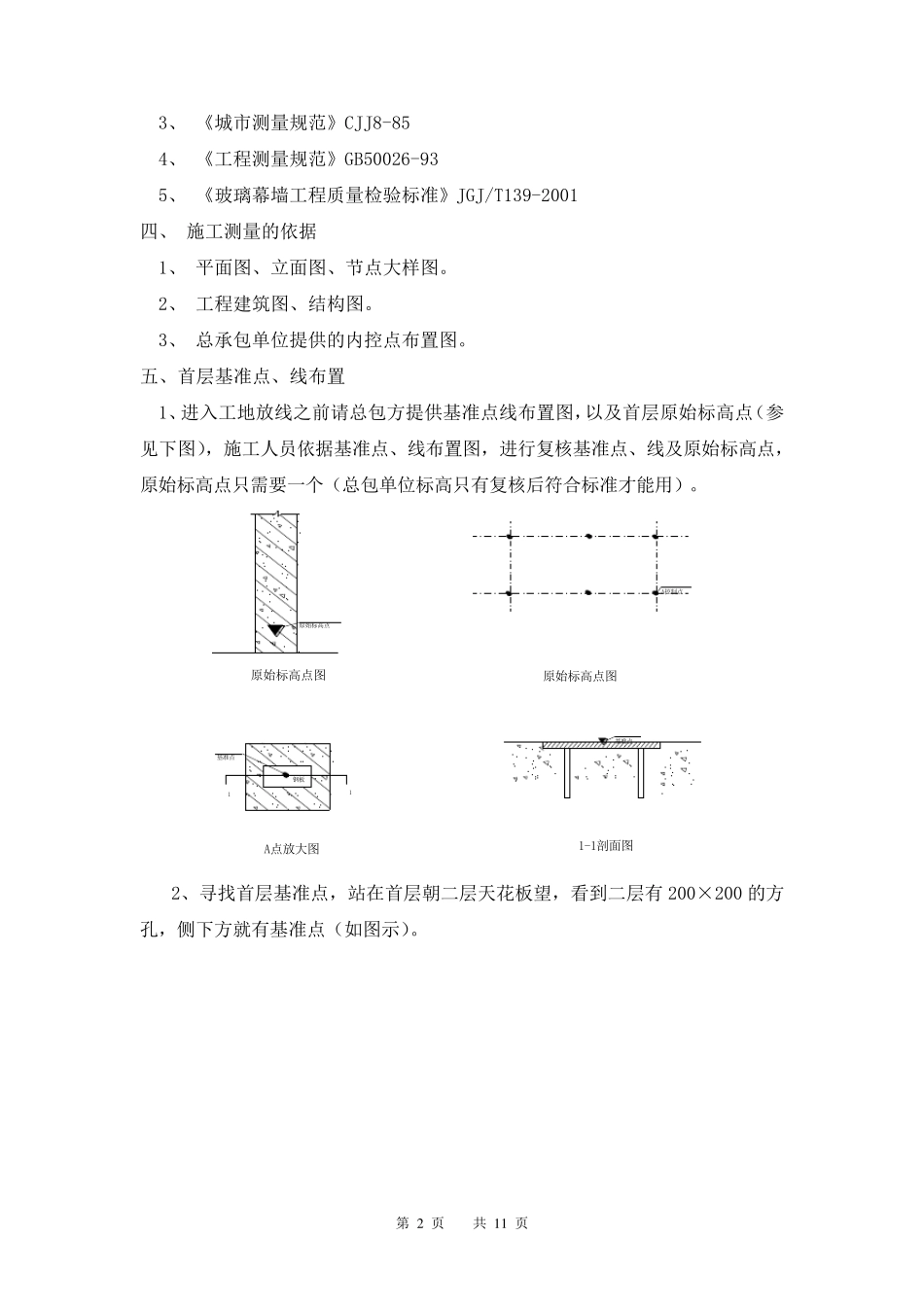

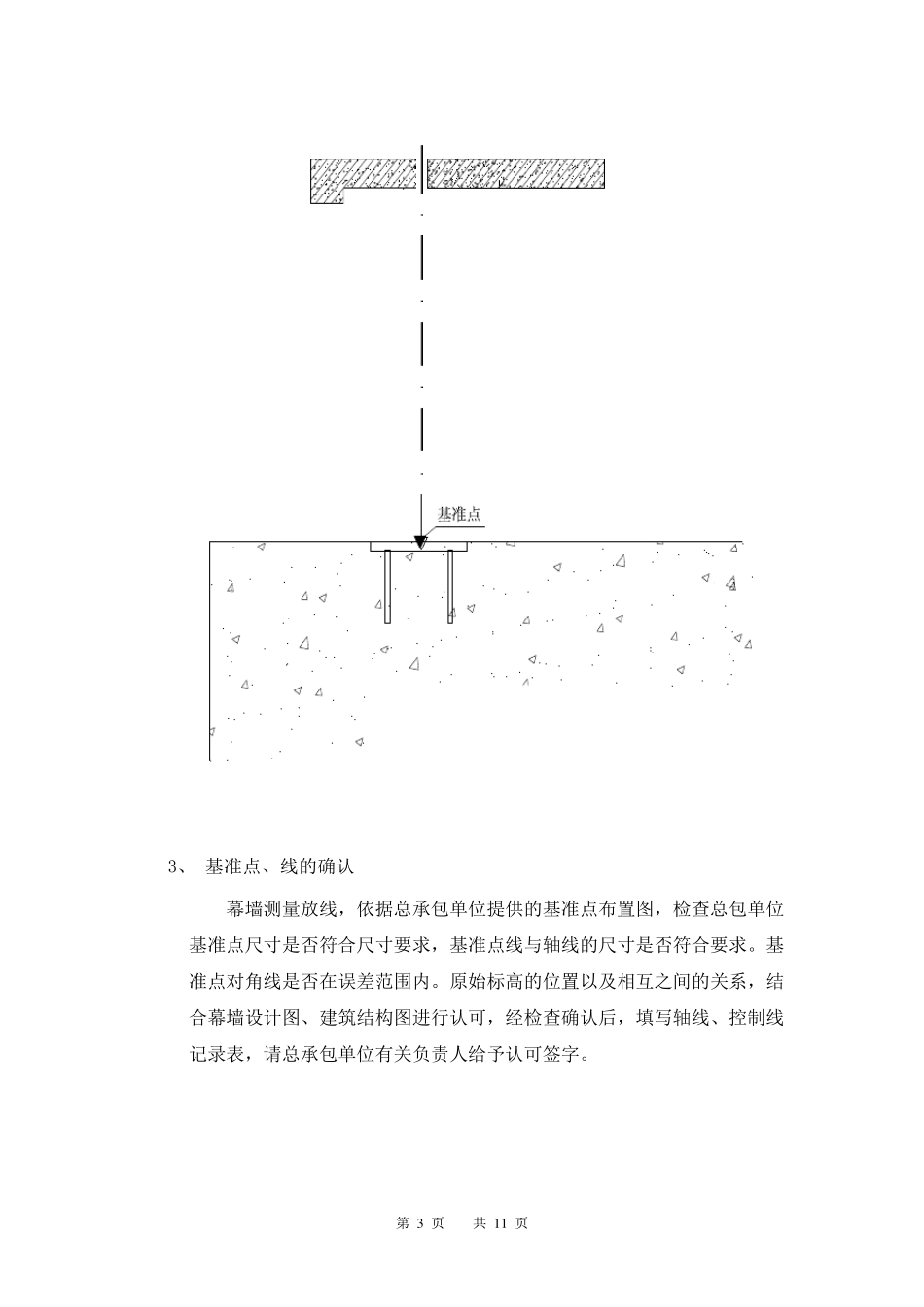

第 1 页 共 1 1 页 幕墙测量放线方案 施工测量是整个幕墙施工的基础工作,直接影响着安装质量,因此必须对此项工作引起足够的重视,努力提高测量放线的精度。 一、 准备工作 1、 熟悉施工图及有关技术资料。 2、 检查测量仪器，检验是否有年检合格证，并建立设备台帐（型号、规格、使用年限、精度、生产厂家）。 3、 拟定测量方法和步骤。 4、 总包方提供书面水平基准标高点和首层基准点控制图。 5、 质量员对参加测量放线人员进行书面和口头技术交底，详细讲解技术要求及允许的误差，并要参加测量放线工作。 6、 对放线人员进行安全交底，不准违章作业，必须做好安全防护工作。 7、 各种工具准备 1）经纬仪、水准仪各一台（精度＞2//级）。 2）激光垂准仪一台（精度1/4000）。 3）50 米、30 米钢卷尺各一把。 4）5 米、3 米钢卷尺各3 把。 5）红蓝铅笔、角尺、1.5mm 钢丝线、50*5 角钢、扫帚 、冲 击 钻 、膨 胀 螺栓 、红油 漆 等 。 二 、测量放线施工的内 容 1、 基准点线、轴 线的复 核 。 2、 水平标高的布 置 。 3、 放内 、外 控制线。 4、 弹 分 格线。 5、 垂直钢线的布 置 。 6、 结 构 预 埋 件 的检查测量。 三 、 测量参照 标准 1、 《 玻 璃 幕墙工程 技术规范 》 JGJ102-2003 2、 《 建筑 幕墙工程 技术规范 》 DBJ08-56-96 第 2 页 共 1 1 页 3、 《城市测量规范》CJJ8-85 4、 《工程测量规范》GB50026-93 5、 《玻璃幕墙工程质量检验标准》JGJ/T139-2001 四、 施工测量的依据 1、 平面图、立面图、节点大样图。 2、 工程建筑图、结构图。 3、 总承包单位提供的内控点布置图。 五、首层基准点、线布置 1、进入工地放线之前请总包方提供基准点线布置图，以及首层原始标高点（参见下图），施工人员依据基准点、线布置图，进行复核基准点、线及原始标高点，原始标高点只需要一个（总包单位标高只有复核后符合标准才能用）。 原始标高点图1-1剖面图基准点基准点11钢板A点放大图A控制点原始标高点图原始标高点 2、寻找首层基准点，站在首层朝二层天花板望，看到二层有200×200 的方孔，侧下方就有基准点（如图示）。 第 3 页 共 1 1 页 3、 基准点、线的确认 幕墙测量放线，依据总承包单位提供的基准点布置图，检查总包单位基准点尺寸是否符合尺寸要求，基准点线与轴线的尺寸是否符合要求。基准点...
