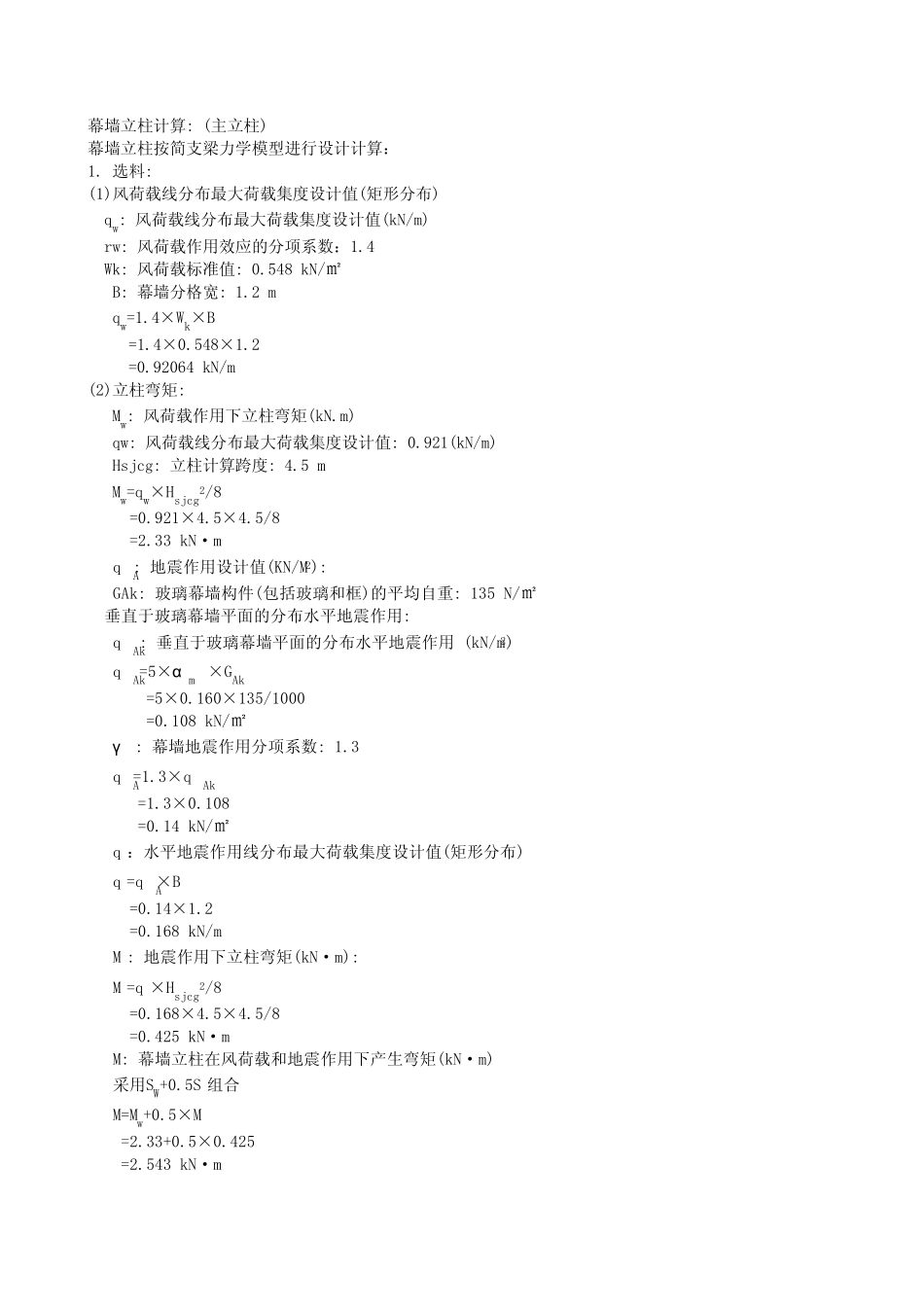

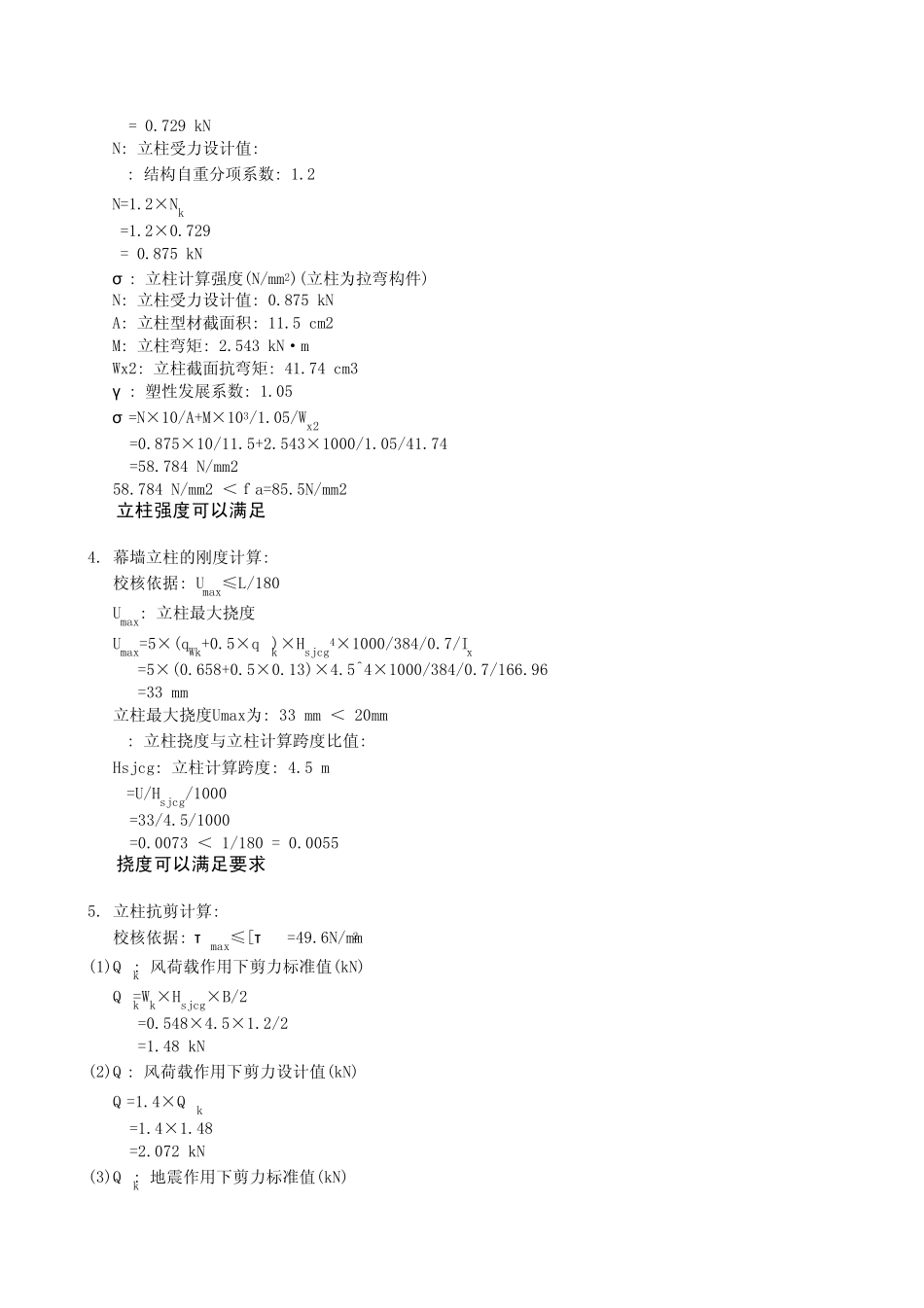

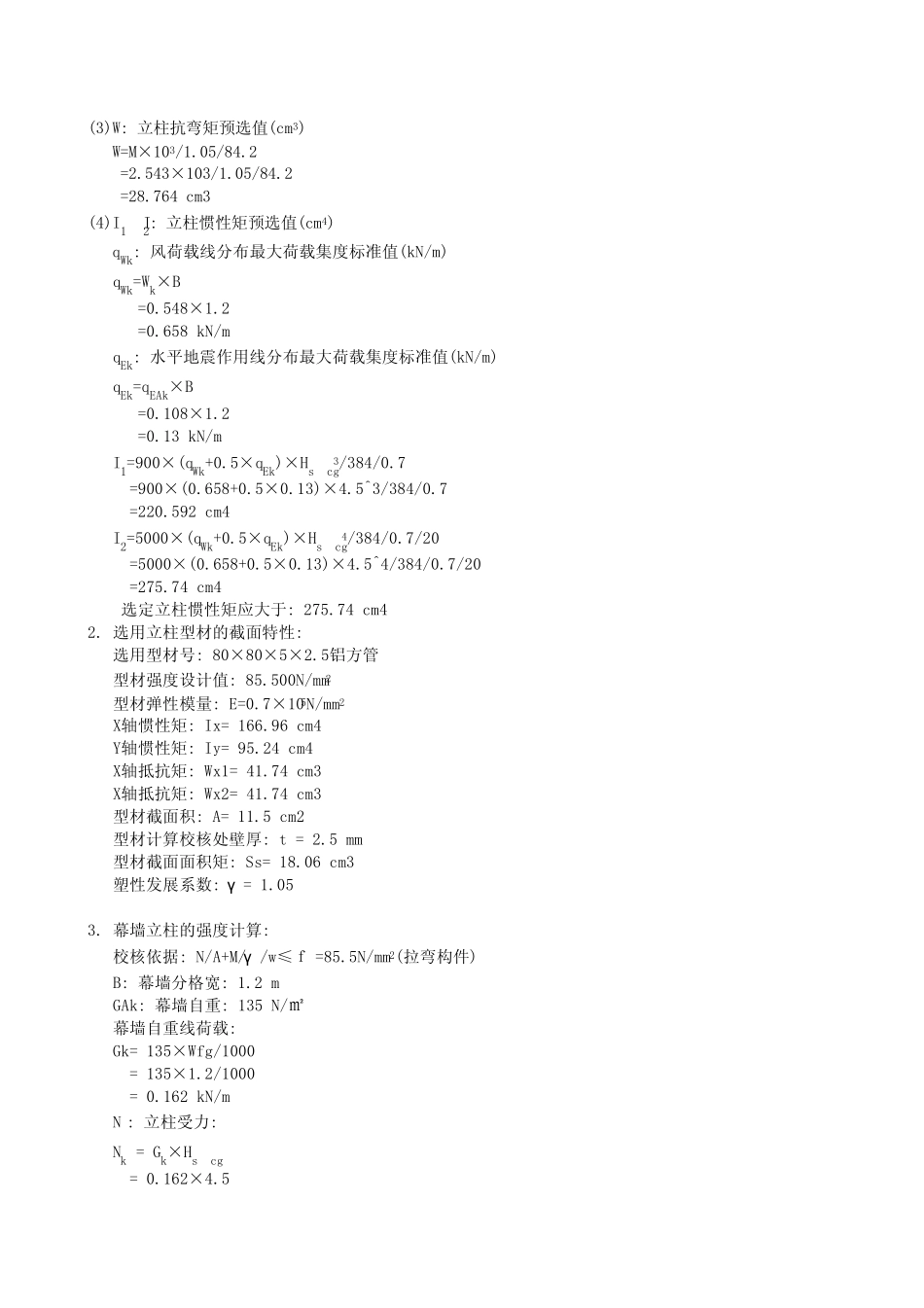

幕墙立柱计算: (主立柱)幕墙立柱按简支梁力学模型进行设计计算：1. 选料:(1)风荷载线分布最大荷载集度设计值(矩形分布) qw: 风荷载线分布最大荷载集度设计值(kN/m) rw: 风荷载作用效应的分项系数：1.4 Wk: 风荷载标准值: 0.548 kN/㎡ B: 幕墙分格宽: 1.2 m qw=1.4×Wk×B =1.4×0.548×1.2 =0.92064 kN/m(2)立柱弯矩: Mw: 风荷载作用下立柱弯矩(kN.m) qw: 风荷载线分布最大荷载集度设计值: 0.921(kN/m) Hsjcg: 立柱计算跨度: 4.5 m Mw=qw×Hsjcg2/8 =0.921×4.5×4.5/8 =2.33 kN·m qEA: 地震作用设计值(KN/M2): GAk: 玻璃幕墙构件(包括玻璃和框)的平均自重: 135 N/㎡ 垂直于玻璃幕墙平面的分布水平地震作用: qEAk: 垂直于玻璃幕墙平面的分布水平地震作用 (kN/m2) qEAk=5×α max×GAk =5×0.160×135/1000 =0.108 kN/㎡ γ E: 幕墙地震作用分项系数: 1.3 qEA=1.3×qEAk =1.3×0.108 =0.14 kN/㎡ qE：水平地震作用线分布最大荷载集度设计值(矩形分布) qE=qEA×B =0.14×1.2 =0.168 kN/m ME: 地震作用下立柱弯矩(kN·m): ME=qE×Hsjcg2/8 =0.168×4.5×4.5/8 =0.425 kN·m M: 幕墙立柱在风荷载和地震作用下产生弯矩(kN·m) 采用SW+0.5SE组合 M=Mw+0.5×ME =2.33+0.5×0.425 =2.543 kN·m(3)W: 立柱抗弯矩预选值(cm3) W=M×103/1.05/84.2 =2.543×103/1.05/84.2 =28.764 cm3(4)I1,I2: 立柱惯性矩预选值(cm4) qWk: 风荷载线分布最大荷载集度标准值(kN/m) qWk=Wk×B =0.548×1.2 =0.658 kN/m qEk: 水平地震作用线分布最大荷载集度标准值(kN/m) qEk=qEAk×B =0.108×1.2 =0.13 kN/m I1=900×(qWk+0.5×qEk)×Hsjcg3/384/0.7 =900×(0.658+0.5×0.13)×4.5^3/384/0.7 =220.592 cm4 I2=5000×(qWk+0.5×qEk)×Hsjcg4/384/0.7/20 =5000×(0.658+0.5×0.13)×4.5^4/384/0.7/20 =275.74 cm4 选定立柱惯性矩应大于: 275.74 cm42. 选用立柱型材的截面特性: 选用型材号: 80×80×5×2.5铝方管 型材强度设计值: 85.500N/mm2 型材弹性模量: E=0.7×105N/mm2 X轴惯性矩: Ix= 166.96 cm4 Y轴惯性矩: Iy= 95.24 cm4 X轴抵抗矩: Wx1= 41.74 cm3 X轴抵抗矩: Wx2= 41.74 cm3 型材截面积: A= 11.5 cm2 型材计算校核处壁厚: t = 2.5 mm 型材截面面积矩: Ss= 18.06 cm3 塑性发展系数: γ = 1.053. 幕墙立柱的强度计算: ...
