幕墙视觉样板施工方案VIP免费

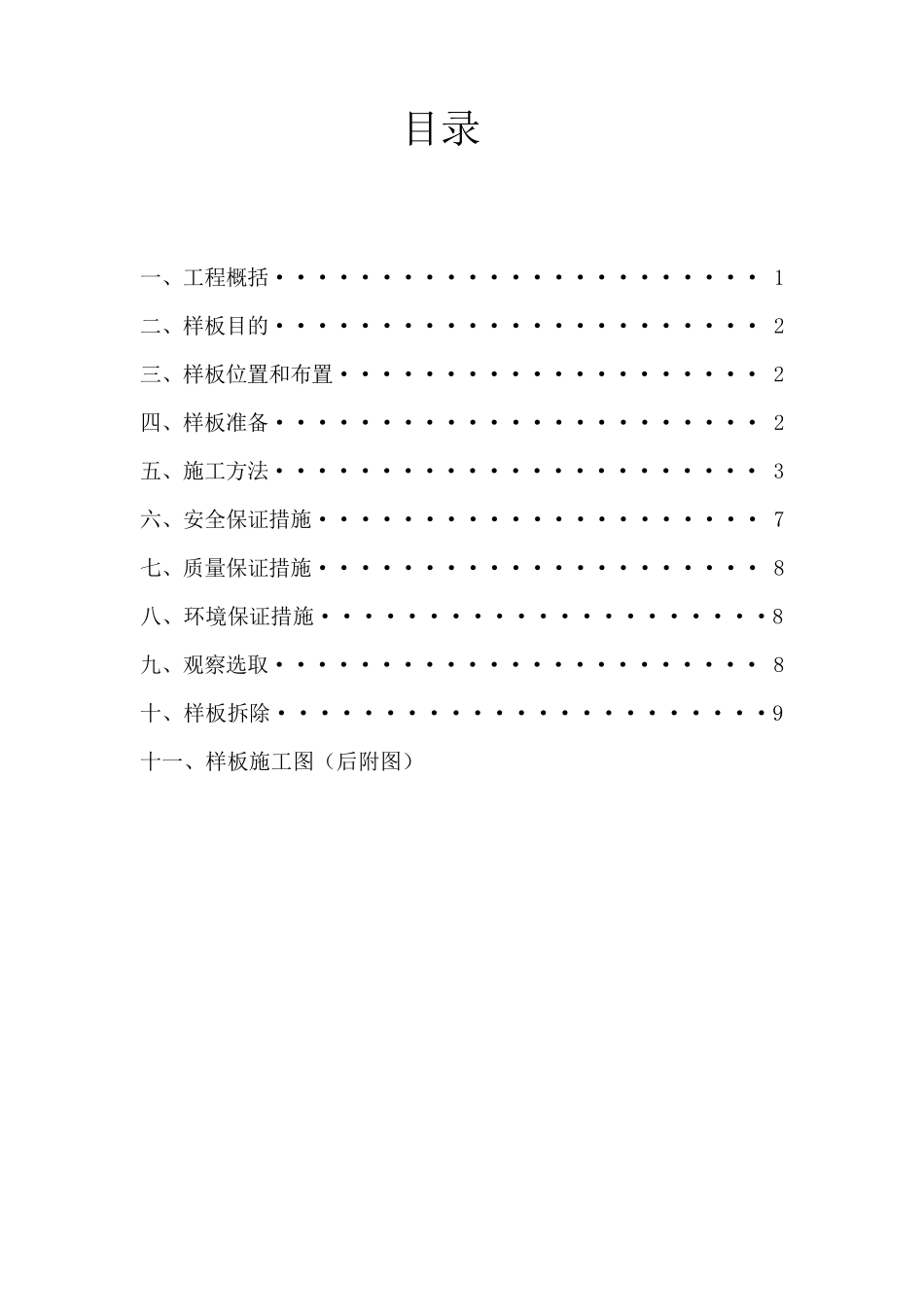

陕西永利国际金融中心 幕墙工程 幕墙视觉样板 施工方案 编制：__________________ 审核：__________________ 批准：__________________ 二零一五年 月 日 目录 一、工程概括······················· 1 二、样板目的······················· 2 三、样板位置和布置···················· 2 四、样板准备······················· 2 五、施工方法······················· 3 六、安全保证措施····················· 7 七、质量保证措施····················· 8 八、环境保证措施·····················8 九、观察选取······················· 8 十、样板拆除·······················9 十一、样板施工图（后附图） 第 1 页 一、工程概况 工程名称：陕西永利国际金融中心幕墙工程 地理位置：西安市丈八一路与锦业一路十字西南角 建筑面积：建筑面积 13.42297 万平方米 外幕墙面积：外幕墙面积约 45000 平方米 建筑总高度：199.8 米 招标单位：陕西永利投资置业有限公司 设计单位 ：艾奕康建筑设计(深圳）有限公司上海分公司 监理单位：陕西建科建设监理有限责任公司 总承包人：中建三局集团有限公司 永利国际金融中心为超高层甲级写字楼，规划总用地面积 12336.7 ㎡，总建筑面积 134229.7 ㎡。其中地上 102485.7 ㎡，地下 31737.4 ㎡，地上 46 层（副楼地上 8 层）地下 3 层，结构抗震设防裂度 8 度，建筑高度 199.5 米，幕墙高度 208 米。本项目主楼采用型钢混凝土框架+型钢混凝土核心筒结构，副楼采用钢筋混凝土框架结构，主楼一、二层为挑空大堂（副楼 8 层，一层商业、二层餐饮、三层至八层为办公），三层以上为办公，其中第 16F，31F 为避难层，地下室三层（负一层局部设置夹层，作非机动车停车库），分布有机动车停车库、机电设备间、备餐及员工餐厅、物业办公等辅助设施。本项目为绿色节能 建筑，按 国际 LEED 银 质 认 证 标准 设计和 建造 。 第 2 页 二、样板目的 本次挂样目的，旨在为业主方能够选取最优搭配玻璃的型材喷涂颜色，也可以通过此次视觉挂样让业主能够更好的把控幕墙整体效果，以保证大厦整体外观效...
