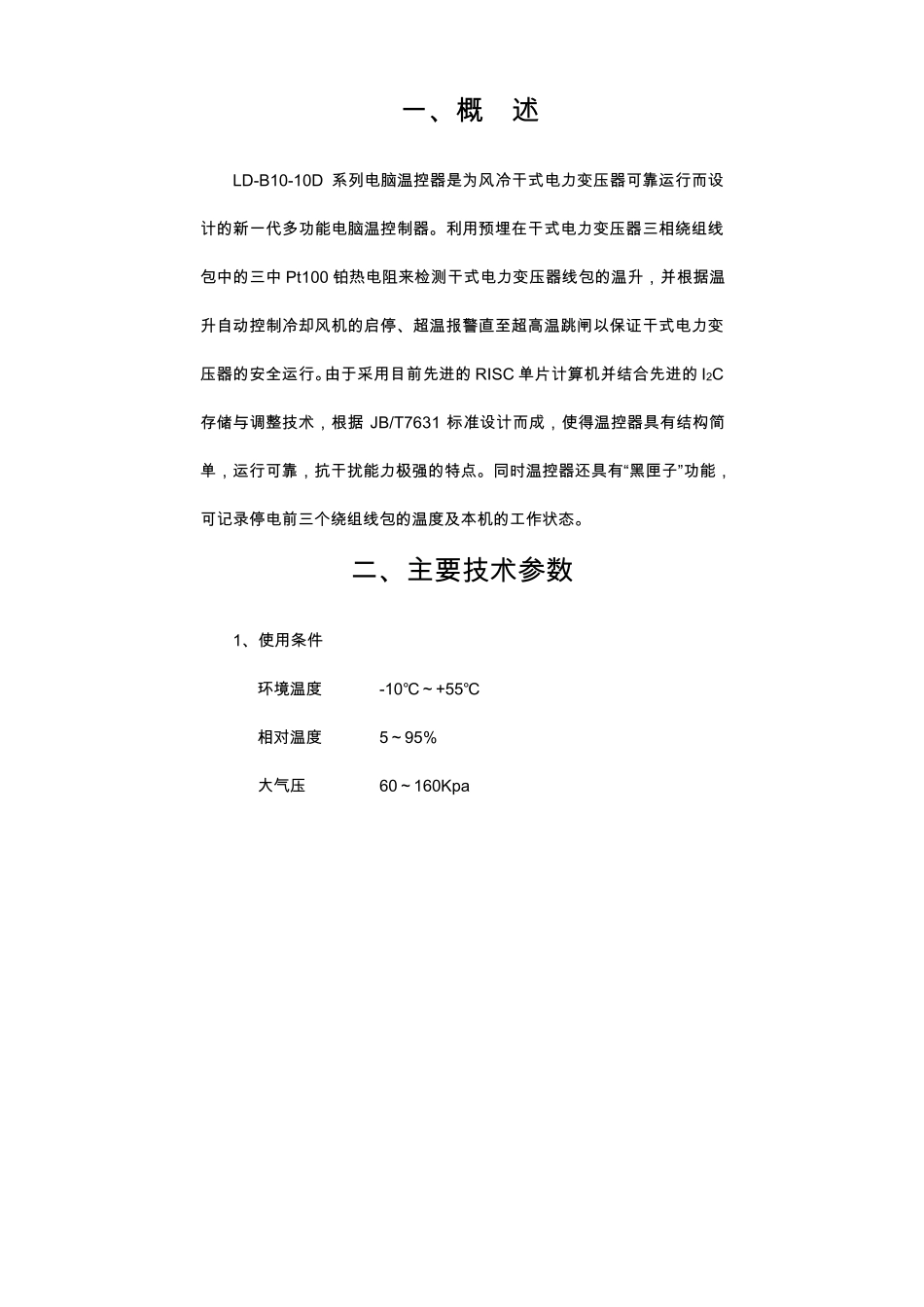

LD-B10-10D 系 列 干 式 变 压 器 电 脑 温 控 器 使 用 说 明 书 醴陵市华仪电子科技有限公司 一 、概 述 LD-B10-10D 系 列 电 脑 温 控 器 是 为 风 冷 干 式 电 力 变 压 器 可 靠 运 行 而 设计 的 新 一 代 多 功 能 电 脑 温 控 制 器 。 利 用 预 埋 在 干 式 电 力 变 压 器 三 相 绕 组 线包 中 的 三 中 Pt100 铂 热 电 阻 来 检 测 干 式 电 力 变 压 器 线 包 的 温 升 ， 并 根 据 温升 自 动 控 制 冷 却 风 机 的 启 停 、超 温 报 警 直 至 超 高 温 跳 闸 以 保 证 干 式 电 力 变压 器 的 安 全 运 行 。由 于 采 用 目 前 先 进 的 RISC 单 片 计 算 机 并 结 合 先 进 的 I2C存 储 与 调 整 技 术 ， 根 据JB/T7631 标 准 设 计 而 成 ， 使 得 温 控 器 具 有 结 构 简单 ， 运 行 可 靠 ， 抗 干 扰 能 力 极 强 的 特 点 。 同 时 温 控 器 还 具 有 “黑 匣 子 ”功 能 ，可 记 录 停 电 前 三 个 绕 组 线 包 的 温 度 及 本 机 的 工 作 状 态 。 二 、主 要 技 术 参 数 1、使 用 条 件 环 境 温 度 -10℃～+55℃ 相 对温 度 5～95% 大气压 60～160Kpa 工 作 电 压 AC170～ AC250V（ 48～ 60Hz） 2、测 量 范 围 -40.0～ 200℃ 3、分 辨 率 0.1℃ 4、测 量 精 度 ±1℃ 5、控 制 精 度 ±1℃ 6、功 耗 ＜ 8VA 7、重 量 ＜ 1Kg 8、传 感 器 参 数 Pt100 9、抗 干 扰 性 能 符 合 JB/T7631 标 准 10、触 点 容 量 风 机 AC125/10A 或 AC220/7A 三 组 （ 选 配 ） 或 单 相 有 源 风 机 AC220/21A 一 组 超 温 报 警 AC125/10A 或 AC220/7A 一 组 超 温 跳 闸 AC125/10A 或 AC220/7A 一 组 11、仪 表 外 型 尺 寸 80×160×134mm 嵌 装 开 孔 尺 寸 154×77mm 三 、产品型号及功能 LD-B10 系列电脑温控器产品型号及其功能如下表： 型号 功能 LD-B10温控器 （塑壳）系列嵌 入安装 开 孔 尺 寸 55×77mm LD-B10-100 巡回检测和湿示器度，超温报警，超高温自动跳闸，传感器故障报警，不控制风机。 LD-B10...
