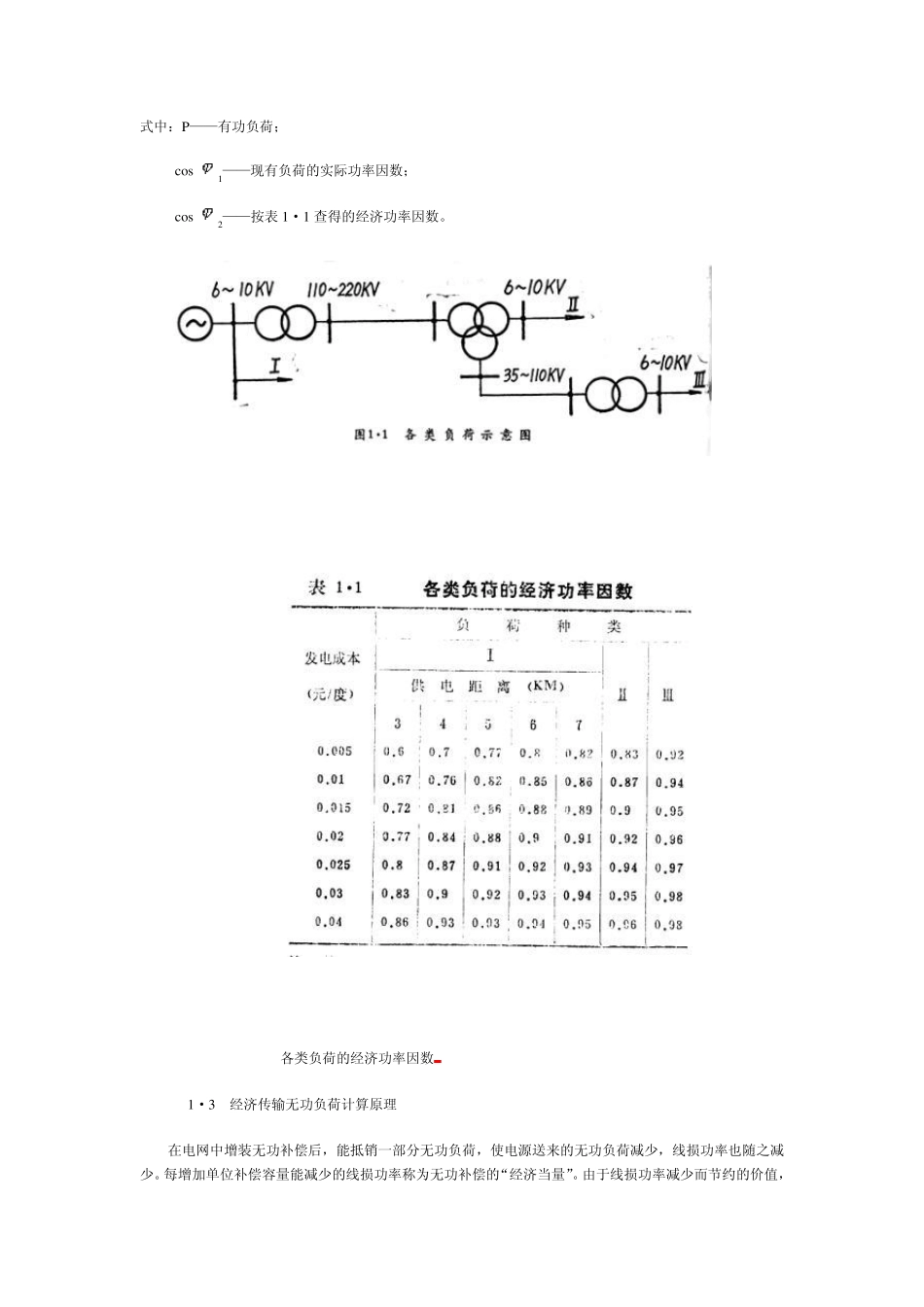

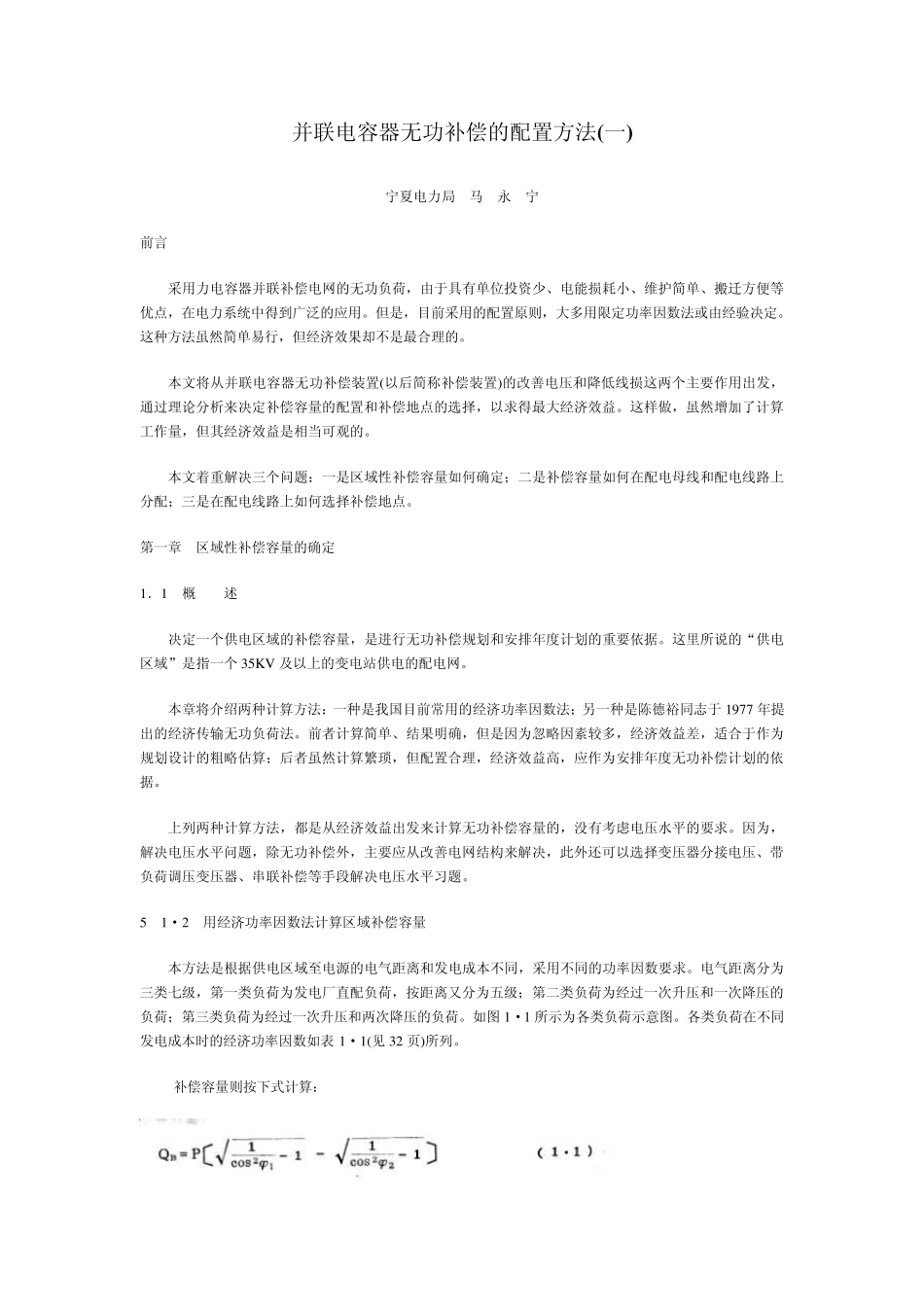

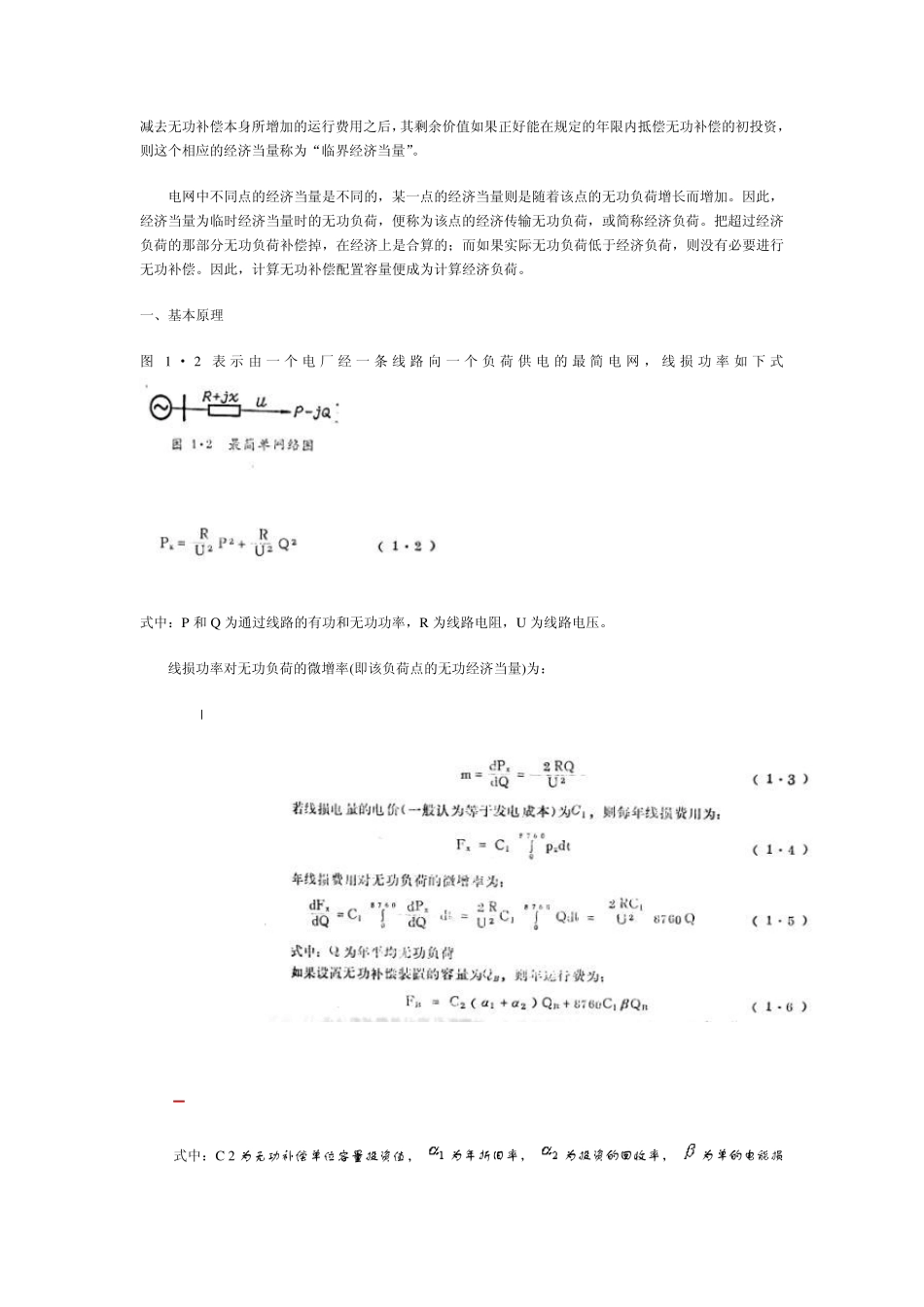

并联电容器无功补偿的配置方法(一) 宁夏电力局 马 永 宁 前言 采用力电容器并联补偿电网的无功负荷，由于具有单位投资少、电能损耗小、维护简单、搬迁方便等优点，在电力系统中得到广泛的应用。但是，目前采用的配置原则，大多用限定功率因数法或由经验决定。这种方法虽然简单易行，但经济效果却不是最合理的。 本文将从并联电容器无功补偿装置(以后简称补偿装置)的改善电压和降低线损这两个主要作用出发，通过理论分析来决定补偿容量的配置和补偿地点的选择，以求得最大经济效益。这样做，虽然增加了计算工作量，但其经济效益是相当可观的。 本文着重解决三个问题：一是区域性补偿容量如何确定；二是补偿容量如何在配电母线和配电线路上分配；三是在配电线路上如何选择补偿地点。 第一章 区域性补偿容量的确定 1．1 概 述 决定一个供电区域的补偿容量，是进行无功补偿规划和安排年度计划的重要依据。这里所说的“供电区域”是指一个 35K V 及以上的变电站供电的配电网。 本章将介绍两种计算方法：一种是我国目前常用的经济功率因数法；另一种是陈德裕同志于 1977 年提出的经济传输无功负荷法。前者计算简单、结果明确，但是因为忽略因素较多，经济效益差，适合于作为规划设计的粗略估算；后者虽然计算繁琐，但配置合理，经济效益高，应作为安排年度无功补偿计划的依据。 上列两种计算方法，都是从经济效益出发来计算无功补偿容量的，没有考虑电压水平的要求。因为，解决电压水平问题，除无功补偿外，主要应从改善电网结构来解决，此外还可以选择变压器分接电压、带负荷调压变压器、串联补偿等手段解决电压水平习题。 5 1·2 用经济功率因数法计算区域补偿容量 本方法是根据供电区域至电源的电气距离和发电成本不同，采用不同的功率因数要求。电气距离分为三类七级，第一类负荷为发电厂直配负荷，按距离又分为五级；第二类负荷为经过一次升压和一次降压的负荷；第三类负荷为经过一次升压和两次降压的负荷。如图 1·1 所示为各类负荷示意图。各类负荷在不同发电成本时的经济功率因数如表 1·1(见 32 页)所列。 补偿容量则按下式计算： 式中：P——有功负荷； cos 1——现有负荷的实际功率因数； cos 2——按表1·1 查得的经济功率因数。 各类负荷的经济功率因数 1·3 经济传输无功负荷计算原理 在电网中增装无功补偿后，能抵销一部分无功负荷，使电源送来的无功负荷减少，线损功率也随之减少。每增加单位...
