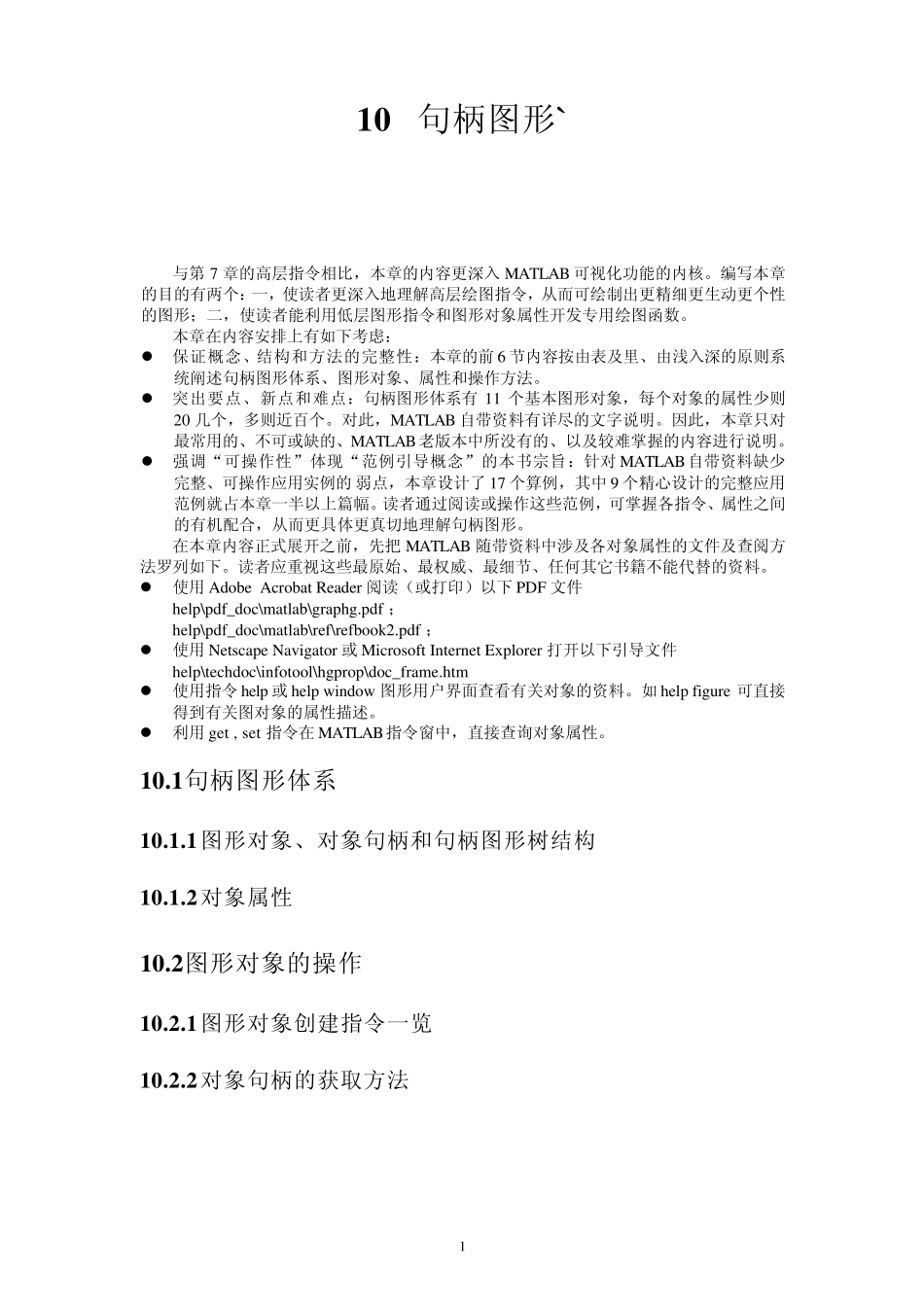

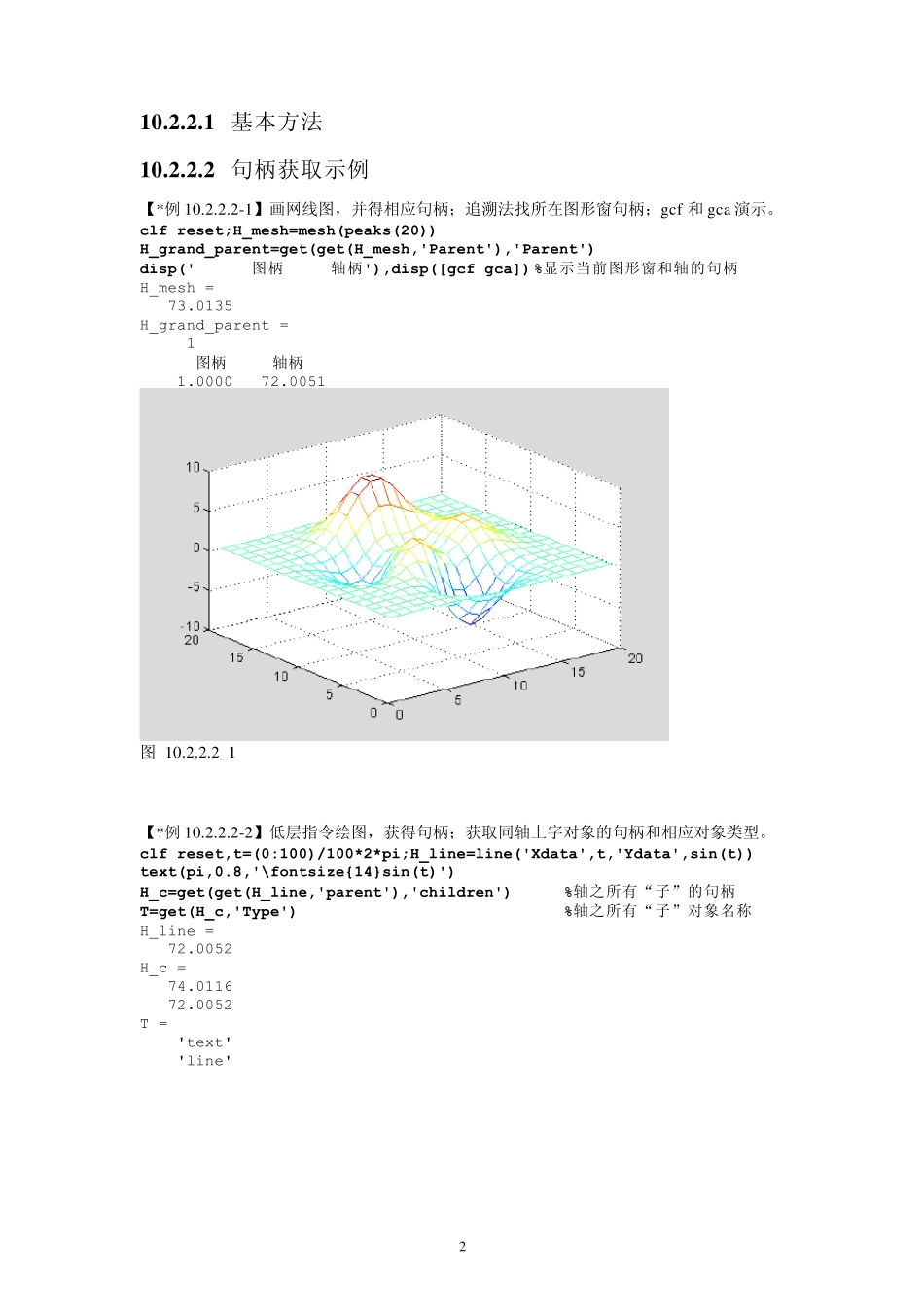

1 10 句柄图形` 与第 7 章的高层指令相比，本章的内容更深入 MATLAB 可视化功能的内核。编写本章的目的有两个：一，使读者更深入地理解高层绘图指令，从而可绘制出更精细更生动更个性的图形；二，使读者能利用低层图形指令和图形对象属性开发专用绘图函数。 本章在内容安排上有如下考虑：  保证概念、结构和方法的完整性：本章的前 6 节内容按由表及里、由浅入深的原则系统阐述句柄图形体系、图形对象、属性和操作方法。  突出要点、新点和难点：句柄图形体系有 11 个基本图形对象，每个对象的属性少则20 几个，多则近百个。对此，MATLAB 自带资料有详尽的文字说明。因此，本章只对最常用的、不可或缺的、MATLAB老版本中所没有的、以及较难掌握的内容进行说明。  强调“可操作性”体现“范例引导概念”的本书宗旨：针对 MATLAB自带资料缺少完整、可操作应用实例的 弱点，本章设计了 17 个算例，其中9 个精心设计的完整应用范例就占本章一半以上篇幅。读者通过阅读或操作这些范例，可掌握各指令、属性之间的有机配合，从而更具体更真切地理解句柄图形。 在本章内容正式展开之前，先把 MATLAB 随带资料中涉及各对象属性的文件及查阅方法罗列如下。读者应重视这些最原始、最权威、最细节、任何其它书籍不能代替的资料。  使用 Adobe Acrobat Reader 阅读（或打印）以下 PDF 文件 help\pdf_doc\matlab\graphg.pdf ； help\pdf_doc\matlab\ref\refbook2.pdf ；  使用 Netscape Navigator 或Microsoft Internet Explorer 打开以下引导文件 help\techdoc\infotool\hgprop\doc_frame.htm  使用指令 help 或help window 图形用户界面查看有关对象的资料。如 help figure 可直接得到有关图对象的属性描述。  利用 get , set 指令在 MATLAB指令窗中，直接查询对象属性。 10.1句柄图形体系 10.1.1 图形对象、对象句柄和句柄图形树结构 10.1.2 对象属性 10.2图形对象的操作 10.2.1 图形对象创建指令一览 10.2.2 对象句柄的获取方法 2 1 0 .2 .2 .1 基本方法 1 0 .2 .2 .2 句柄获取示例 【*例10.2.2.2-1】画网线图，并得相应句柄；追溯法找所在图形窗句柄；g cf 和g ca 演示。 clf reset;H_mesh=mesh(peaks(20)) H_grand_parent=get(get(H_mesh,'Parent'),'Parent') disp(' 图柄 轴柄'),disp([gcf gca]) %显示当前图形窗和轴的句柄 H_mesh...
