炼化装置检维修文明标准化施工管理VIP免费

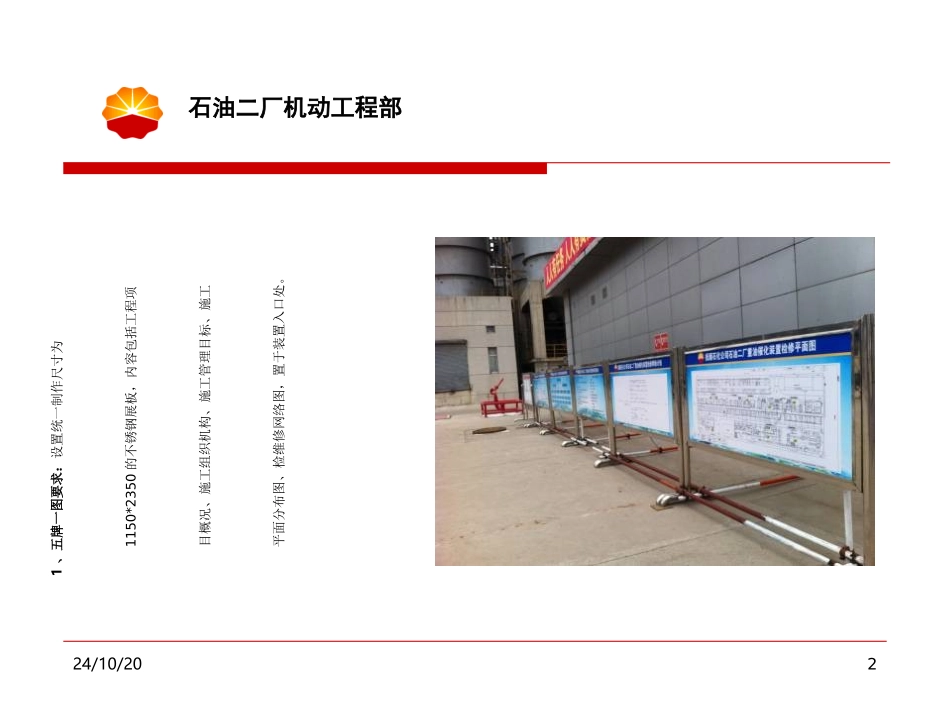

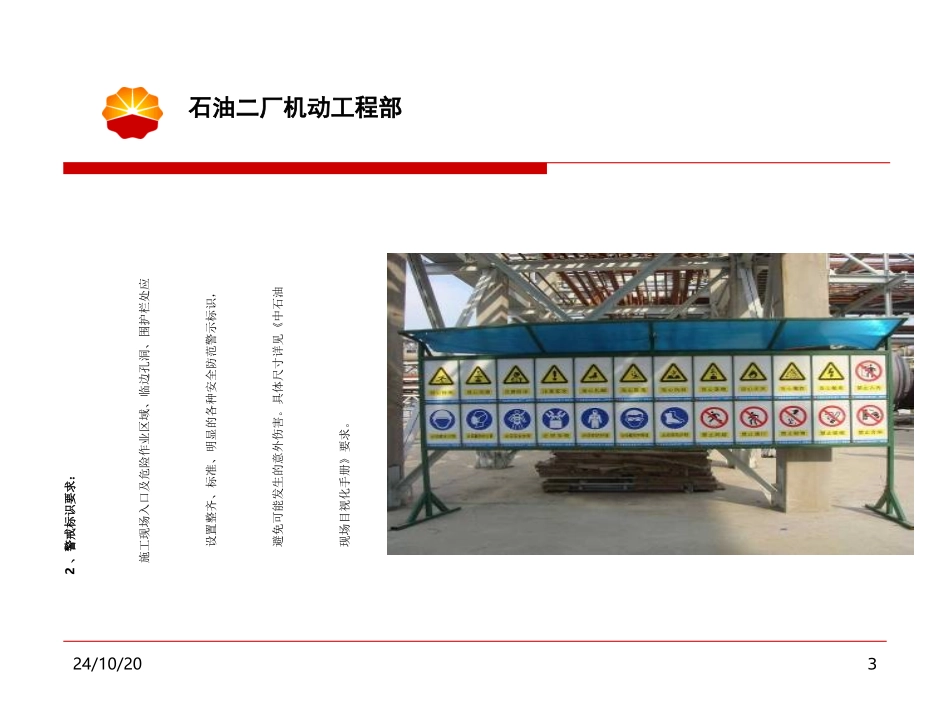

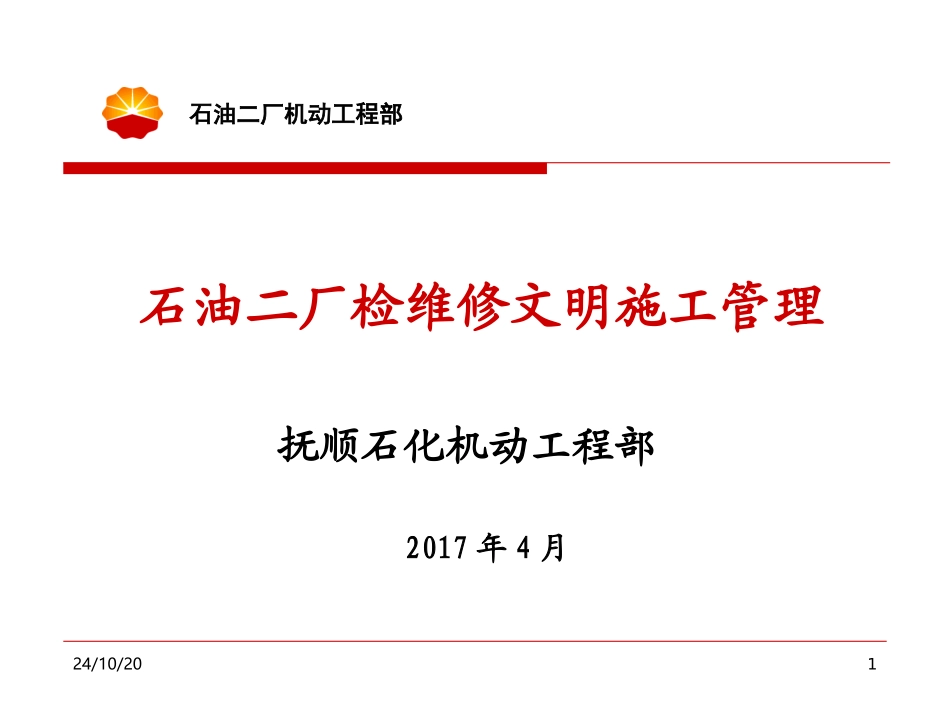

24/10/201石油二厂检维修文明施工管理2017年4月抚顺石化机动工程部石油二厂机动工程部24/10/202石油二厂机动工程部一、施工暂设要求1、五牌一图要求：设置统一制作尺寸为1150*2350的不锈钢展板，内容包括工程项目概况、施工组织机构、施工管理目标、施工平面分布图、检维修网络图，置于装置入口处。24/10/203石油二厂机动工程部2、警戒标识要求：施工现场入口及危险作业区域、临边孔洞、围护栏处应设置整齐、标准、明显的各种安全防范警示标识，避免可能发生的意外伤害。具体尺寸详见《中石油现场目视化手册》要求。24/10/204石油二厂机动工程部3、条幅标语要求装置内统一悬挂宣传标语条幅、彩旗等。24/10/205石油二厂机动工程部4、工机具定置摆放现场工机具房必须统一，并摆放成线24/10/206石油二厂机动工程部二、施工人员着装要求所有施工人员要求统一着装，每个施工单位工作服要统一颜色及标识。大检修期间人员要列队入厂。24/10/207石油二厂机动工程部三、警戒围挡要求1）封闭式警示围挡适用大面积或需要封闭现场作业。围挡要求：围挡要设置合理，整齐划一，连续完整，材料采用钢制彩板，基础砌筑坚固稳定。围挡高度不低于1.8米，颜色为中石油蓝色。24/10/208石油二厂机动工程部2）栏杆式警戒围栏适用中小型作业现场，具体要求：采用脚手架支护，高度为1.5米，脚手杆颜色为红白相间，需要密实安全防护网围绕。24/10/209石油二厂机动工程部3）临时警戒带适用临时作业或抢修作业现场，具体要求：警戒绳为宽幅具有荧光效果功能，支撑警戒柱高度1米，底盘稳定不易倾斜或风吹倒。24/10/20机动工程部16年01-06月经济活动分析10石油二厂机动工程部四、动火作业管理1）高处动火作业应采取防止火花溅落措施24/10/2011石油二厂机动工程部2）氧气乙炔气瓶管理：所有存放的气瓶分类摆放在笼内，并悬挂标识，现场使用的气瓶均必须采取防倾倒措施固定，气瓶笼外使用时，应设小推车并有防晒措施24/10/2012石油二厂机动工程部3）焊接、切割作业点与氧气瓶、乙炔气瓶距离不得小于10m，与易燃物品的距离不得少于30m；乙炔与氧气瓶使用时，两者的距离不得小于5m，与明火距离要大于10m。5m动火点10m24/10/2013石油二厂机动工程部五、受限空间作业管理1）出入口外安排监护人员，设置放置胸卡、票据的标识牌24/10/2014石油二厂机动工程部2）人孔标示牌样式及尺寸背板材质：铁板或铝板，四角钻眼。24/10/2015石油二厂机动工程部六、临时用电管理总体要求：供电系统380/220V三相四线制采用TN-S接零保护系统，采用三级配电系统，采用二级漏电保护系统，供电系统宜使三相负荷平衡。总配电箱可向多个分配电箱供电，分配电箱可向多个开关箱供电，单台用电设备要有专用的开关，严禁用同一个开关直接向2台或2台以上用电设备（含插座）供电。24/10/2016石油二厂机动工程部1）配电箱、开关箱内的连接线采用铜芯绝缘导线。绝缘导线颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。任何情况下上述颜色标记严禁混用和互相代用。导线分支接头不得采用螺栓压接，采用焊接并做好绝缘包扎，不得有外露带电部分。24/10/2017石油二厂机动工程部2）配电箱、开关箱的进、出线口配置固定线卡，固定式配电箱、开关箱进、出线宜使用PVC套管垂直平行敷设，配电箱、开关箱外形结构能防雨、防尘。24/10/2018石油二厂机动工程部3）总配电箱、分配电箱固定式开关箱必须安装金属结构的防护棚，并上锁管理，防护棚内配置消防设施。24/10/2019石油二厂机动工程部4）总配电箱内配置要求：总配电箱配置总漏电保护器、总隔离开关、分路可见断开隔离开、分漏电保护器、电压表、总电流表、电度表。总漏电保护器总隔离开关分隔离开关分漏电保护器电流表、电压表电度表24/10/2020石油二厂机动工程部5）电源箱外侧标识要求：总配电箱、分配电箱、开关箱外侧张贴警示标识和检验合格标识，检验合格标识制成黄色表格，内容包括:编号、位置、维修电工和监护电工姓名及联系电话、承包单位、监理单位名称、电工资质。箱内张贴电工每日巡检表和电箱配置图。合格标识警示标识日检查表24/10/20机动工程部16年01-03月经济活...
