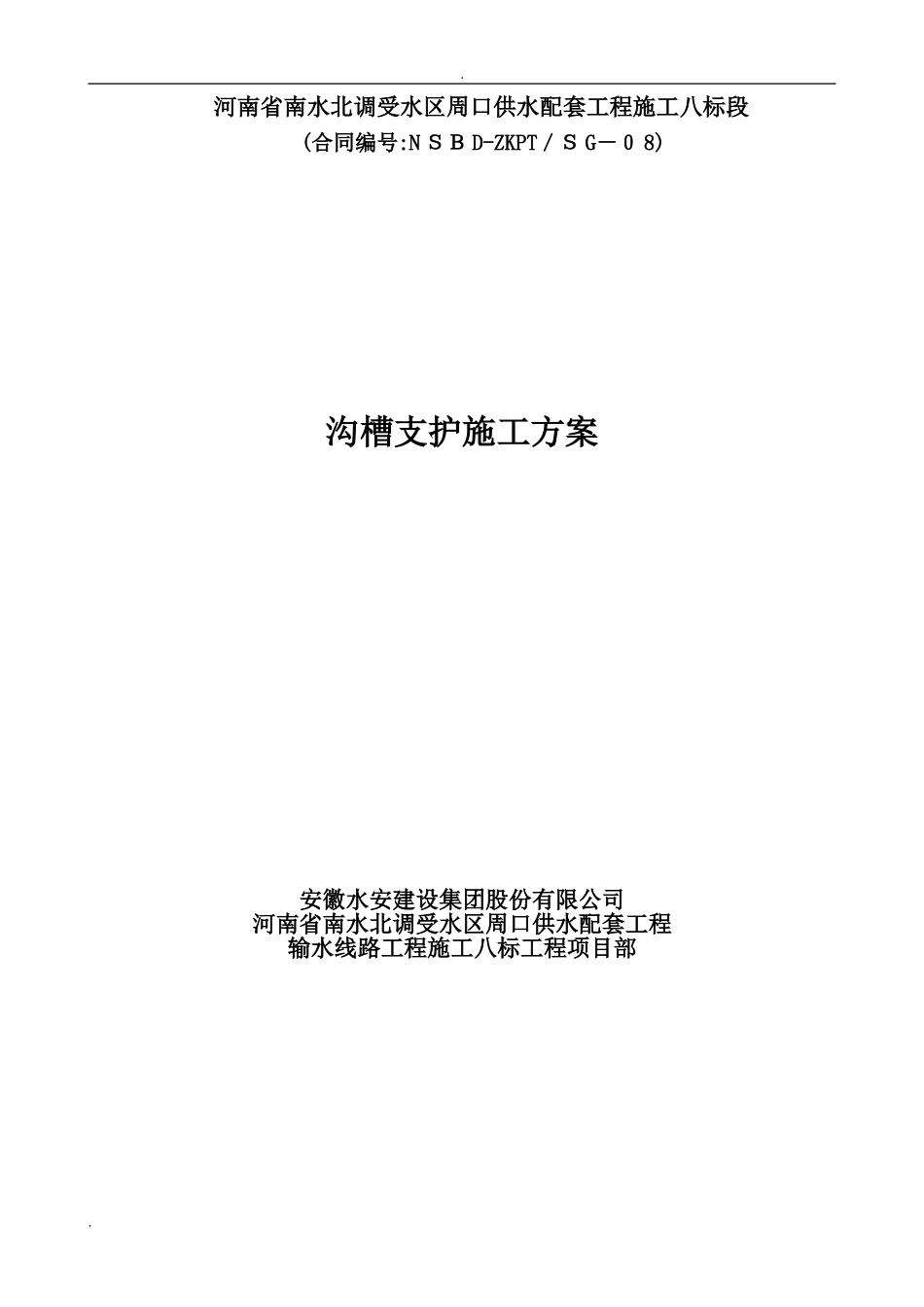

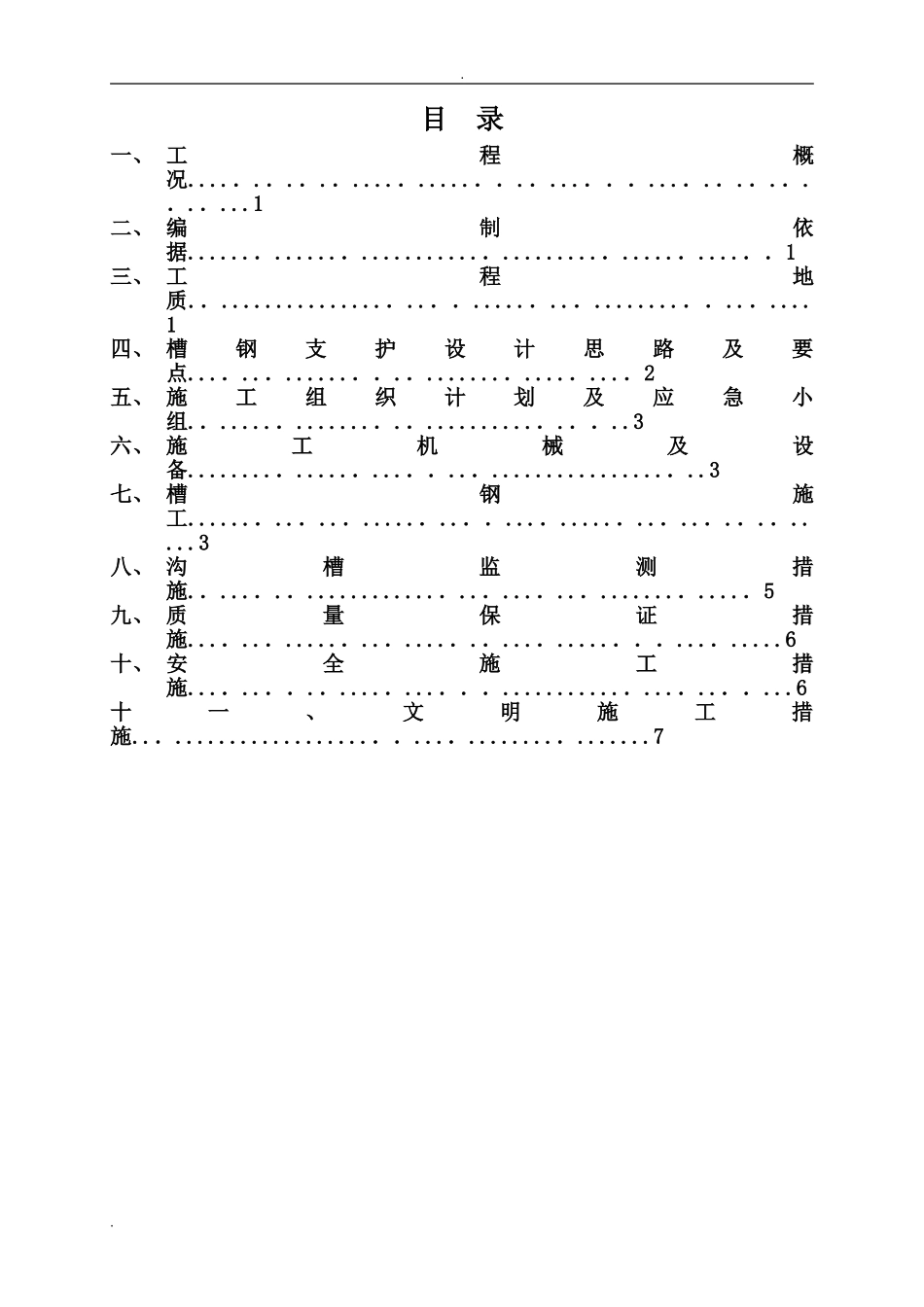

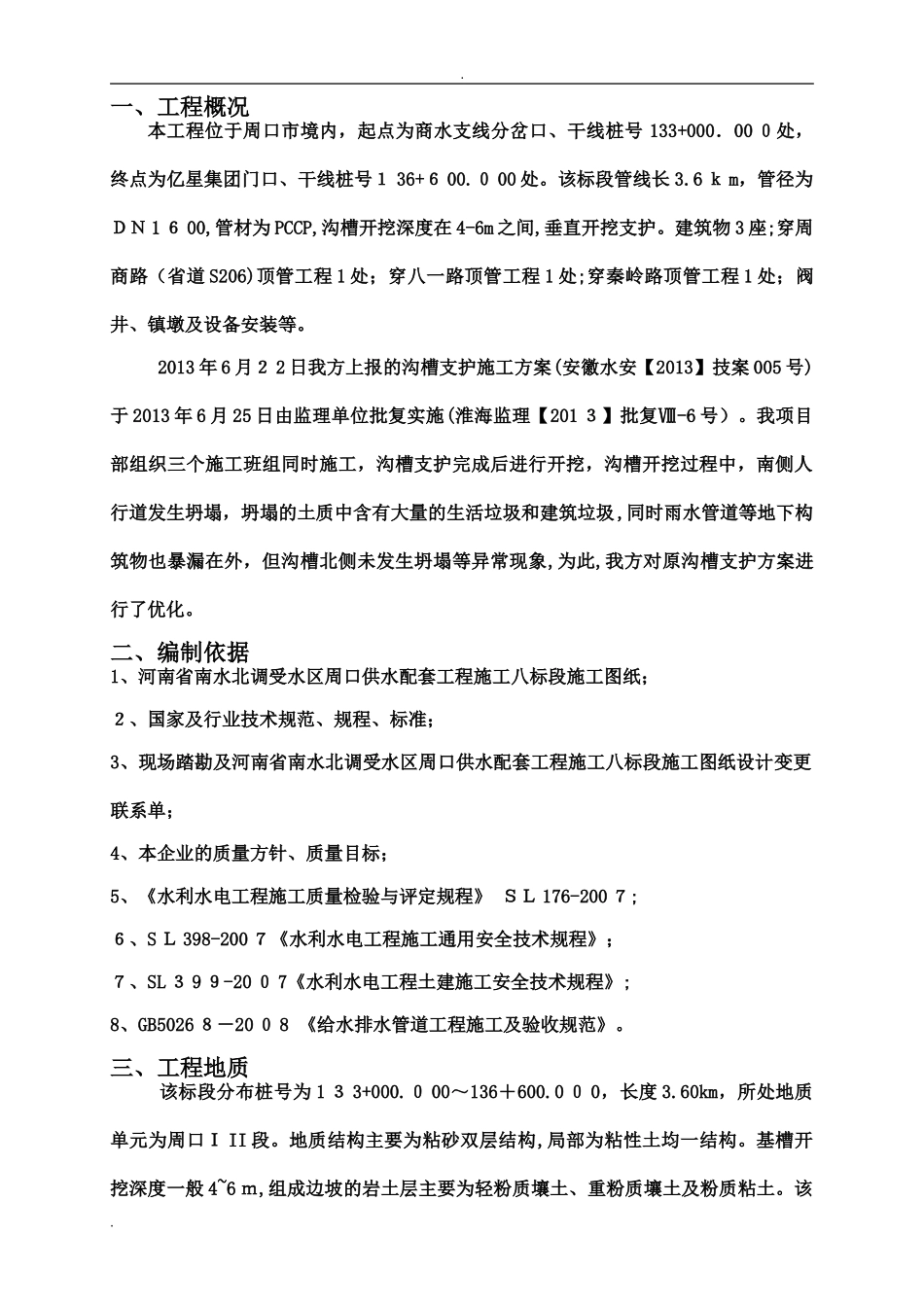

.河南省南水北调受水区周口供水配套工程施工八标段(合同编号:NＳＢD-ZKPT／ＳG－０8)沟槽支护施工方案安徽水安建设集团股份有限公司河南省南水北调受水区周口供水配套工程输水线路工程施工八标工程项目部..目录一、工程概况....．.．.．.．....．.....．．.．...．．．...．.．.．.．.．.．...1二、编制依据......．......．...........．.........．.....．....．．1三、工程地质.．...............．..．．.....．..．........．．..．....1四、槽钢支护设计思路及要点...．..．......．．.．.......．....．...．2五、施工组织计划及应急小组.．.....．.......．.．..........．.．．..3六、施工机械及设备........．.....．...．．..．................．..3七、槽钢施工......．..．..．.....．..．．...．.....．..．..．.．.．.....3八、沟槽监测措施.．...．.．............．..．...．..．.......．....．5九、质量保证措施...．..．.....．..．....．.．...．.....．．．...．.....6十、安全施工措施...．..．．.．....．...．．．...........．...．..．．...6十一、文明施工措施..．..................．．...．........．.......7..一、工程概况本工程位于周口市境内，起点为商水支线分岔口、干线桩号133+000．00０处，终点为亿星集团门口、干线桩号１36+６00.０00处。该标段管线长3.6ｋm，管径为ＤＮ1６00,管材为PCCP,沟槽开挖深度在4-6m之间,垂直开挖支护。建筑物3座;穿周商路（省道S206)顶管工程1处；穿八一路顶管工程1处;穿秦岭路顶管工程1处；阀井、镇墩及设备安装等。2013年6月２2日我方上报的沟槽支护施工方案(安徽水安【2013】技案005号)于2013年6月25日由监理单位批复实施(淮海监理【201３】批复Ⅷ-6号）。我项目部组织三个施工班组同时施工，沟槽支护完成后进行开挖，沟槽开挖过程中，南侧人行道发生坍塌，坍塌的土质中含有大量的生活垃圾和建筑垃圾,同时雨水管道等地下构筑物也暴漏在外，但沟槽北侧未发生坍塌等异常现象,为此,我方对原沟槽支护方案进行了优化。二、编制依据1、河南省南水北调受水区周口供水配套工程施工八标段施工图纸；２、国家及行业技术规范、规程、标准；3、现场踏勘及河南省南水北调受水区周口供水配套工程施工八标段施工图纸设计变更联系单；4、本企业的质量方针、质量目标；5、《水利水电工程施工质量检验与评定规程》ＳＬ176-200７;６、SＬ398-200７《水利水电工程施工通用安全技术规程》；７、SL３9９-20０7《水利水电工程土建施工安全技术规程》;8、GB5026８－20０8《给水排水管道工程施工及验收规范》。三、工程地质该标段分布桩号为1３3+000.０00～136＋600.0０0，长度3.60km，所处地质单元为周口ＩII段。地质结构主要为粘砂双层结构,局部为粘性土均一结构。基槽开挖深度一般4~6ｍ,组成边坡的岩土层主要为轻粉质壤土、重粉质壤土及粉质粘土。该..段地下水水位埋深2.20~4．２0m,高于管道建基面，存在施工降排水问题。其中第⑧层细砂层中地下水具微承压性，存在承压水顶托破坏问题，施工时应予以注意，并根据2—5m取相应的降排水措施。地下水具动态变化特征，地下水位变幅一般2～5m，施工前复核地下水位。该段建基面主要位于第⑥层重粉质壤土中,该层地下水位以下部分，标贯击数一般２~5击,多呈软塑状,承载力标准值k为100kPa，作为地基士强度偏低，根据需要采取处理措施。在实际施工中，经现场勘察发现，沟槽北侧地质与地质勘察报告基本相符,但沟槽南侧地质与地质勘察报告不符,沟槽南侧土质为建筑生活垃圾、粉煤灰等杂填土,土质较为松散。四、槽钢支护设计思路及要点根据本工程场地地质情况特点，本工程槽钢主要作用是为了防止深沟槽边坡的塌方，起到支护边坡的作用。设计要点如下:一、采用２２＃槽钢，桩长６m,底部打入地下2ｍ，上部4m。为加强槽钢强度,现将二根槽钢焊接在一起，然后再进行支护。二、槽钢沿沟槽南北两侧布置，北侧土质较好，竖向支撑之间间距保持不变，南侧土质为废渣和生活垃圾且距离雨水管道等地下构筑物较近,竖向支撑之间间距由30cm缩小至20ｃm。三、为保证沟槽安全,竖向槽钢间设置横向支撑以加强刚度及整体...
