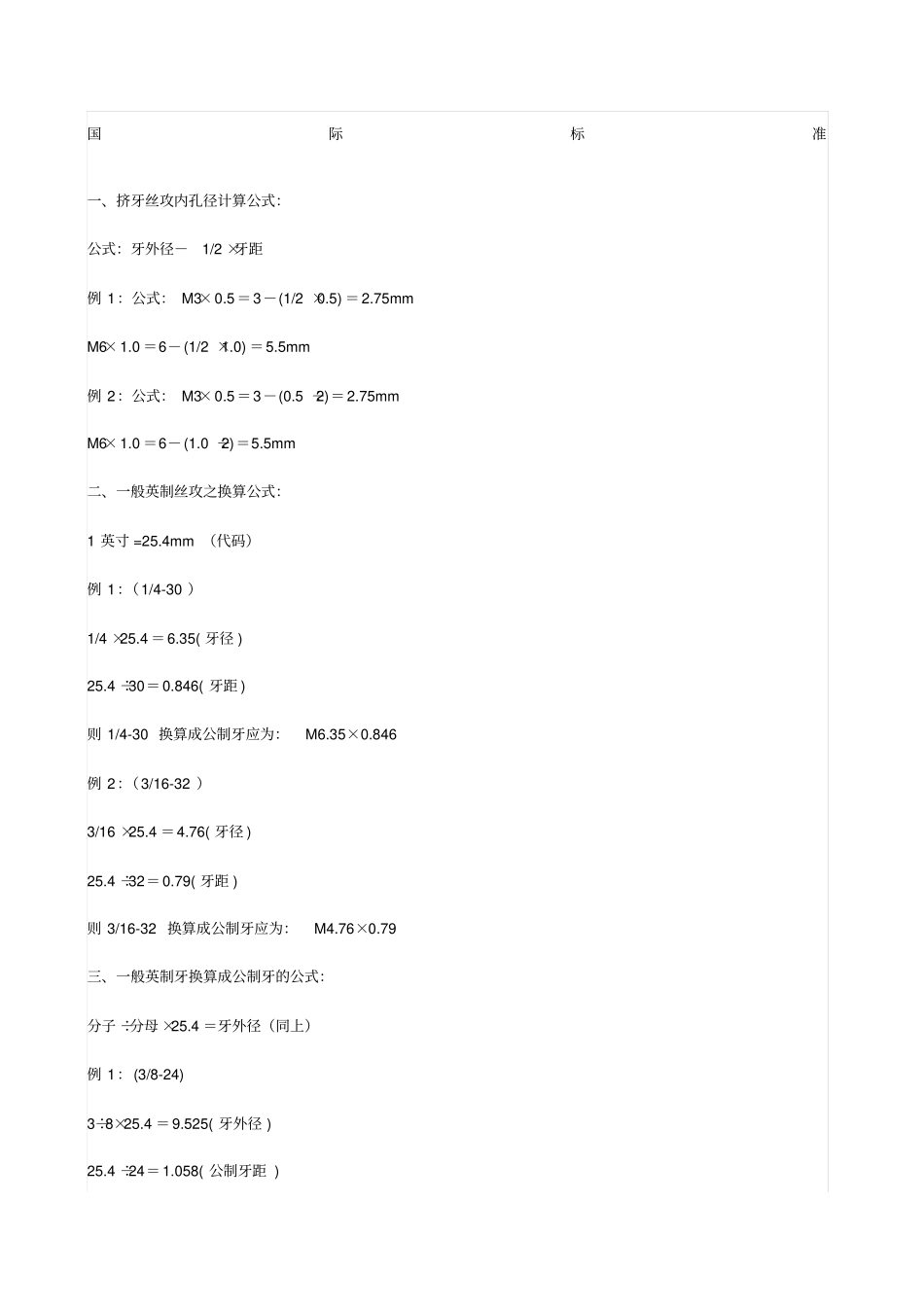

国际标准一、挤牙丝攻内孔径计算公式：公式：牙外径－1/2 ×牙距例 1：公式： M3×0.5＝3－(1/2 ×0.5) ＝2.75mm M6×1.0 ＝6－(1/2 ×1.0) ＝5.5mm 例 2：公式： M3×0.5＝3－(0.5 ÷2)＝2.75mm M6×1.0 ＝6－(1.0 ÷2)＝5.5mm 二、一般英制丝攻之换算公式：1 英寸 =25.4mm （代码）例 1：（1/4-30 ）1/4 ×25.4 ＝6.35( 牙径 ) 25.4 ÷30＝0.846( 牙距 ) 则 1/4-30 换算成公制牙应为：M6.35×0.846 例 2：（3/16-32 ）3/16 ×25.4 ＝4.76( 牙径 ) 25.4 ÷32＝0.79( 牙距 ) 则 3/16-32 换算成公制牙应为：M4.76×0.79 三、一般英制牙换算成公制牙的公式：分子 ÷分母 ×25.4 ＝牙外径（同上）例 1：(3/8-24) 3÷8×25.4 ＝9.525( 牙外径 ) 25.4 ÷24＝1.058( 公制牙距 ) 则 3/8-24 换算成公制牙应为：M9.525×1.058 四、美制牙换算公制牙公式：例： 6-32 6-32 (0.06+0.013)/代码 ×6＝0.138 0.138 ×25.4 ＝ 3.505 （牙外径）25.4 ÷32＝0.635 （牙距）那么 6-32 换算成公制牙应为：M3.505×0.635 1、 孔内径计算公式：牙外径－ 1/2 ×牙距则应为：M3.505 － 1/2 ×0.635 ＝3.19 那么 6-32 他内孔径应为3.19 2、挤压丝攻内孔算法：下孔径简易计算公式1：牙外径－（牙距）/代码＝下孔径例 1：M6×1.0 M6－(1.0 ×0.425) ＝5.575 （最大下孔径）M6－（ 1.0 ×0.475 ）＝ 5.525( 最小 ) 例 2：切削丝攻下孔内径简易计算公式：M6－(1.0 ×0.85) ＝5.15 （最大）M6－(1.0 ×0.95) ＝5.05( 最小 ) M6－（牙距） /代码＝下孔径例 3：M6×1.0 ＝6－ 1.0＝5.0+0.05 ＝5.05 五、压牙外径计算简易公式：1．直径－ 0.01 ×0.645 ×牙距（需通规通止规止）例 1：M3×0.5 ＝3－ 0.01 ×0.645 ×0.5＝2.58( 外径 ) 例 2：M6×1.0 ＝6－ 0.1 ×0.645 ×1.0 ＝5.25( 外径 ) 六、公制牙滚造径计算公式：（饱牙计算）例 1：M3×0.5 ＝3－ 0.6495 ×0.5＝ 2.68( 车削前外径 ) 例 2：M6×1.0 ＝6－ 0.6495 ×1.0＝ 5.35( 车削前外径 ) 七、压花外径深度（外径）外径 ÷25.4 ×花齿距＝压花前外径例： 4.1 ÷25.4 ×0.8( 花距 )＝0.13 压花深度应为0.13 八、多边形材料之对角换算公式：1．四角形：对边径×1.414 ＝对角径2．五角形：对边径×1.2361 ＝对角径3．六角形：对边直径×1.1547 ＝对角直径公式 2： 1．四角：对边径÷0.71 ＝对角径2．六角：对边径÷0.866 ＝对角径九、刀具厚度（切刀） ：材料外径 ÷10+0.7 参考值十、锥度的计算公式：公式 1：（大头直径－小头直径）÷（2×锥度的总长）＝度数等于查三角函数值公式 2：简易（大头直径－小头直径）÷28.7 ÷总长＝度数
