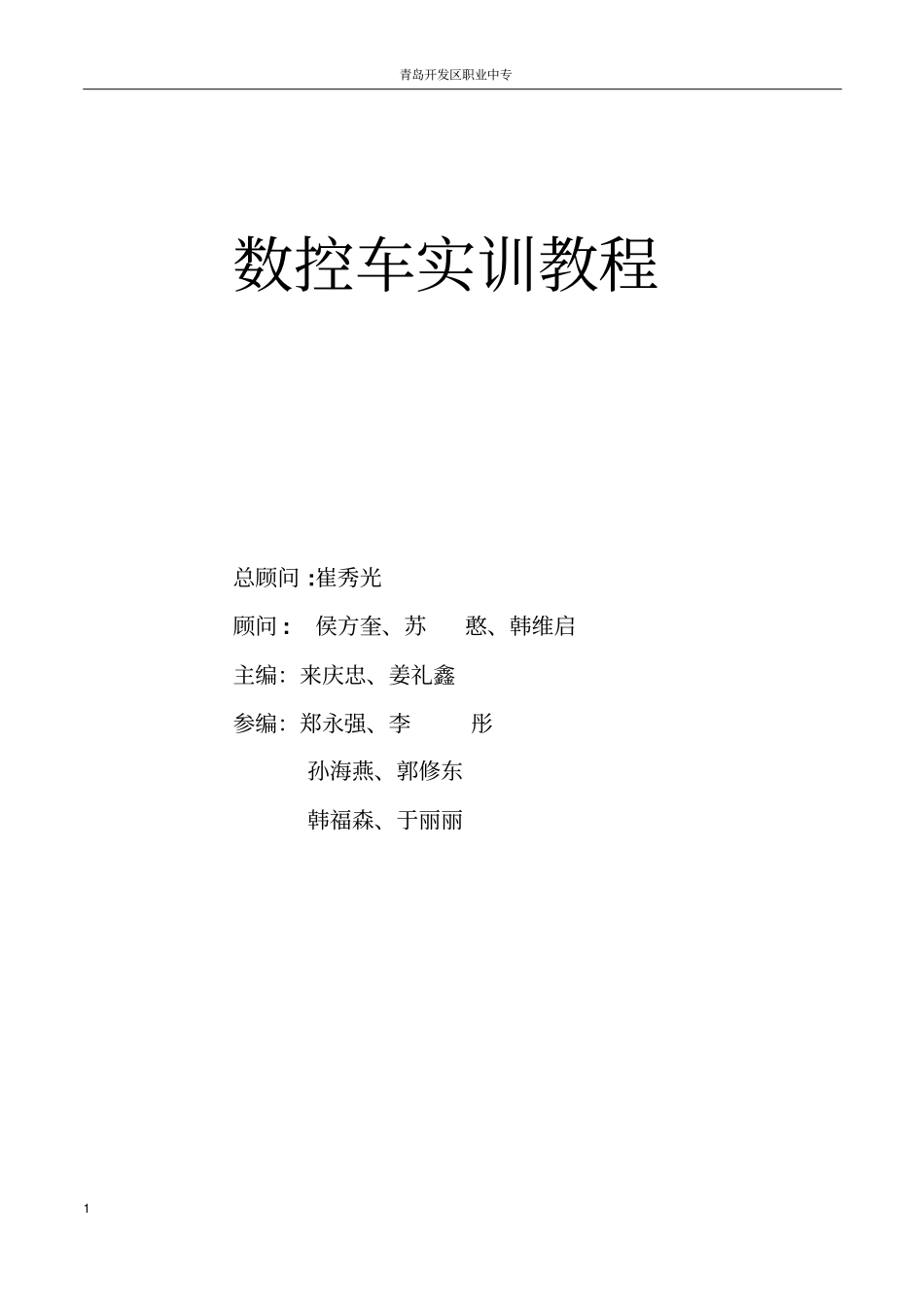

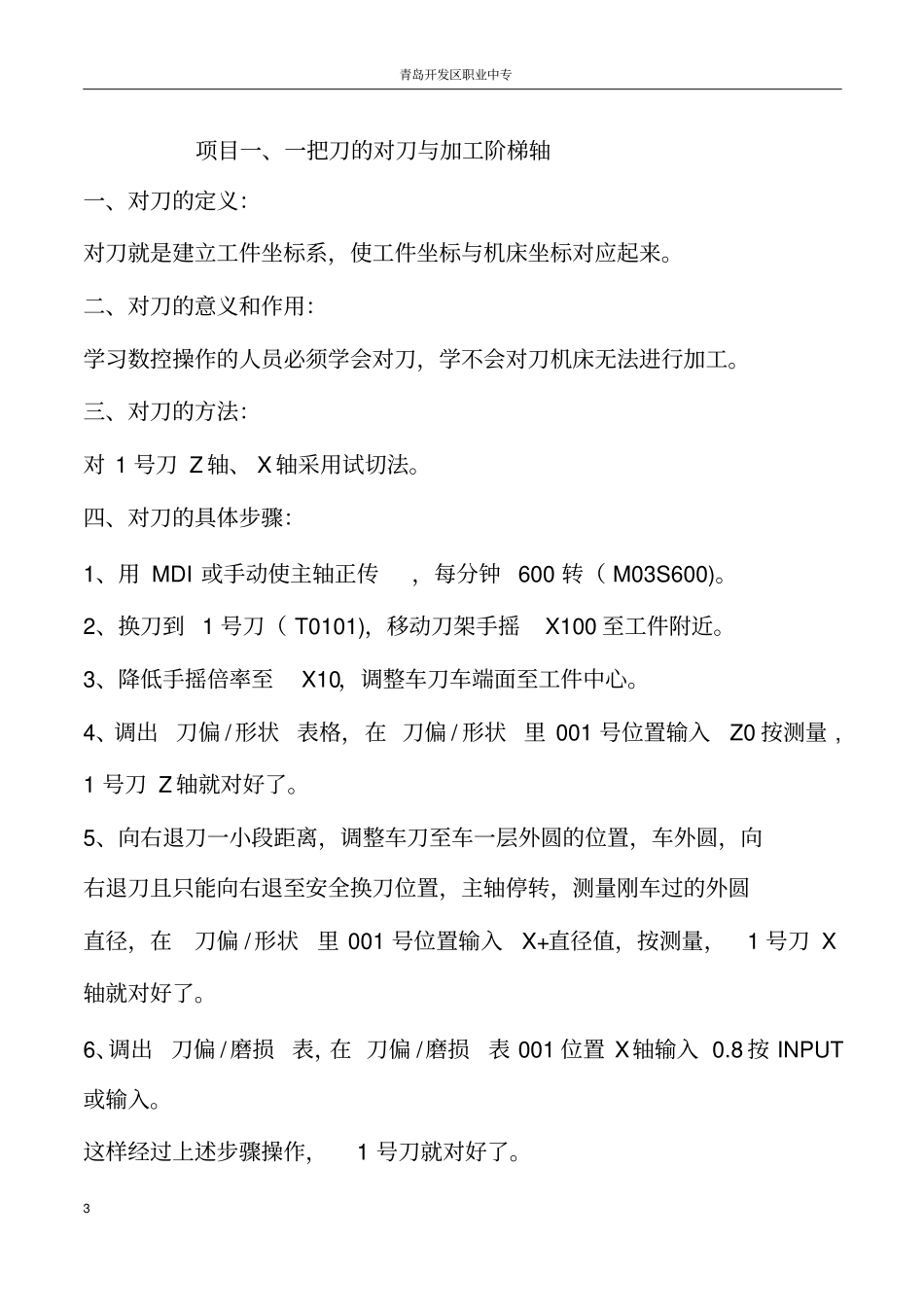

青岛开发区职业中专1 数控车实训教程总顾问 :崔秀光顾问 : 侯方奎、苏憨、韩维启主编：来庆忠、姜礼鑫参编：郑永强、李彤孙海燕、郭修东韩福森、于丽丽青岛开发区职业中专2 前言：数控车实训手册一书是老师们结合多年的教学实践经验，结合中职生的实际情况编写的，是同学们实训学习的必备参考资料。本书可操作性强，步骤明确。本书得到了广大数控专业与机电专业老师的支持，得到了学校的支持。参加编写人员顺序不分先后，都付出了汗水和智慧。目录项目一、一把刀的对刀与加工阶梯轴项目二、巩固一把刀的对刀与加工带圆弧锥轴项目三、三把刀的对刀与加工带槽螺纹的零件项目四、调头零件的加工（考试题一）项目五、调头零件的加工（考试题二）项目六、调头零件的加工（考试题三）项目七、内孔刀的对刀与内孔零件的加工项目八、内孔刀、内螺纹的对刀与内孔、内螺纹零件的加工青岛开发区职业中专3 项目一、一把刀的对刀与加工阶梯轴一、对刀的定义：对刀就是建立工件坐标系，使工件坐标与机床坐标对应起来。二、对刀的意义和作用：学习数控操作的人员必须学会对刀，学不会对刀机床无法进行加工。三、对刀的方法：对 1 号刀 Z 轴、 X 轴采用试切法。四、对刀的具体步骤：1、用 MDI 或手动使主轴正传，每分钟 600 转（ M03S600)。2、换刀到 1 号刀（ T0101)，移动刀架手摇X100 至工件附近。3、降低手摇倍率至X10，调整车刀车端面至工件中心。4、调出 刀偏 / 形状 表格，在 刀偏 / 形状 里 001 号位置输入Z0 按测量 , 1 号刀 Z 轴就对好了。5、向右退刀一小段距离，调整车刀至车一层外圆的位置，车外圆，向右退刀且只能向右退至安全换刀位置，主轴停转，测量刚车过的外圆直径，在刀偏 / 形状里 001 号位置输入X+直径值，按测量，1 号刀 X轴就对好了。6、调出刀偏 / 磨损 表，在 刀偏 /磨损表 001 位置 X轴输入 0.8 按 INPUT或输入。这样经过上述步骤操作，1 号刀就对好了。青岛开发区职业中专4 接下来加工一个阶梯轴零件，验证对刀效果。五、加工阶梯轴零件青岛开发区职业中专5 六、编程O0001; M03S800T0101F0.2; G00X46.Z2.; G71U2.R1.; G71P1Q2U0.8W0.1; N1G00X0; G01Z0; X22.; X24.Z-1.; Z-20.; X34.; X36.Z-21.; Z-40.; N2X46.; G00X100.; Z100.; M03S1500T0101F0.1; G00X46.Z2.; G70P1Q2; G00X100.; Z100.; M30 青岛开发区职业中专6 七、加工过程编程、检查程序、...
