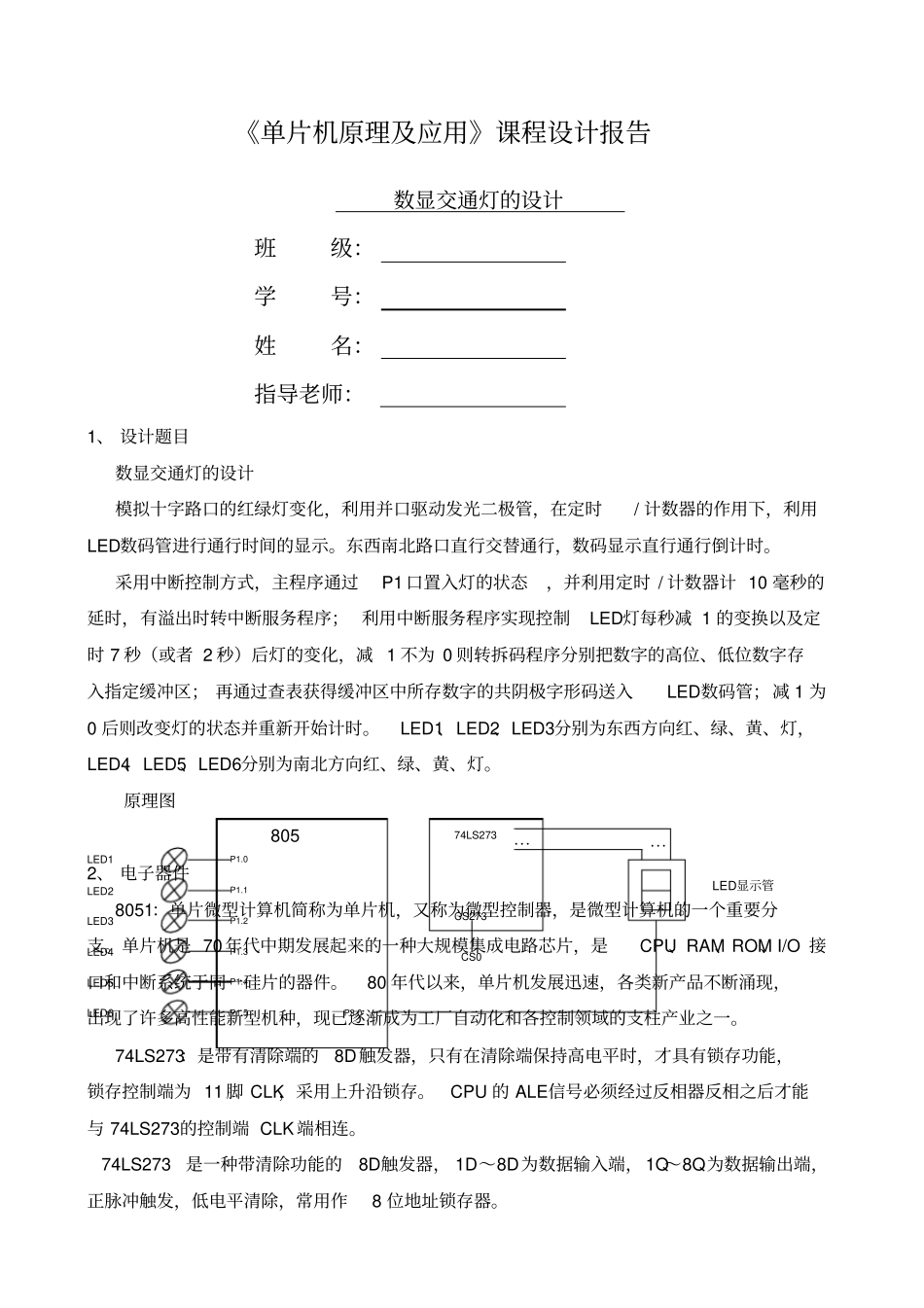

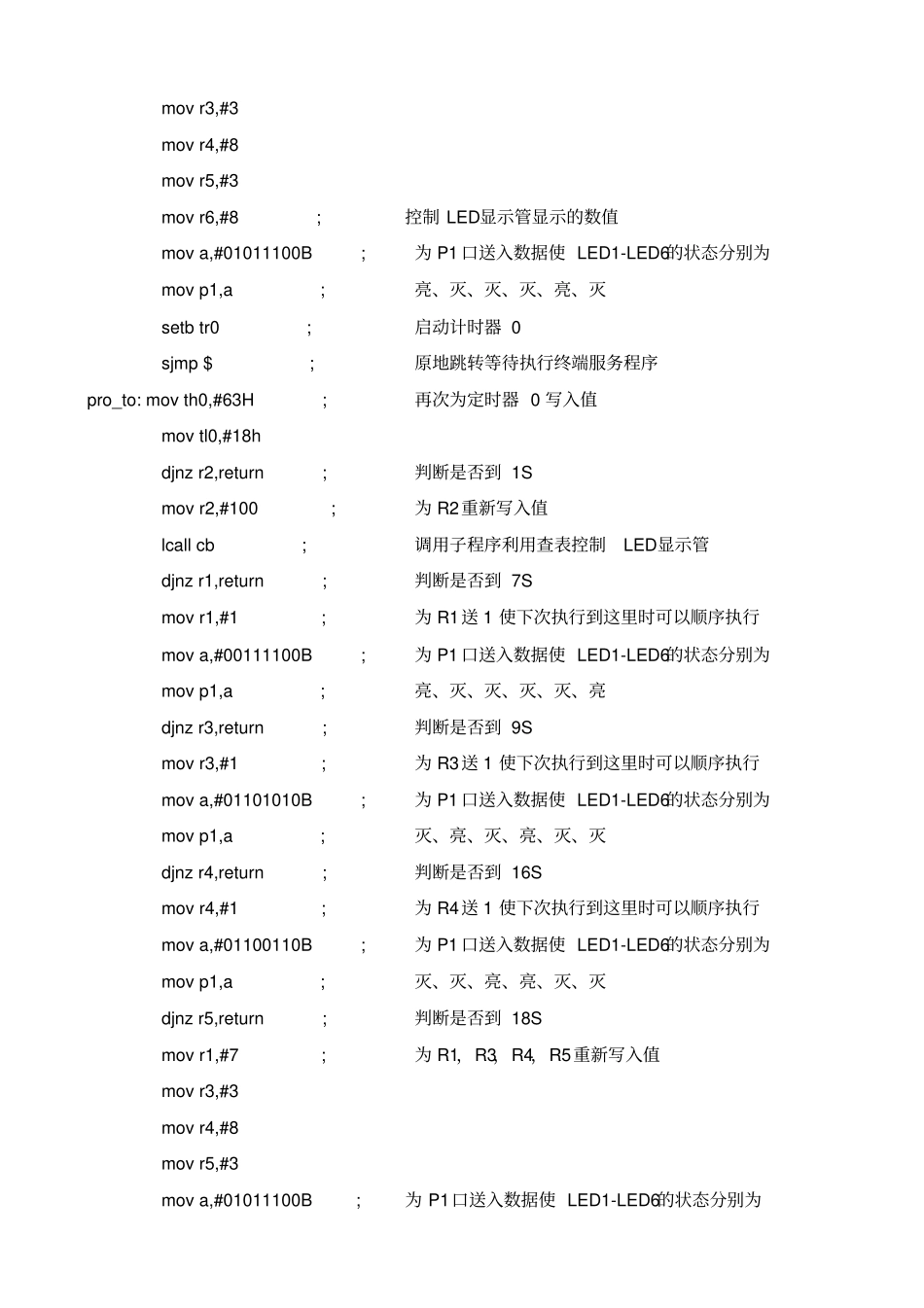

《单片机原理及应用》课程设计报告数显交通灯的设计班级：学号：姓名：指导老师：1、 设计题目数显交通灯的设计模拟十字路口的红绿灯变化，利用并口驱动发光二极管，在定时/ 计数器的作用下，利用LED数码管进行通行时间的显示。东西南北路口直行交替通行，数码显示直行通行倒计时。采用中断控制方式，主程序通过P1 口置入灯的状态，并利用定时 / 计数器计 10 毫秒的延时，有溢出时转中断服务程序； 利用中断服务程序实现控制LED灯每秒减 1 的变换以及定时 7 秒（或者 2 秒）后灯的变化，减 1 不为 0 则转拆码程序分别把数字的高位、低位数字存入指定缓冲区； 再通过查表获得缓冲区中所存数字的共阴极字形码送入LED数码管；减 1 为0 后则改变灯的状态并重新开始计时。LED1、LED2、LED3分别为东西方向红、绿、黄、灯，LED4、LED5、LED6分别为南北方向红、绿、黄、灯。原理图2、 电子器件8051：单片微型计算机简称为单片机，又称为微型控制器，是微型计算机的一个重要分支。单片机是 70 年代中期发展起来的一种大规模集成电路芯片，是CPU、RAM、ROM、I/O 接口和中断系统于同一硅片的器件。80 年代以来，单片机发展迅速，各类新产品不断涌现，出现了许多高性能新型机种，现已逐渐成为工厂自动化和各控制领域的支柱产业之一。74LS273：是带有清除端的8D触发器，只有在清除端保持高电平时，才具有锁存功能，锁存控制端为 11 脚 CLK，采用上升沿锁存。 CPU 的 ALE信号必须经过反相器反相之后才能与 74LS273的控制端 CLK 端相连。 74LS273是一种带清除功能的8D触发器， 1D～8D为数据输入端， 1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作8 位地址锁存器。805P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 LED1 LED2 LED3 LED4 LED5 LED6 P3.0 74LS273 CS273 CS0 LED显示管⋯⋯。LED显示管：发光二极管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显示方式， 其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。3、程序流程图4、课题主要功能和具体实现①主要功能数显交通灯的主要功能是控制东西向的红、绿、黄灯和南北向的红、绿、黄灯。设计中一次交替的时间为9 秒。首先东西向的红灯和南北向的绿灯先亮。过 7 秒后南北向的黄灯变亮，绿灯变灭。再过 2 秒东西向的绿灯和南北...
