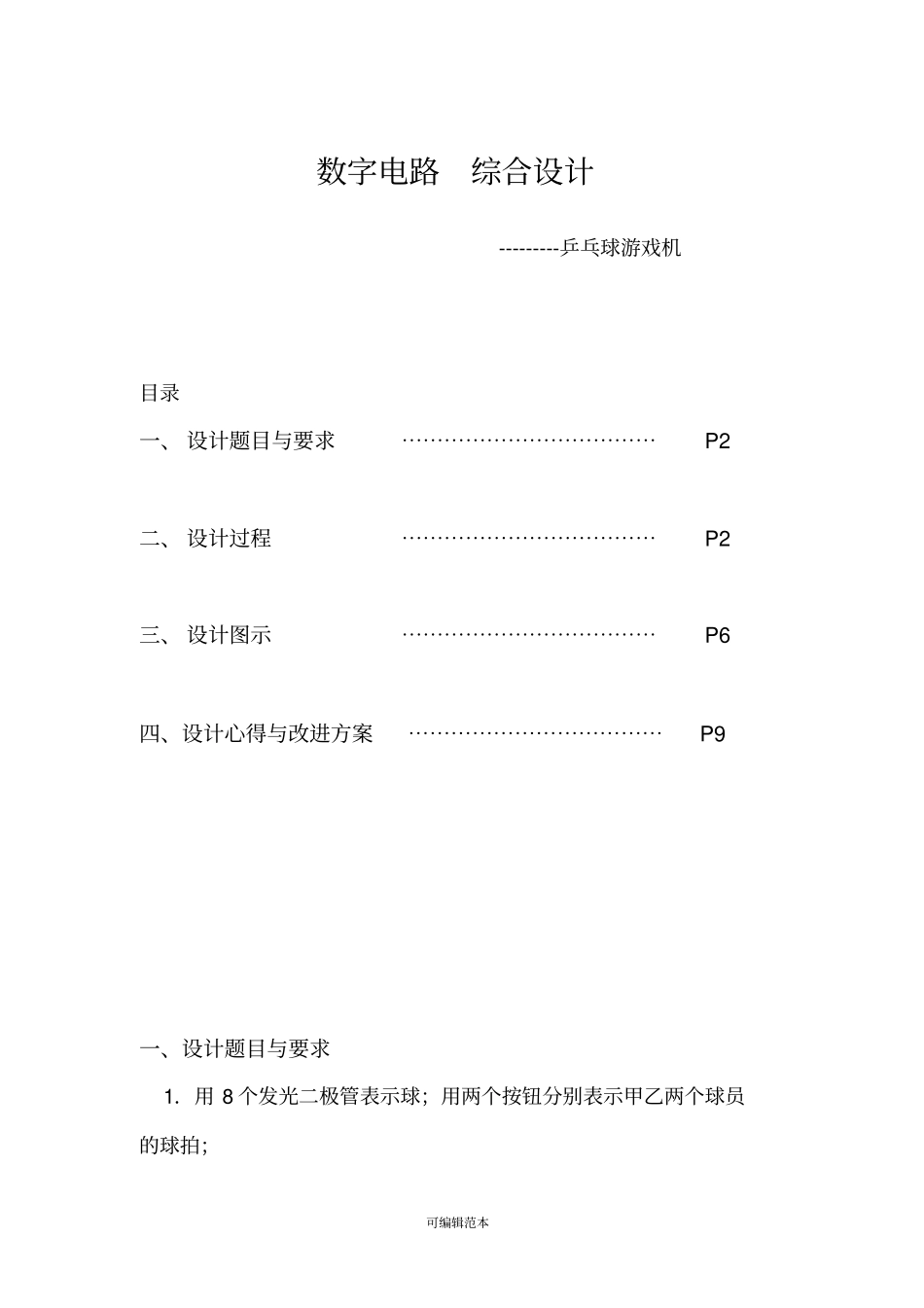

可编辑范本数字电路综合设计---------乒乓球游戏机目录一、 设计题目与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P2二、 设计过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P2三、 设计图示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P6四、设计心得与改进方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P9一、设计题目与要求1．用 8 个发光二极管表示球；用两个按钮分别表示甲乙两个球员的球拍；可编辑范本2．一方发球后，球以固定速度向另一方运动（发光二极管依次点亮），当球达到最后一个发光二极管时，对方击球（按下按钮）球将向相反方向运动， 在其他时候击球视为犯规， 给对方加 1 分；都犯规，各自加 1 分；3．甲、乙各有一数码管计分；4．裁判有一个按钮，是系统初始化，每次得分后，按下一次。考虑到制板的限制等情况， 讲题目的要求一简化只用一个按钮，用要下的不同顺序表示两个球拍，则连带的要求二的“都犯规，各自加1分”不能实现。其他重要主体功能不变。二、设计过程1、计分模块对于本模块，采用两个 74161计数器，74161计数后通过译码器4511再通过共阴极数码管5161AS进行显示，当双方在左右端的灯按下按钮时，说明运动员正常击球，不予以计分。当在中途击球时，则给相应的运动员记一分，说明运动员失误。对于本模块功能的实现，采用的方法是控制 74161的使能端， 当球达到最后一个发光二极管时显示模块击球，通过一个非门使其不工作，则此时按下按钮不计分。灯在其他位置时 74161计数器工作，则能按下按钮计分。可编辑范本此模块的原理图示如下：2、复位模块对于裁判端的复位功能， 采用一个开关对 74161清零端进行控制即可实现。如题目要求，当运动员得分后即可按下此按钮。同时，在系统初次上电时，也需要按下此按钮进行初始化。该功能原理图示如下：可编辑范本3、乒乓球速度模块对于乒乓球的运行速度控制， 采用 555定时器构成的多谐振荡器完成。通过多谐振荡器的计算公式：即可选取适当的电阻电容以完成此功能。该系统的原理图示如下：可编辑范本4、乒乓球显示模块在本次设计中，按题目要求，采用8 个发光二极管表示球。 8 个二极管阴极共连后接地，正极分别接到两个74194的输出端。乒乓球的来回移动通过 jk 触发器控制 74194的 S0、S1端口，当按钮按下时即进行左移右移的切换；此模块原理图如下：可编辑范本三、设计图示1、总体原理图可编辑范本2、PCB 图可编辑范本3、Multisim 软件仿真图可编辑范本4、硬件图四、设计心得与改进方案1.本次设计应用了 multi...
