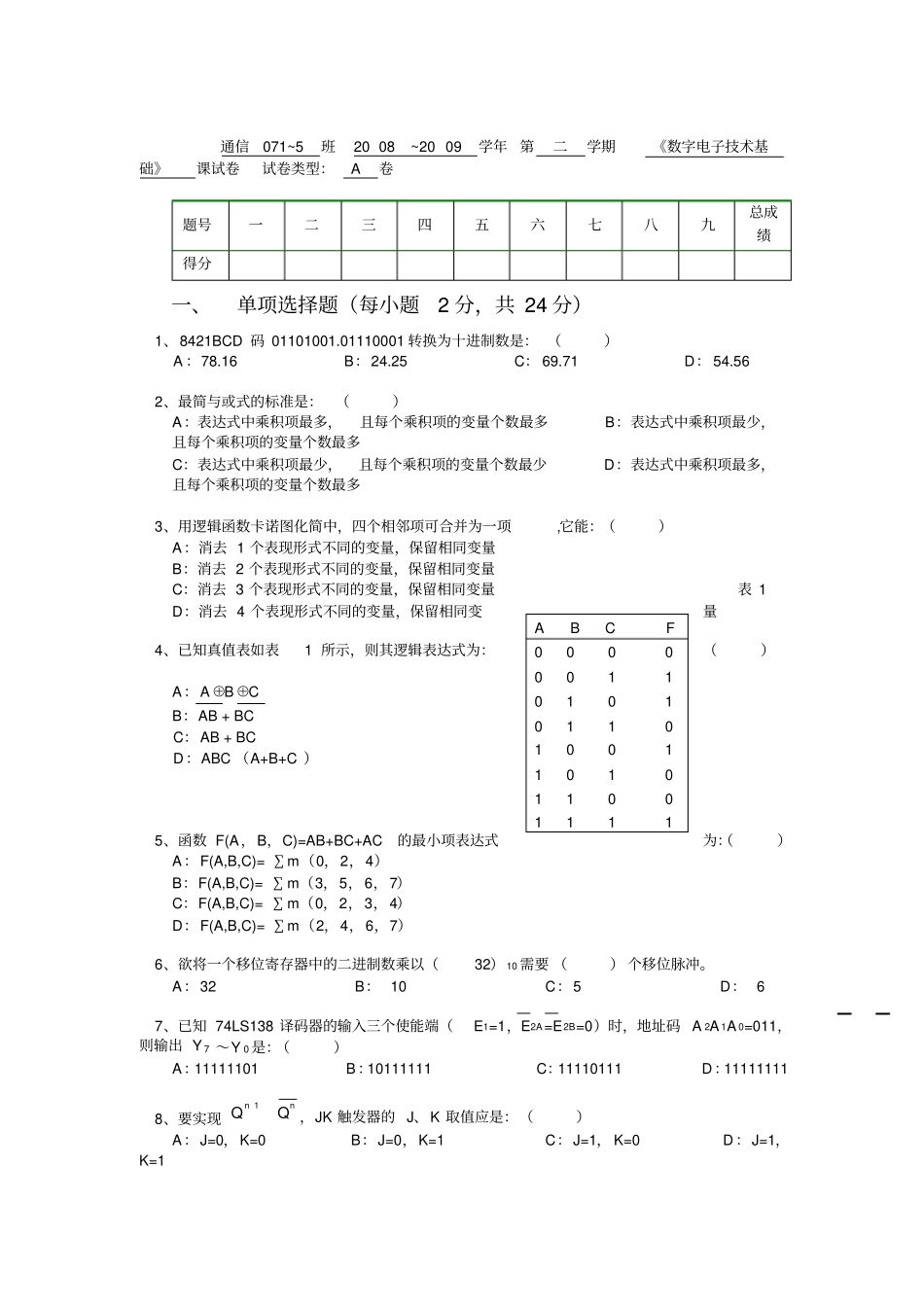

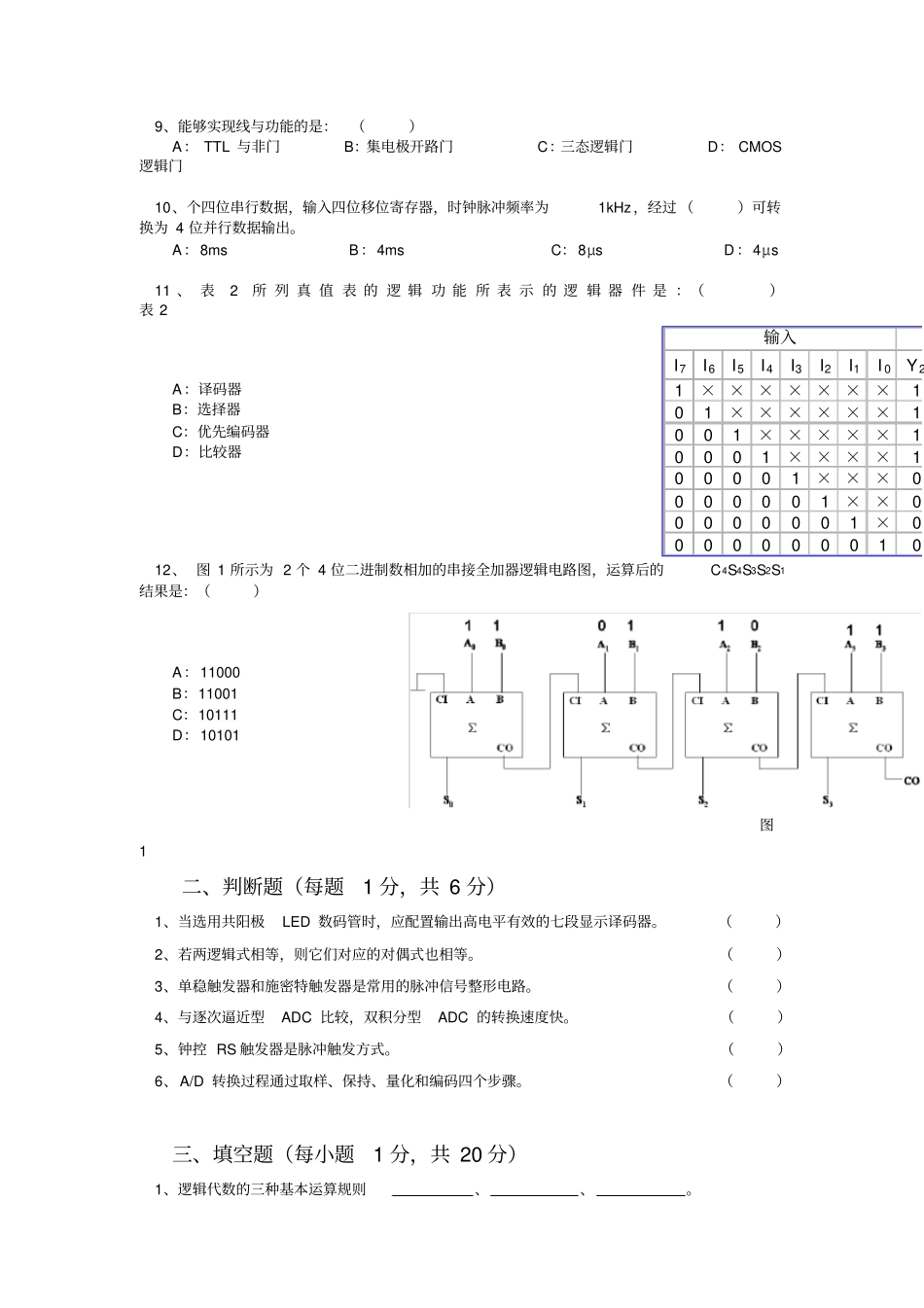

通信071~5 班20 08 ~20 09 学年第二学期《数字电子技术基础》课试卷试卷类型：A 卷题号一二三四五六七八九总成绩得分一、单项选择题（每小题2 分，共 24 分）1、8421BCD 码 01101001.01110001 转换为十进制数是： （）A ：78.16 B：24.25 C： 69.71 D： 54.56 2、最简与或式的标准是：（）A：表达式中乘积项最多，且每个乘积项的变量个数最多B：表达式中乘积项最少，且每个乘积项的变量个数最多C：表达式中乘积项最少，且每个乘积项的变量个数最少D：表达式中乘积项最多，且每个乘积项的变量个数最多3、用逻辑函数卡诺图化简中，四个相邻项可合并为一项,它能：（）A：消去 1 个表现形式不同的变量，保留相同变量B：消去 2 个表现形式不同的变量，保留相同变量C：消去 3 个表现形式不同的变量，保留相同变量表 1 D：消去 4 个表现形式不同的变量，保留相同变量4、已知真值表如表1 所示，则其逻辑表达式为：（）A：A⊕B⊕C B：AB + BC C：AB + BC D：ABC （A+B+C ）5、函数 F(A，B，C)=AB+BC+AC的最小项表达式为：（）A：F(A,B,C)= ∑m（0，2，4）B：F(A,B,C)= ∑m（3，5，6，7）C：F(A,B,C)= ∑m（0，2，3，4）D：F(A,B,C)= ∑m（2，4，6，7）6、欲将一个移位寄存器中的二进制数乘以（32） 10 需要 （） 个移位脉冲。A：32 B： 10 C：5 D： 6 7、已知 74LS138 译码器的输入三个使能端（E1=1，E2A=E2B=0）时，地址码 A 2A 1A 0=011，则输出 Y 7 ～Y 0 是：（）A：11111101 B：10111111 C：11110111 D：111111118、要实现n1nQQ，JK 触发器的 J、K 取值应是：（）A：J=0，K=0 B：J=0，K=1 C：J=1， K=0 D：J=1，K=1 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 1 1 0 1 0 1 1 0 0 1 1 1 1 9、能够实现线与功能的是：（）A： TTL 与非门B：集电极开路门C：三态逻辑门D： CMOS逻辑门10、个四位串行数据，输入四位移位寄存器，时钟脉冲频率为1kHz，经过 （）可转换为 4 位并行数据输出。A：8ms B：4ms C：8μs D：4μs 11 、 表2所 列 真 值 表 的 逻 辑 功 能 所 表 示 的 逻 辑 器 件 是 ：（）表 2 A：译码器B：选择器C：优先编码器D：比较器12、 图 1 所示为 2 个 4 位二进制数相加的串接全加器逻辑电路图，运算后的C4S4S3S2S1结果是：（）A：11000 B：11001 C：10111 D：10101 ...
