数电选择题答案及详解VIP专享VIP免费

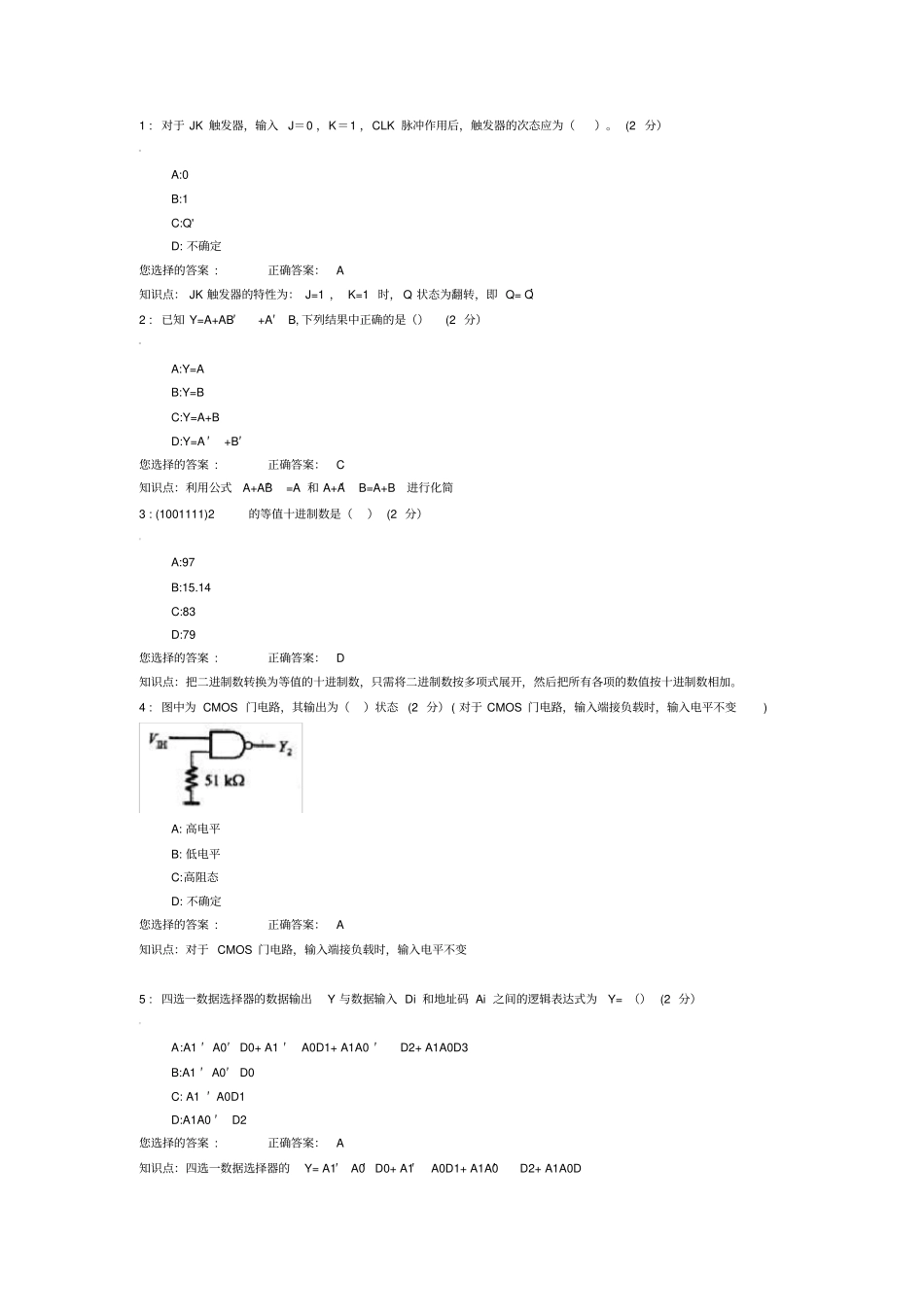

1 : 对于 JK 触发器，输入J＝0 ，K＝1 ，CLK 脉冲作用后，触发器的次态应为（）。 (2 分）A:0 B:1 C:Q' D: 不确定您选择的答案 : 正确答案：A 知识点： JK 触发器的特性为： J=1 ， K=1 时， Q 状态为翻转，即 Q= Q’ 2 : 已知 Y=A+AB′+A′B, 下列结果中正确的是（）(2 分）A:Y=A B:Y=B C:Y=A+B D:Y=A ′+B′您选择的答案 : 正确答案：C 知识点：利用公式A+AB′=A 和 A+A′B=A+B进行化简3 : (1001111)2的等值十进制数是（） (2 分）A:97 B:15.14 C:83 D:79您选择的答案 : 正确答案：D 知识点：把二进制数转换为等值的十进制数，只需将二进制数按多项式展开，然后把所有各项的数值按十进制数相加。4 : 图中为 CMOS 门电路，其输出为（）状态(2 分） ( 对于 CMOS 门电路，输入端接负载时，输入电平不变) A: 高电平B: 低电平C:高阻态D: 不确定您选择的答案 : 正确答案：A 知识点：对于 CMOS 门电路，输入端接负载时，输入电平不变5 : 四选一数据选择器的数据输出Y 与数据输入 Di 和地址码 Ai 之间的逻辑表达式为Y= （） (2 分）A:A1 ′ A0′D0+ A1 ′A0D1+ A1A0 ′D2+ A1A0D3 B:A1 ′ A0′D0 C: A1 ′ A0D1 D:A1A0 ′D2 您选择的答案 : 正确答案：A 知识点：四选一数据选择器的Y= A1′A0′D0+ A1′A0D1+ A1A0′D2+ A1A0D 6 : 一个同步时序逻辑电路可用（）三组函数表达式描述(2 分）A: 最小项之和、最大项之积和最简与或式B: 逻辑图、真值表和逻辑式C:输出方程、驱动方程和状态方程D: 输出方程、特性方程和状态方程您选择的答案 : 正确答案：C 知识点：时序逻辑电路的逻辑关系需用三个方程即输出方程、驱动方程及状态方程来描述。7 : (1010.111)2的等值八进制数是（） (2 分）A:10. 7 B:12. 7 C:12. 5 D:10. 5 您选择的答案 : 正确答案：B 知识点：把每三位二进制数分为一组，用等值的八进制数表示。8 : 一位十六进制数可以用（）位二进制数来表示。(2 分）A:1 B:2 C:4D:16 您选择的答案 : 正确答案：C 知识点：9 : TTL同或门和 CMOS 同或门比较，它们的逻辑功能一样吗？(2 分）A: 一样B: 不一样C:有时一样，有时不一样D: 不确定您选择的答案 : 正确答案：A 知识点： TTL 门电路和 CMOS 门电路逻辑功能一样10 : 下列说法不正确的是（） (2 分）A: 同步时序电路中，所有触发器状态的...
