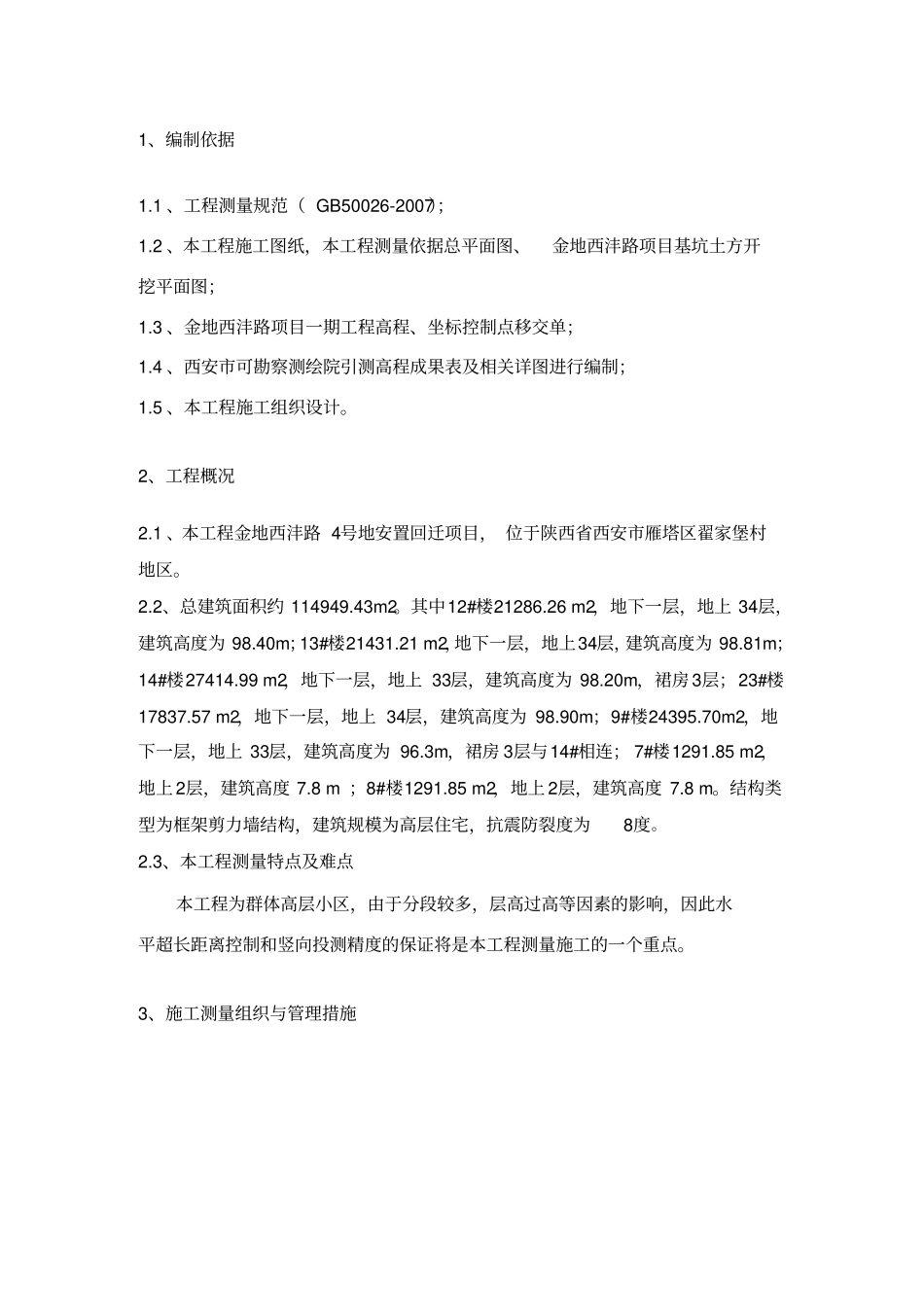

目录1、编制依据 . ........................................................ 22、工程概况 . ........................................................ 23、施工测量组织与管理措施. .......................................... 24、施工测量基本要求 . ................................................ 35、施工测量准备 . .................................................... 46、平面控制网、高程控制网的建立. .................................... 57、± 0.000 以下的测量控制........................................... 68、± 0.000 以上的测量控制........................................... 89、特殊部位及难点的控制方法. ....................................... 11 10、控制程序 . ...................................................... 13 11、器具保养 . ...................................................... 14 12、资料整理 . ...................................................... 14 附件甲方提供的测量成果附图：金地西沣路 4 号地回迁安置项目C标段 7# 、8#、9#、12#、13#、14#、23#楼楼平面控制网图1、编制依据1.1 、工程测量规范（ GB50026-2007）；1.2 、本工程施工图纸，本工程测量依据总平面图、金地西沣路项目基坑土方开挖平面图；1.3 、金地西沣路项目一期工程高程、坐标控制点移交单；1.4 、西安市可勘察测绘院引测高程成果表及相关详图进行编制；1.5 、本工程施工组织设计。2、工程概况2.1 、本工程金地西沣路 4号地安置回迁项目， 位于陕西省西安市雁塔区翟家堡村地区。2.2、总建筑面积约 114949.43m2。其中12#楼21286.26 m2，地下一层，地上 34层，建筑高度为 98.40m；13#楼21431.21 m2，地下一层，地上34层，建筑高度为 98.81m；14#楼27414.99 m2，地下一层，地上 33层，建筑高度为 98.20m，裙房 3层；23#楼17837.57 m2，地下一层，地上 34层，建筑高度为 98.90m；9#楼24395.70m2，地下一层，地上 33层，建筑高度为 96.3m，裙房 3层与14#相连； 7#楼1291.85 m2，地上 2层，建筑高度 7.8 m ；8#楼1291.85 m2，地上 2层，建筑高度 7.8 m。结构类型为框架剪力墙结构，建筑规模为高层住宅，抗震防裂度为8度。2.3、本工程测量特点及难点本工程为群体高层小区，由于分段较多，层高过高等因素的影响，因此水平...
