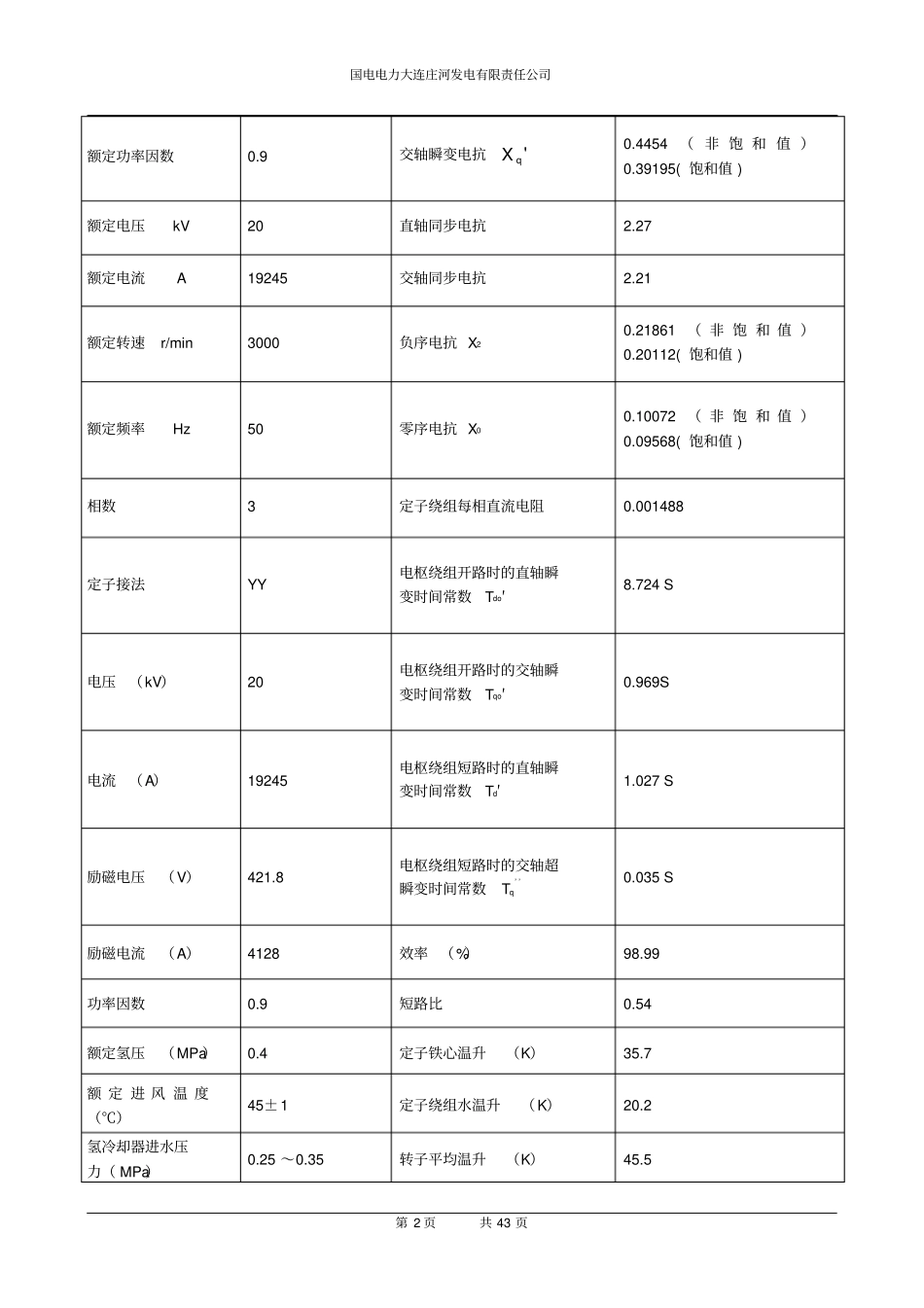

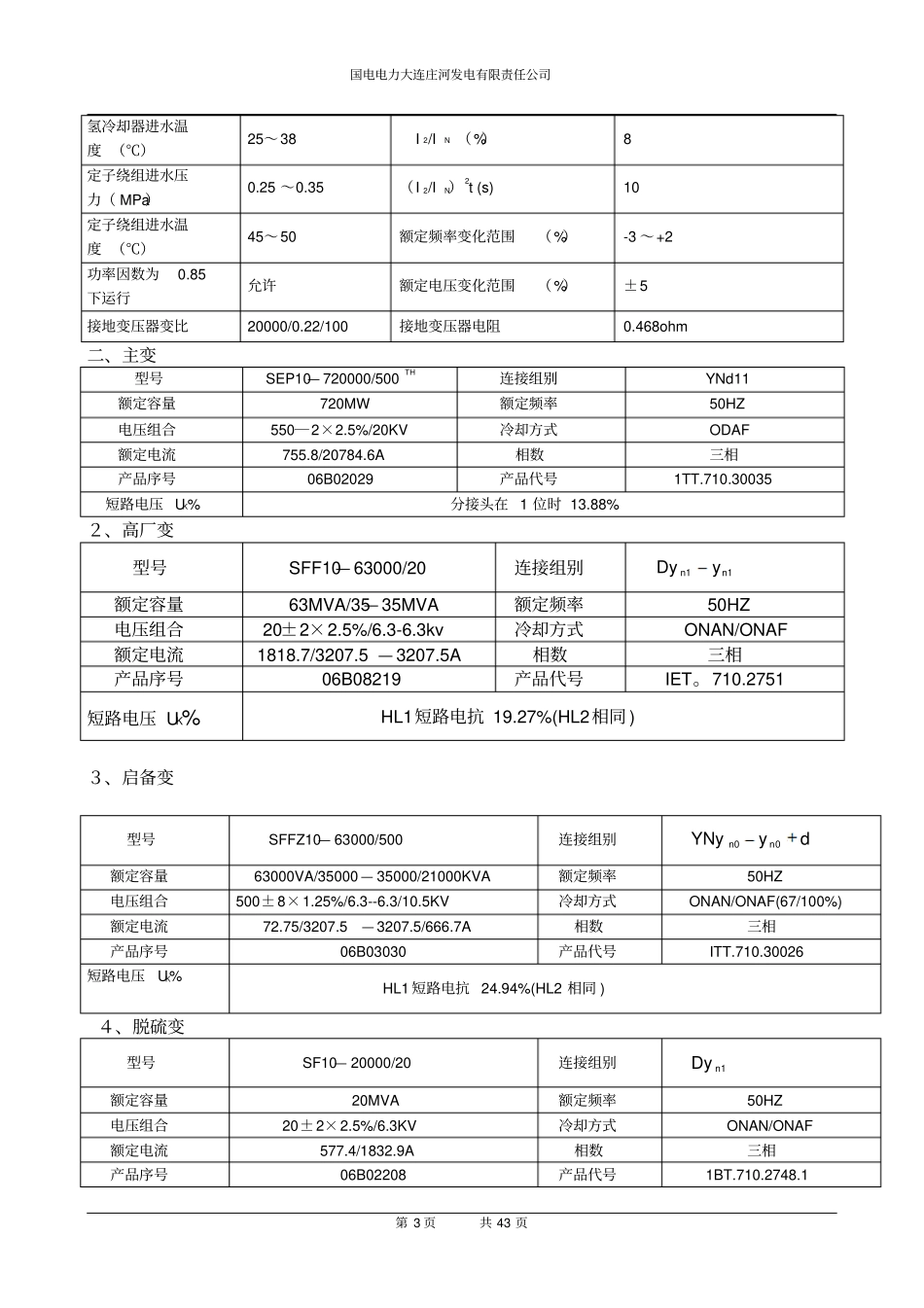

国电电力大连庄河发电有限责任公司第 1 页共 43 页目录第一部分设备参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 2 页第二部分发电机保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 3 页第三部分主变保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 16 页第四部分启备变保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 21 页第五部分高厂变保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 27 页第六部分脱硫变保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 32 页第七部分励磁变保护整定计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 36 页第八部分非电量保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 41 页第九部分失磁保护动作PQ方程计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第38 页第十部分短路电流计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 40 页第十一部分保护调试定值单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第 42 页第一部分设备参数１ 、发电机型号QFSN-600-2YHG 定子对地电容 / 相μ F 0.227 额定容量 MVA 666.67 直轴超瞬变电抗0.22156 （ 非 饱 和 值 ）0.20383( 饱和值 ) 额定功率 MW 600 直轴瞬变电抗'dX0.30353 （非饱和值） 0.2671 (饱和值 ) 最大连续出力 MW 654MW 交轴超瞬变电抗''qX0.21566 （ 非 饱 和 值 ）0.1984( 饱和值 ) 国电电力大连庄河发电有限责任公司第 2 页共 43 页额定功率因数0.9 交轴瞬变电抗'qX0.4454（ 非 饱 和 值 ）0.39195( 饱和值 ) 额定电压 kV 20 直轴同步电抗2.27 额定电流 A 19245 交轴同步电抗2.21 额定转速 r/min 3000 负序电抗 X20.21861 （ 非 饱 和 值 ）0.20112( 饱和值 ) 额定频率 Hz 50 零序电抗 X0 0.10072 （ 非 饱 和 值 ）0.09568( 饱和值 ) 相数3 定子绕组每相直流电阻0.001488 定子接法YY 电枢绕组开路时的直轴瞬变时间常数Tdo′8.724 S 电压（kV）20 电枢绕组开路时的交轴瞬变时间常数Tqo′0.969S 电流（A）19245 电枢绕组短路时的直轴瞬变时间常数Td′1.027 S 励磁电压（V）421.8 电枢绕组短路时的交轴超瞬变时间常数Tq’’0.035 S 励磁电流（A）4128 效率 （%）98.99 功率因数0.9 短路比0.54 额定氢压（MPa...
