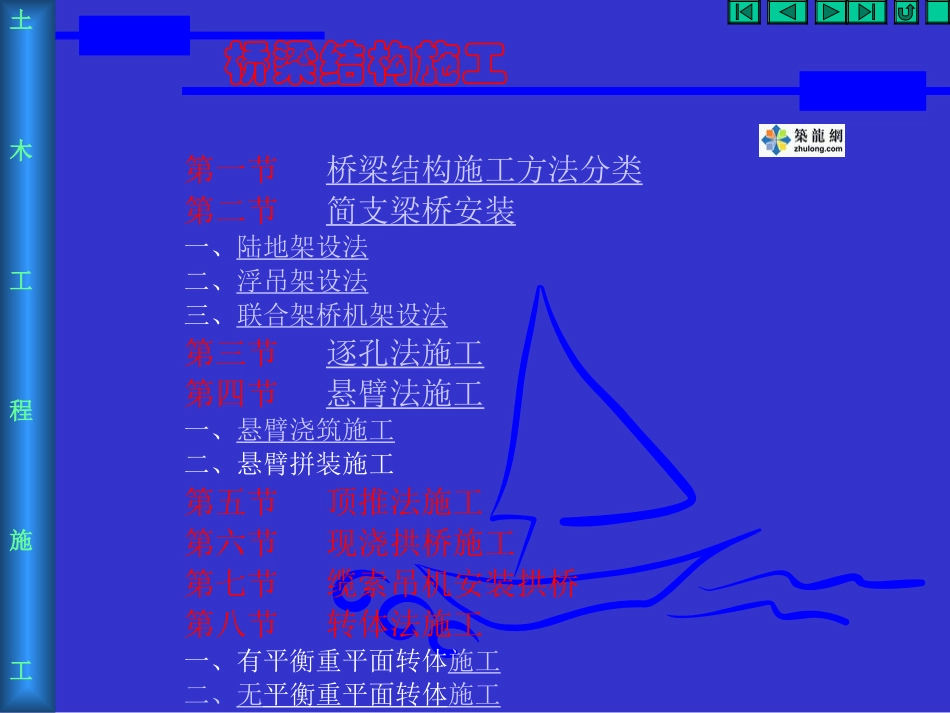

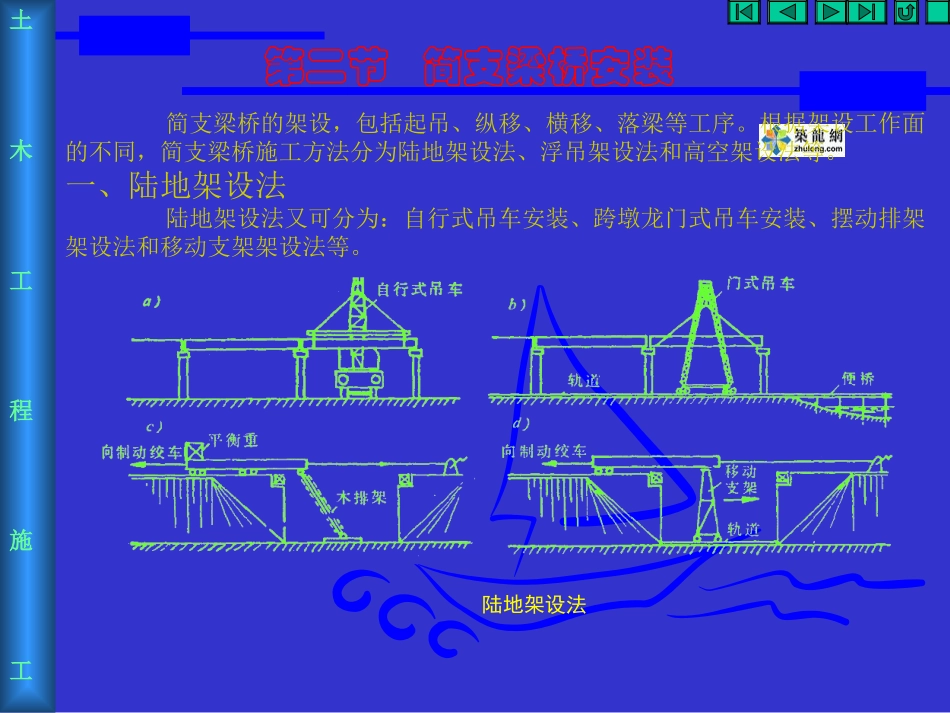

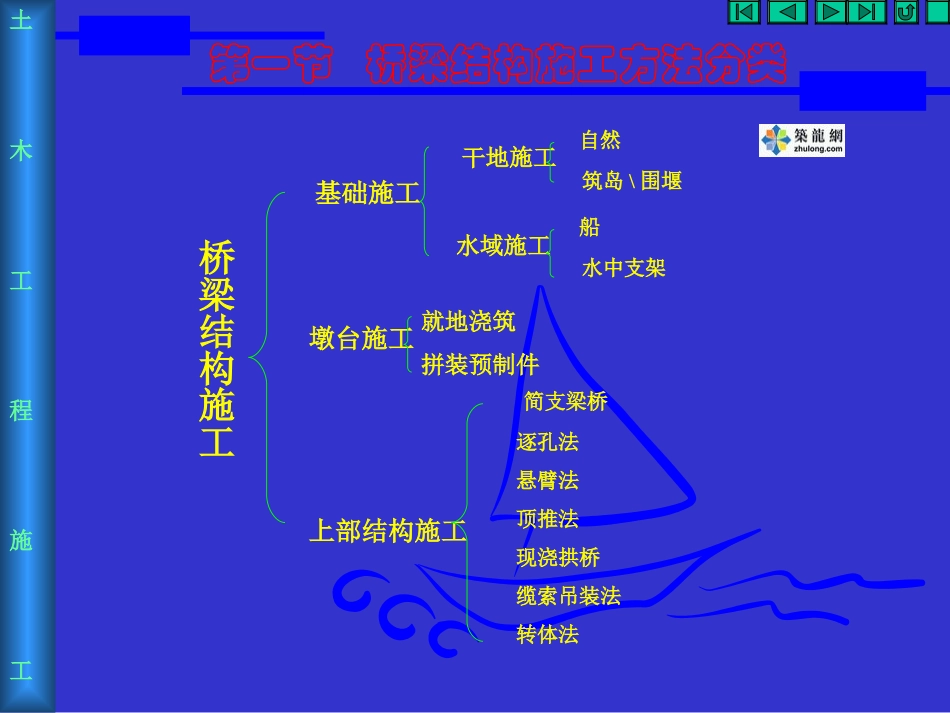

土木工程施工桥梁结构施工第一节桥梁结构施工方法分类第二节简支梁桥安装一、陆地架设法二、浮吊架设法三、联合架桥机架设法第三节逐孔法施工第四节悬臂法施工一、悬臂浇筑施工二、悬臂拼装施工第五节顶推法施工第六节现浇拱桥施工第七节缆索吊机安装拱桥第八节转体法施工一、有平衡重平面转体施工二、无平衡重平面转体施工土木工程施工第一节桥梁结构施工方法分类基础施工墩台施工上部结构施工简支梁桥逐孔法悬臂法顶推法现浇拱桥缆索吊装法转体法船水中支架自然筑岛\围堰干地施工水域施工就地浇筑拼装预制件桥梁结构施工土木工程施工第二节简支梁桥安装简支梁桥的架设，包括起吊、纵移、横移、落梁等工序。根据架设工作面的不同，简支梁桥施工方法分为陆地架设法、浮吊架设法和高空架设法等。一、陆地架设法陆地架设法又可分为：自行式吊车安装、跨墩龙门式吊车安装、摆动排架架设法和移动支架架设法等。陆地架设法土木工程施工第二节简支梁桥安装二、浮吊架设法此法主要用于在海上或水深河道上架桥。这种架梁方法的优点是吊车的吊装能力较大，施工较安全，工作效率高；缺点是需要大型浮吊。浮吊架设法牵引船浮式吊车装梁船土木工程施工第二节简支梁桥安装三、联合架桥机架设法联合架桥机架设法是高空架设法的一种。如图所示，联合架桥机的构造主要由三部分组成：钢导梁、门式吊车和托架(又称蝴蝶架)。在架梁前，首先要安装钢导梁，导梁顶面铺设供平车和托架行走的轨道。预制梁由平车运至跨径上，用龙门架吊起将其横移降落就位。当一孔内所有梁架好以后，将龙门架骑在蝴蝶架上，松开蝴蝶架，蝴蝶架挑着龙门架，沿导梁轨道，移至下一墩台上去。如此循环下去，直至全部架完。联合架桥机架梁1-钢导梁；2-门式吊车；3-托架(运送门式吊车用)土木工程施工第三节逐孔法施工逐孔施工法主要适用于建造中等跨径桥梁。逐孔施工法从施工技术方面可以分为用临时支承组拼预制节段逐孔施工、使用移动支架逐孔现浇施工(移动模架法)、整孔吊装或分段吊装的逐孔施工。移动模架法是逐孔施工法中应用较多的一种，主要用于建造孔数多、桥跨较长、桥墩较高及桥下净空受到约束的桥梁。支架分为落地式和梁式，如图所示。使用移动支架逐孔现浇施工(a)落地式支架；(b)梁式支架土木工程施工第四节悬臂法施工悬臂施工法是从桥墩开始，两侧对称现浇梁段或将预制节段对称进行拼装。前者为悬臂浇筑施工，后者为悬臂拼装施工。一、悬臂浇筑施工1.施工挂篮挂篮是悬臂浇筑施工的主要工艺设备，它是一个能沿轨道行走的活动脚手架。挂篮的主要组成部分有承重系统、悬吊系统、锚固系统、行走系统、模板与支架系统。挂篮结构简图1-底模板；2,3,4-悬吊系统；5-承重结构；6-行走系统；7-平衡重；8-锚固系统；9-工作平台土木工程施工第四节悬臂法施工用挂篮浇筑初始几对梁段时，墩顶工作面窄，两侧挂篮的承重结构应连在一起，如图所示。待梁浇筑到一定长度后再将两侧承重结构分开，如图所示。使用挂篮的两种施工状态土木工程施工第四节悬臂法施工2.悬臂施工工艺流程（1）挂篮前移就位；（2）安装箱梁底模；（3）安装底板及肋板钢筋；（4）浇底板混凝土及养生；（5）安装肋模、顶模及肋内预应力管道；（6）安装顶板钢筋及顶板预应力管道；（7）浇筑肋板及顶板混凝土；（8）检查并清洁预应力管道；（9）混凝土养生；（10）拆除模板；（11）穿钢丝束；（12）张拉预应力钢束；（13）管道灌浆。二、悬臂拼装施工1.块件预制块件应在台座上连续啮合预制，一般是在工厂或桥位附近将梁体沿轴线划分成适当长度的块件，然后进行预制。块件预制土木工程施工第四节悬臂法施工2.块件的运输与拼装块件的运输方式分为场内运输、块件装船和浮运。块件的拼装根据施工现场的实际情况采用不同的方法。常用的方法有自行式吊车拼装、门式吊车拼装、水上浮吊拼装、高空悬拼等。图(a)是用沿轨道移动的伸臂吊机进行悬拼的示意图。图(b)是用拼拆式活动吊机进行悬拼的示意图。图(c)是用缆索起重机吊运和拼装块件的示意图。高空悬臂拼装土木工程施工第四节悬臂法施工悬拼过程中的接缝形式有湿接缝、干接缝、半干接缝和胶接缝等几种。图(a)为湿接缝，图(b...
