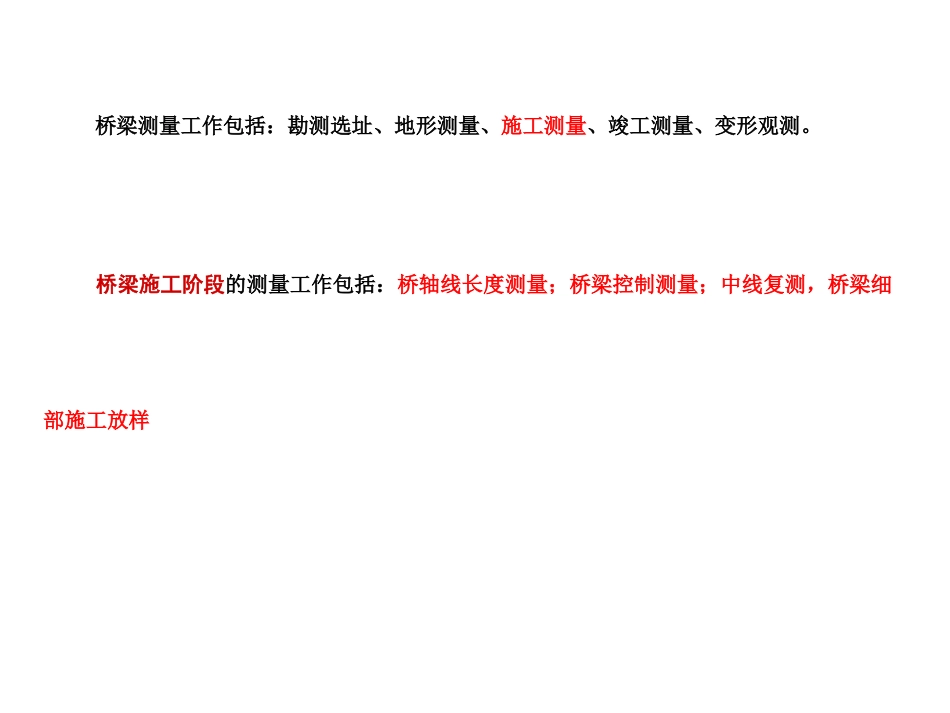

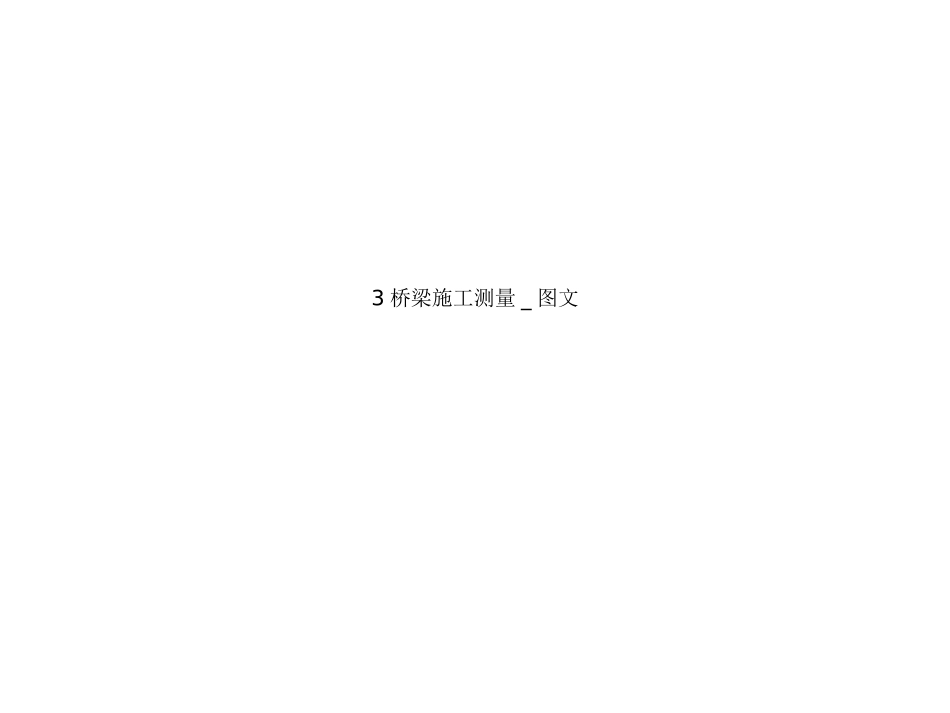

3桥梁施工测量_图文2桥梁测量工作包括：勘测选址、地形测量、施工测量、竣工测量、变形观测。桥梁施工阶段的测量工作包括：桥轴线长度测量；桥梁控制测量；中线复测，桥梁细部施工放样等。另外，还要按规范要求等级进行水准测量。由于铁路桥梁的梁部构件一般都在工厂制造，在现场进行拼接和安装，这就对测量工作提出了十分严格的要求。6一、桥轴线长度所需精度估算•桥轴线——在选定的桥梁中线上，于桥头两端埋设两个控制点，两控制点间的连线称~.•为了保证墩、台定位的精度要求，首先需要估算出桥轴线长度需要的精度，以便合理地拟定测量方案。•估算公式：在现行的《测规》中，根据梁的结构形式、施工过程中可能产生的误差，推导出估算公式。桥轴线长度测量8桥轴线长度测量方法直线桥或曲线桥的桥轴线长度可用光电测距仪直接测定。直线桥或曲线桥的桥轴线长度可用光电测距仪直接测定。如果精度需要时或对于复杂特大桥，则应进行平面控制测量，这时桥轴线长度的精度估算还应考虑测设墩位的误差影响。如果精度需要时或对于复杂特大桥，则应进行平面控制测量，这时桥轴线长度的精度估算还应考虑测设墩位的误差影响。9桥梁平面控制测量•为保证桥梁与相邻线路在平面位置上正确衔接，必须在桥址两岸的线路中线上埋设控制桩。•桥梁平面控制测量的目的：建立桥梁施工平面控制网。测定桥轴线长度并据以进行墩、台位置的放样；同时，也可用于施工过程中的变形监测。•平面控制网布设形式：三角网，导线，GPS网。•桥位平面控制可以采用三角测量、导线测量或GPS测量的方法建立。10平面控制网精度等级•GPS网：二、三、四等和一级•导线及导线网：三、四等和一、二、三级；•三角形网：二、三、四等和一、二级。应根据桥梁的结构和设计要求合理确定桥梁高程控制测量高程控制网•水准路线•水准网等级的划分：为二、三、四、五等。各等级高程控制宜采用水准测量，四等及以下等级可采用电磁波测距三角高程测量。19•水准基点布设：一般小桥可只布设一个；在200m以内的大、中桥，宜在两岸各设一个；当桥长超过200m时，每岸至少设置两个。引桥较长时，应适当增设。水准基点是永久性的，必须十分稳固。•施工水准点的布设：结构上可以简化，但要求使用方便，也要相对稳定，且在施工时不致破坏。20•桥梁水准点应与线路水准点联测，建立统一的高程系统。连测精度不需太高，若引桥加桥长总长不超过500m，可用四等连测；大于500m可用三等连测。•水准点的高程一般采用国家水准点高程，亦可使用假定高程。21联测方法：跨河水准测量当跨河距离大于200m时，宜采用过河水准法（四等）连测两岸的水准点。跨河点间的距离小于800m时，可采用三等水准，大于800m时则采用二等水准进行测量。22•跨河水准测量的地点应尽量选择在桥渡附近河宽最窄处，两岸测站点和立尺点可布成对称图形。•图中1，2为测站点，A，B为立尺点，要求1与A，B与2距离尽量相等，并大于10m，观测时，视线距水面的高度宜大于3m。23•跨河水准测量视线较长，读数困难，在水准尺上安装一块可以沿尺上下移动的觇板,并能用固定螺丝将觇板固定于标尺任一位置；•觇板中央开一小窗，小窗中央安一水平指标线。由观测者指挥立尺员上下移动觇板，使觇板上的水平指标线落在水准仪十字丝横丝上，•立尺员在水准尺上读取标尺读数。24•桥梁本身的施工水准网应有较高精度，因为它直接影响桥梁各部放样精度。一般要求1-2等，可独立也可联测。•桥梁施工放样前，应熟悉施工设计图纸，并根据桥梁设计和施工的特点，确定放样方法；•平面位置放样宜采用极坐标法（全站仪坐标放样法）、交会法等，高程放样宜采用水准测量方法，必要时也可以采用三角高程测量方法。中线复测•定测或线路复测的精度较低，一般不能满足桥梁施工测量的精度要求。因此桥梁施工前，需对桥址线路中线以较高的精度进行复测。曲线桥的中线复测•当桥梁位于曲线上时，应对整个曲线进行复测。•检查切线方向控制桩是否在同一条直线上。如果不在同一条直线上，则应给予改正。•重新精确测定线路的转向角。•重新计算曲线综合要素。•重新标定曲线的起点和终点。αZD7-1αZD6-3AZHJD7...
