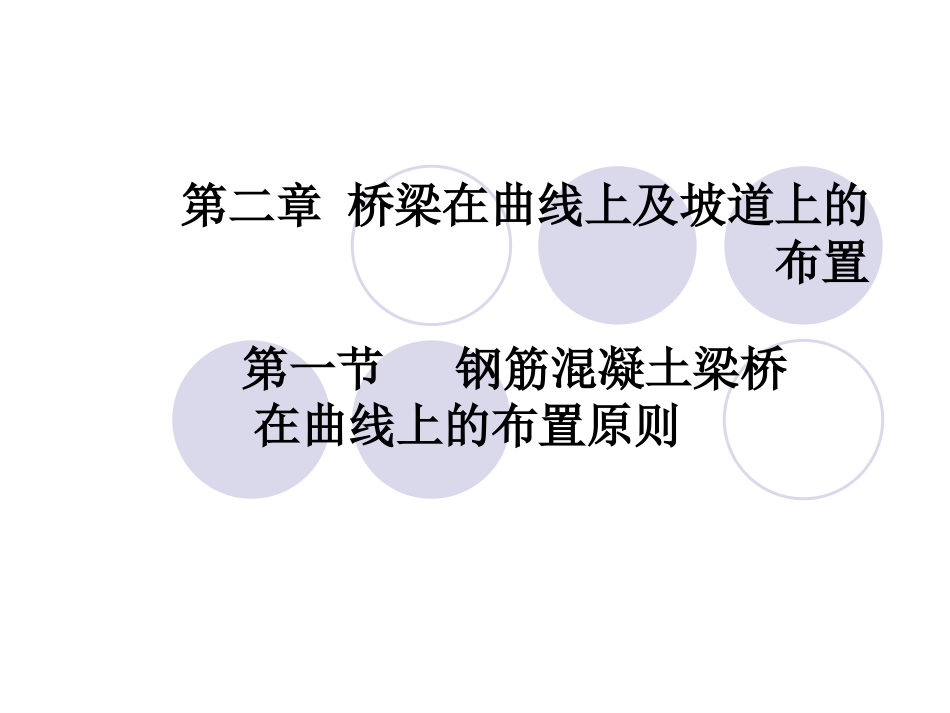

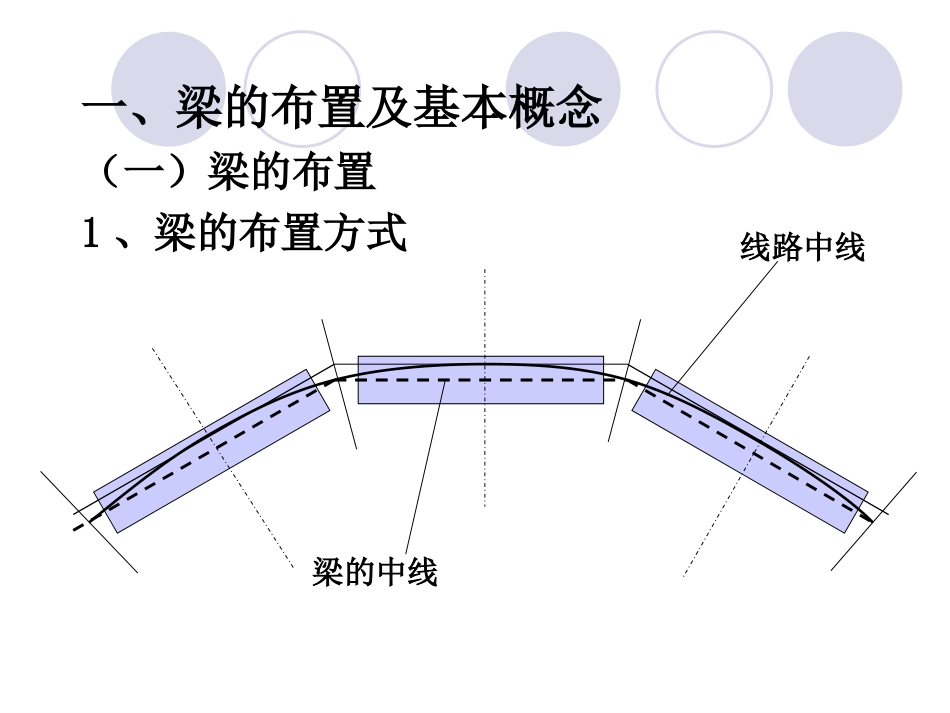

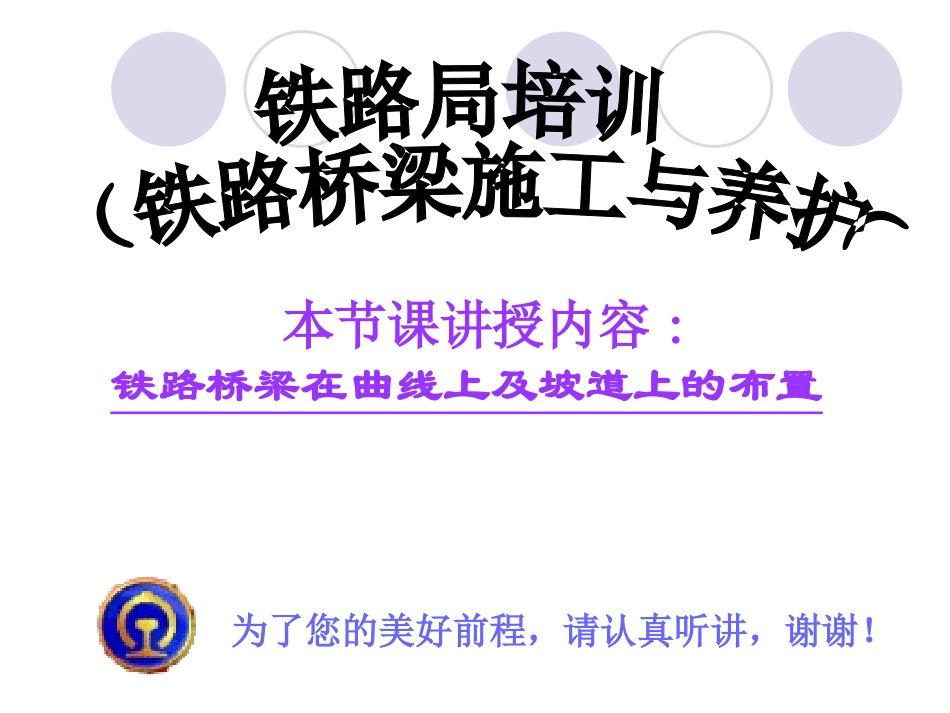

本节课讲授内容:铁路桥梁在曲线上及坡道上的布置为了您的美好前程，请认真听讲，谢谢！第二章桥梁在曲线上及坡道上的布置第一节钢筋混凝土梁桥在曲线上的布置原则一、梁的布置及基本概念（一）梁的布置1、梁的布置方式梁的中线线路中线从上图可以看出，线路中线总是在梁跨中线的外侧，当列车过桥时，外侧一片梁受力过大，且列车运行时产生离心力。为了时两片梁受力较为均衡，应把梁的中线向外侧适当移动。故出现以下两种布置方案：（1）平分中矢布置：在跨中处梁的中线平分矢距。即梁的中线与线路中线的偏距和梁的中线与线距中线的偏距相等。21fEfffE1f梁的中线桥墩中线弦线E线路中线f（2）切线布置：在跨中处梁的中线与线路中线相切。即梁的中线与线路中线的偏距；在桥墩中心处梁的中线与线路中线的偏距为。切线布置如下图所示：01ffE1f梁的中线桥墩中线弦线E线路中线f2、梁的布置方案梁的布置有两种方式，按具体情况选用。我国铁路标准设计，对曲线上的桥梁布置方案，按应力检算结果来选用。在实际工作中，对曲线上的桥梁布置方案，按跨度和半径在标准图中查阅。当中矢f值很小时，可采用平分中矢布置，也可采用切线布置。3、梁缝为了适应梁和墩台的施工误差和温度变化的影响，相邻两孔简支梁的梁端应留有空隙。对钢筋混凝土梁和预应力混凝土梁，当跨度L≤16m时，梁缝为6cm;当跨度L≥20m时，梁缝为10cm。最小梁缝：曲线内侧道碴槽最外边缘的距离；在梁的中线上，梁缝还有相应增值。（二）基本概念桥梁工作线：在曲线上桥，各孔梁中心线的连线是一折线，称桥梁工作线。桥墩轴线：过桥墩中心作一直线平分相邻两孔梁中心线的夹角，这个角平分线即桥墩横轴；过桥墩中心做桥墩横轴的垂线为桥墩纵轴。桥墩中心（无偏心）：过桥墩中心线之交点是桥墩中心。桥墩中心里程：用桥墩横轴与线路中线的交点表示的里程。偏距：桥墩中心与其对应点之间的距离。弧距：两相邻桥墩中心对应点之间的曲线长度称为弧距。但边孔之弧距为桥台胸墙至桥墩中心对应点之间的曲线长度。交点距：两相邻桥墩中心或相邻两交点（梁中线与相邻的左、右两梁中心线的交点）之间的距离称为交点距。但边孔的交点距是桥台胸墙中点与相邻桥墩中心之距离。偏角：两相邻梁中心线之转角称为偏角α。弦切角：梁中心线与桥墩中心处线路中线的切线之夹角称为弦切角β。桥墩中心桥墩工作线桥墩横轴弦线E线路中线βα偏距桥墩纵轴曲线桥测定桥墩中心位置有两种方法：1、弧距法：根据各孔桥跨的弧距与桥墩偏距来测定桥墩中心位置。2、偏角法：根据桥梁工作线的偏角与交点距来测定桥墩中心位置。二、桥墩布置（一）无偏心：桥墩中心位于相邻两梁中线之交点；桥墩横轴为相邻两梁中线夹角的平分线。桥墩布置图如下：偏距E桥梁横轴桥梁纵轴桥墩线路中线桥梁工作线无偏心桥墩切线布置（一）有偏心：由相邻梁中线交点，沿桥墩横轴向曲线外侧移动一预偏心值，作为桥墩中心。基础、墩身、墩帽均应照此施工；但支撑垫石应按桥梁工作线施工，不设预偏心。布置如下图所示：偏距E桥梁横轴桥梁纵轴桥墩线路中线桥梁工作线预偏心值有预偏心桥墩切线布置三、桥台布置（一）布置原则曲线桥台有两种布置方案：直线布置、折线布置方案的选择应根据台尾处桥台中线与线路中线的偏距值来确定方案。1、直线布置当台尾处偏距d≤10cm时，桥台可采用直线布置，即桥台中线与相邻梁的中线在同一根直线上。具体布置如下图所示：2、折线布置当桥台按直线布置d＞10cm时，则桥台应按折线布置。有以下两种情况：d≤10cm线路中线梁的中线桥台中心线梁桥台（1）当梁之跨度L≤16m时，应将台尾中心置于线路中线上，即台尾处偏距E=0，如下图所示：台尾处切线桥台中心线梁的中线线路中线桥台梁E=0（2）当L＞16m时，又分两种情况：A、台尾处偏距E=0，适用于台尾处不出现负角的情况。如下图所示：线路中线台尾处切线桥台中心线梁的中线弦切角台尾正弦切角E=0B、较短的桥台，若使台尾处偏距E=0，则有可能台尾出现负角。遇此情况，应使台尾处偏距等于台前偏距，即E台尾=E台前。线路中线桥台中心线梁的中线桥台梁E=0E台尾E台前台尾是否出现负角的判定：当台尾出现负角时...
