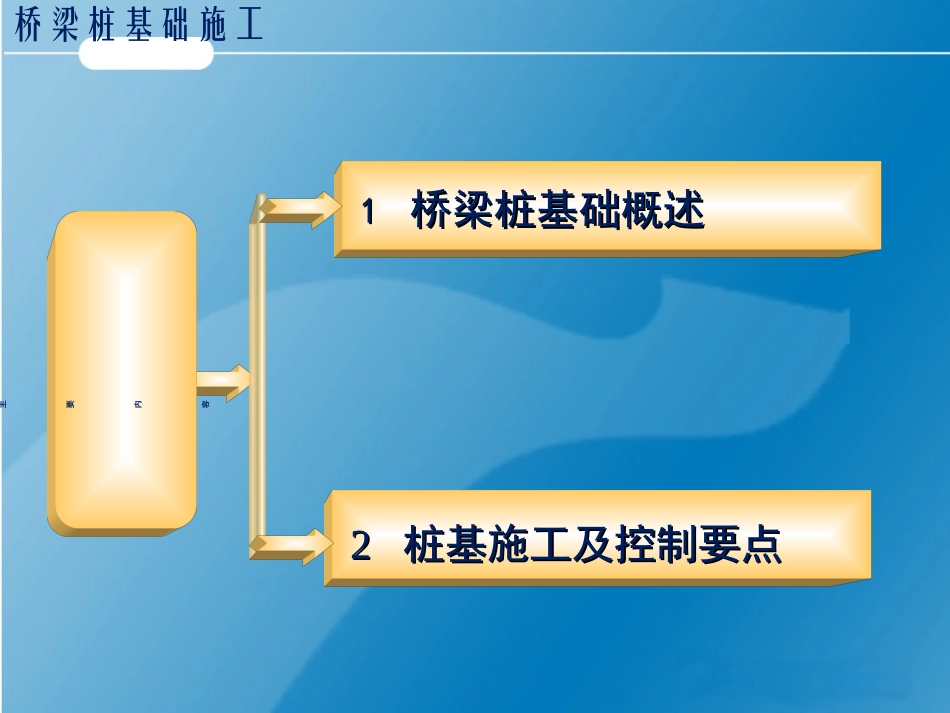

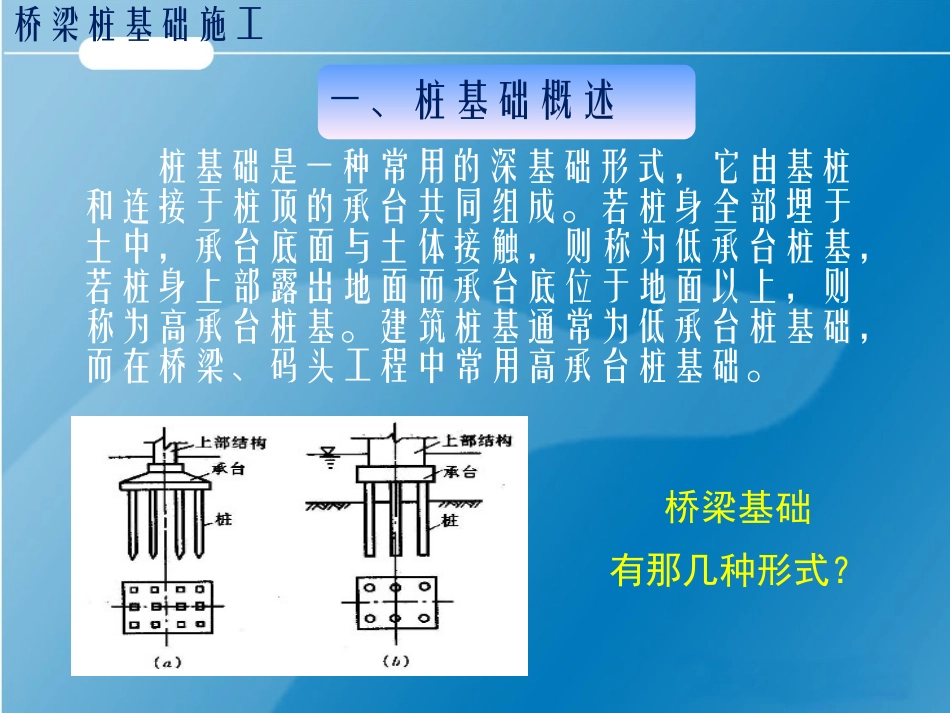

宁波二十冶建设有限公司2012年9月技术中心宁波二十冶建设公司新员工培训系列桥梁桩基础施工主要内容11桥梁桩基础概述桥梁桩基础概述22桩基施工及控制要点桩基施工及控制要点桥梁桩基础施工桩基础是一种常用的深基础形式，它由基桩和连接于桩顶的承台共同组成。若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基，若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。建筑桩基通常为低承台桩基础，而在桥梁、码头工程中常用高承台桩基础。一、桩基础概述桥梁基础有那几种形式？桥梁桩基础施工桩基础的类型：按材料：木桩、钢筋混凝土桩、预应力混凝土桩及钢桩；按照制作方法：预制桩和灌注桩；按施工方法：沉入桩、灌注桩；按承载性状：摩擦型桩和端承型桩；一、桩基础概述桥梁桩基础施工1.桩基施的施工特点：重要性两个方面：桩基础作为一种特定的基础形式，桩的质量出现问题，可能带来巨大的危害和经济损失，甚至可能出现灾难性的后果。另一方面，桩基础的造价和工程总造价之间的比值较大。施工工艺及质量控制是决定桩基质量的关键桩基础属于隐蔽工程。施工过程中的每道工序都影响桩基础最终质量的可靠性。二、桩基施工及控制要点桥梁桩基础施工1.桩基础的施工特点：桩基础施工质量检验较为严格桩基础施工完成后，不仅要检查原材料、半成品（如混凝土等）、成品（如桩）的质量，还要检查桩的实际状况，如桩位偏差、桩长、截面尺寸、桩身有无缩颈、断层、断裂等缺陷，此外，大多数工程还要求对成桩质量做非破损性综合检测，确定桩的承载力、完整性等作为工程验收的依据。二、桩基施工及控制要点桥梁桩基础施工2.桩基础施工的基本要求：严格按照图纸施工一、桩位二、桩的各项指标必须符合设计和相关规范要求二、桩基施工及控制要点公路桥涵施工技术规范，建筑桩基技术规范，工业与民用建筑灌注桩基础设计与施工规范，地基与基础工程施工及验收规范等桥梁桩基础施工2.桩基础施工的基本要求：积累整理原始施工资料桩基础施工从准备工作起至工程交工必须按规范、规程和设计要求，认真做好施工记录和中间验收记录，及时收集整理有关桩基础工程的质量保证资料，如原材料、半成品质量证明、预制桩合格证、测量放线资料、竣工测量资料、成桩记录、质量检验评定资料等二、桩基施工及控制要点桥梁桩基础施工2.桩基础施工的基本要求：基桩为通过验收前，不准进行承台或其他上部结构施工；基桩施工完成后，应停顿一段时间方可开挖基坑。二、桩基施工及控制要点桥梁桩基础施工3.桩基础施工的准备工作学习地质报告和施工图掌握地质情况，领会设计意图。通过施工图会审，对图纸中存在的问题、过严的设计要求以及施工的合力建议，均应通过图纸会审妥善处理。施工技术资料准备建筑场地与环境条件的有关资料技术经济准备现场准备物质准备二、桩基施工及控制要点桥梁桩基础施工4.桩基础施工施工方法：预制沉入法和灌注法预制沉入法：将预制的钢筋混凝土桩、钢桩或其他材料的预制桩用机械方法沉入地基中。其优点是桩能穿过各种土层到达所需要的入土深度，成桩不受地下水的影响，单桩承载力较高，且质量可靠度较好，生产效率高。常用的有：锤击法、静压法、和射水法。二、桩基施工及控制要点桥梁桩基础施工二、桩基施工及控制要点桥梁桩基础施工二、桩基施工及控制要点各种沉桩方式优缺点沉桩方法适用条件优缺点锤击法对噪声无限制的各种土层沉桩较快、噪声和震动大静压法软土层。当存在厚度大于2m的中密以上砂夹层时，不宜采用。无噪声，震动小射水法砂土、碎石土。水冲至最后1～2m时，应停止射水，用锤击沉桩至设计标高。噪声较少，震动较小。桥梁桩基础施工二、桩基施工及控制要点4.桩基础施工施工方法：预制沉入法和灌注法灌注法：在地基中用钻、冲、抓、挖、沉管以及人工开挖等各种方法成孔，然后就地灌注混凝土成桩。灌注桩可在桩身内设置钢筋笼，也可不配钢筋。优点：小直径桩和人工挖孔桩的施工设备和施工方法一般比较简单；而大直径桩可以提供较高的单桩承载力，大至上万千牛；一般灌注桩含钢率比预制桩低，混凝土强度等级也较低；钻孔和人工...
