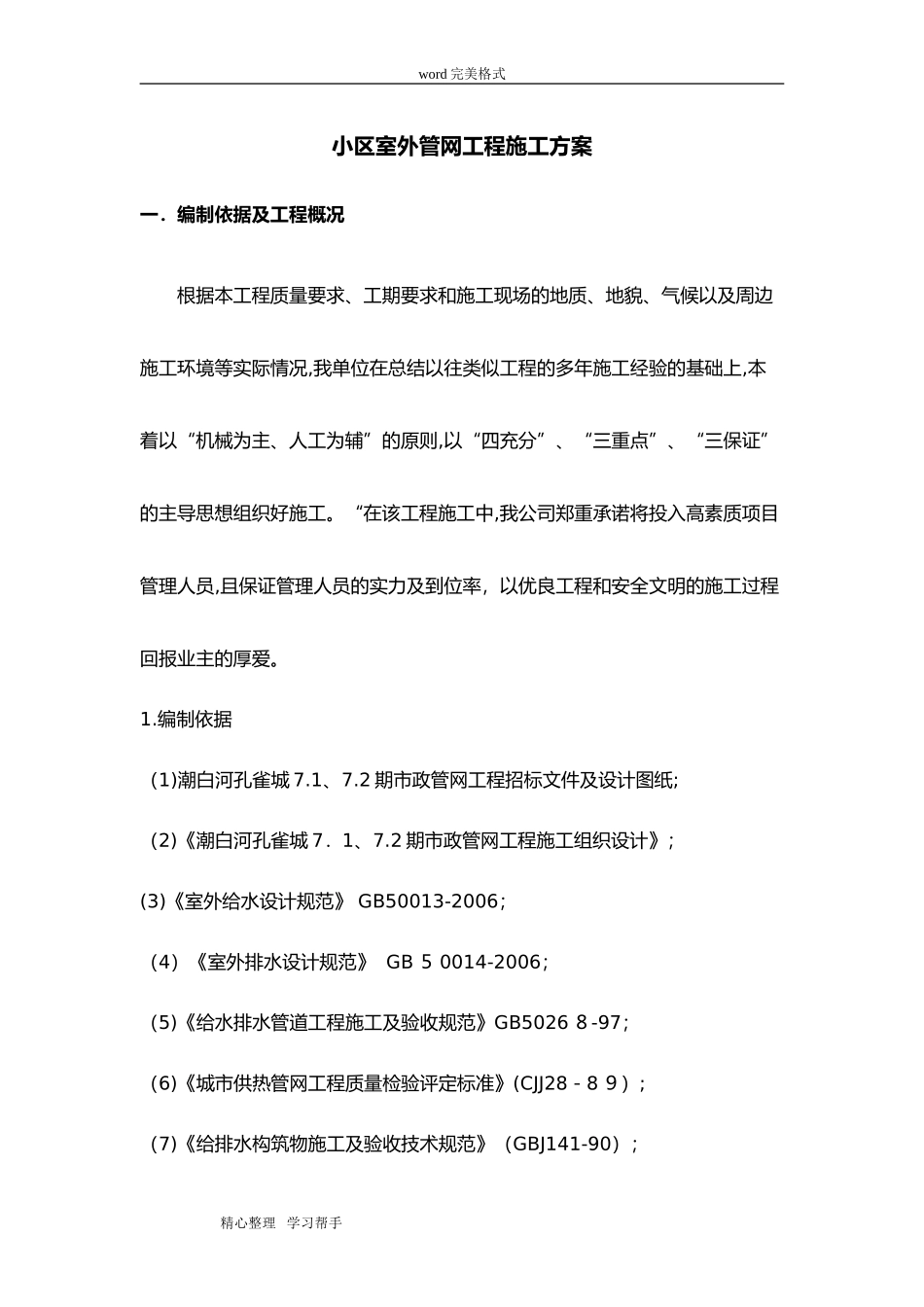

word完美格式小区室外管网工程施工方案一．编制依据及工程概况根据本工程质量要求、工期要求和施工现场的地质、地貌、气候以及周边施工环境等实际情况,我单位在总结以往类似工程的多年施工经验的基础上,本着以“机械为主、人工为辅”的原则,以“四充分”、“三重点”、“三保证”的主导思想组织好施工。“在该工程施工中,我公司郑重承诺将投入高素质项目管理人员,且保证管理人员的实力及到位率，以优良工程和安全文明的施工过程回报业主的厚爱。1.编制依据（1)潮白河孔雀城7.1、7.2期市政管网工程招标文件及设计图纸;（2)《潮白河孔雀城7．1、7.2期市政管网工程施工组织设计》；(3)《室外给水设计规范》GB50013-2006；（4）《室外排水设计规范》GB５0014-2006；（5)《给水排水管道工程施工及验收规范》GB5026８-97；（6)《城市供热管网工程质量检验评定标准》(CJJ28－8９）;（7)《给排水构筑物施工及验收技术规范》（GBJ141-90）；精心整理学习帮手word完美格式二．工程概况潮白河孔雀城7.１、７.２期市政管网工程位于项目位于河北省廊坊市大厂县,总建筑面积173808．77平米。本工程计划开工日期为２０１４年4月22日至２0１４年７月1０日，工期80日历天。小区室外管网工程包括雨、污水管道敷设、消防管道敷设、热力管道敷设、水景管道敷设和井室砌筑施工。其中给水管采用PE管(Ｄｅ1１0/Ｄe３2/Ｄe5０/Ｄe9０/Dｅ40／Ｄe７０/Dｅ80／De100/De12５／Ｄe1５０）、消防管采用焊接钢管(DＮ1００/DN150)和热镀锌钢管(DN150）、雨污水管采用PE双壁波纹管(DN2０0/DN3０0/DN1１0/ＤN400/DN5０0）、热力管采用焊接钢管(ＤＮ１5０/DN100/DN125/DN8０/DN７0)和螺旋焊接钢管(DN２０0)、水景管道采用镀锌钢管(DN1５／DN2０/DN25／ＤN100/DN32/DN50/DＮ60／ＤN80）和PＥ管(De40/Ｄe50/De63/De90）。井室工程包括砖砌井和塑料检查井两种形式。精心整理学习帮手word完美格式三.土方开挖与回填施工方案１.土方开挖⑴场地平整本工程清表工作根据施工工期安排进行,场内地坪以下的垃圾、树根、杂土,均需清理与掘除、外弃。⑵开挖前施工准备1)技术准备：施工前通知测量人员做好技术准备，以保证施工的准确性和效率要求。施工前技术负责人向所有参加的施工人员进行有针对性的技术交底，必须使每个操作者对施工的要求和步骤清楚明了；２)现场准备①提前做好土方开挖的施工安全和交通安全各项措施；②测量人员随时撒线,保证开挖线各部尺寸与标高；③妥善处理好与土建、装修和绿化单位的关系,避免交叉施工中出现不必要的矛盾；④根据现场情况确定不同的开槽断面，配备足够的机械设备,确定好土方开挖的平面顺序、进出场道路。精心整理学习帮手word完美格式⑶施工机械配置1)土方采用机械分段、分步、分层挖土，在土方挖运施工过程中,必须观测边坡稳定变化情况，严禁超挖。在挖至基底标高以上200mm时，由人工配合清底;2)管线沟槽开挖每个工作面采用WLY60A履带式液压反铲挖掘机1台，ZＬ5０装载机1台，采取流水施工作业；３)为达到绿色施工的要求,施工机械均采用高性能、低噪音、少污染的设备。⑷施工方法各管线沟槽深度由深到浅按施工顺序依次为:设计污水→设计雨水→设计电力→设计给水。局部管线视槽深度对开槽施工顺序进行调整。１)管线沟槽开挖①管道工程沟槽深度在1.5以内，管线沟槽开挖拟控制边坡为1:0．３３,沟槽开挖边坡以不造成滑坡塌方为准,确保沟槽安全，当沟槽较深土质较差时,开挖边坡可调整到1：０.5；如现场不具备放坡条件，将采用密板支撑；②开挖沟槽时，不得挖至设计标高以下,应在沟槽底面的设计标高上留精心整理学习帮手word完美格式20cm土方不用机械开挖,改用人工开挖清底;③沟槽开挖采用挖掘机和人工配合开挖，并采用分阶段分工作面进行围挡和沟槽开挖，尽量形成每个施工段同时具备管道开挖和回填的条件,减少土方的外弃和外运;④在沟槽及井、坑边缘1m范围内不得堆放挖出土方，堆放应在指定地点并安排及时外弃。堆土的最大高度不超过1.5m。堆土严禁掩埋消火栓,各种地下管道的井盖及排水设施,不得掩埋测量标志,危及临近建筑物的安全。⑸土方开挖施工技术措施1）雨天对沟槽采取可靠的覆盖和排水措...
