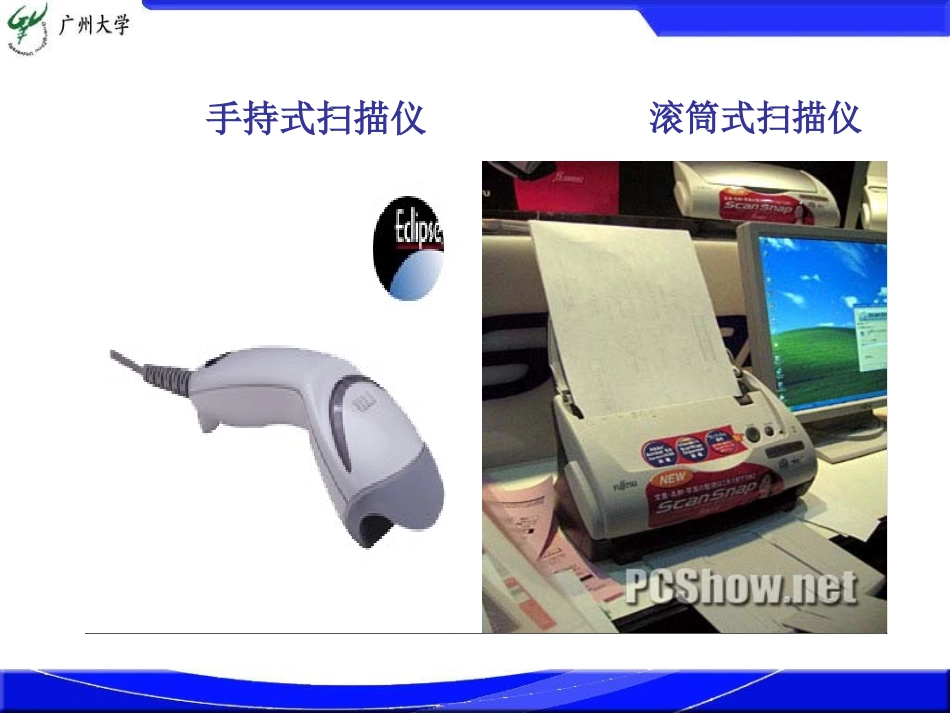

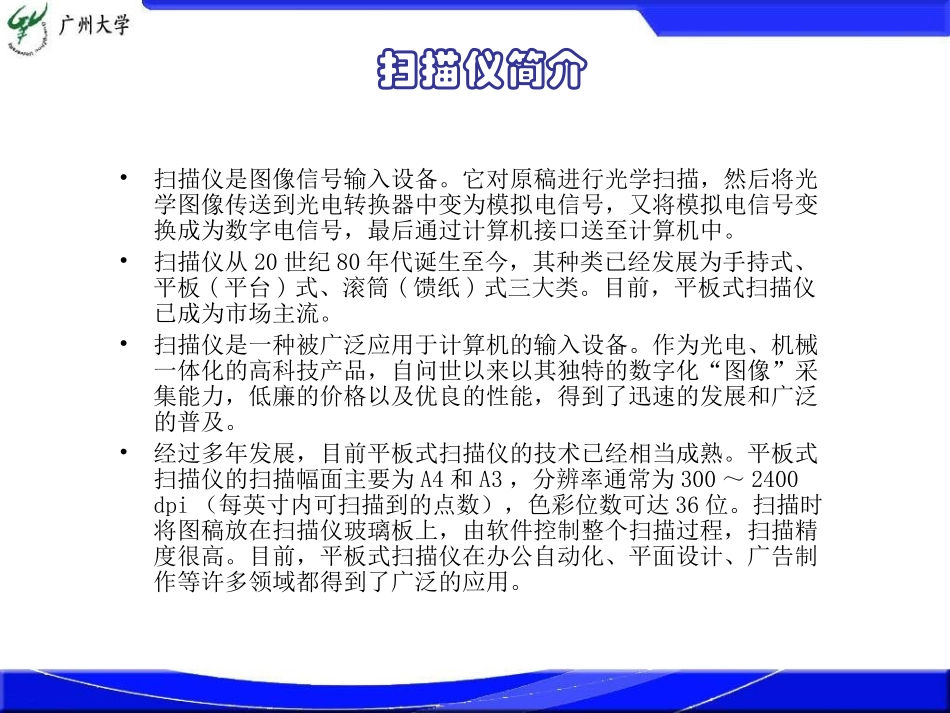

扫描仪工作原理扫描仪简介•扫描仪是图像信号输入设备。它对原稿进行光学扫描，然后将光学图像传送到光电转换器中变为模拟电信号，又将模拟电信号变换成为数字电信号，最后通过计算机接口送至计算机中。•扫描仪从20世纪80年代诞生至今，其种类已经发展为手持式、平板(平台)式、滚筒(馈纸)式三大类。目前，平板式扫描仪已成为市场主流。•扫描仪是一种被广泛应用于计算机的输入设备。作为光电、机械一体化的高科技产品，自问世以来以其独特的数字化“图像”采集能力，低廉的价格以及优良的性能，得到了迅速的发展和广泛的普及。•经过多年发展，目前平板式扫描仪的技术已经相当成熟。平板式扫描仪的扫描幅面主要为A4和A3，分辨率通常为300～2400dpi（每英寸内可扫描到的点数），色彩位数可达36位。扫描时将图稿放在扫描仪玻璃板上，由软件控制整个扫描过程，扫描精度很高。目前，平板式扫描仪在办公自动化、平面设计、广告制作等许多领域都得到了广泛的应用。手持式扫描仪滚筒式扫描仪平板式扫描仪一、扫描仪的组成结构1.上盖。主要是将要扫描的原稿压紧，以防止扫描灯的光线泄露。2.原稿台主要是用来放置扫描的原稿的地方，其四周设有标尺线以方便协助原稿放置，并能及时确定原稿扫描尺寸。中间为透明玻璃，称为稿台玻璃。3.光学成像部分俗称扫描头，即图像信息读取部分，它是扫描仪的核心部件，其精度直接影响着扫描图像的还原逼真程度。它包括以下主要部件：灯管、反光镜、镜头以及电荷耦合器件(CCD)。4.光电转换部分是指扫描仪内部的主板，扫描仪的光电转换部分主板就这么一小块，但它却是扫描仪的心脏。它是一块安置有各种电子元件的印刷电路板。它是扫描仪的控制系统，在扫描仪扫描过程中，它主要完成CCD信号的输入处理，以及对步进电机的控制，将读取的图像以任意的解析度进行处理或变换所需的解析度。其包括有A／D变换器、BIOS芯片、I／O控制芯片和高速缓存(Cache)。扫描仪工作模拟流程图光学成像部分光电转换部分除此之外，扫描仪还包括机械传动部分，主要有步进电机、驱动皮带、滑动导轨和齿轮组组成。二、扫描仪的工作原理•了解了扫描仪的构成之后，下面来谈谈扫描仪的工作原理。一般来讲，扫描仪扫描图像的方式大至有三种，即：•以光电耦合器(CCD)为光电转换元件的扫描.•以接触式图像传感器CIS(或LIDE)为光电转换元件的的扫描.•以光电倍增管(PMT)为光电转换元件的扫描.1．以光电耦合器(CCD)为光电转换元件的扫描仪工作原理•多数平板式扫描仪使用光电耦合器(CCD)为光电转换元件，它在图像扫描设备中最具代表性。其形状像小型化的复印机。•图像扫描仪的CCD是一种线性CCD，即一维图像传感器。扫描仪对图像画面进行扫描时，线性CCD将扫描图像分割成线状，每条线的宽度大约为10μm。光源将光线照射到待扫描的图像原稿上，产生反射光,CCD图像传感器根据反射光线强弱的不同转换成不同大小的电流，经A／D转换处理，将电信号转换成数字信号，即产生一行图像数据.同时，机械传动机构在控制电路的控制下,驱动光学系统和CCD扫描装置在传动导轨上与待扫原稿做相对平行移动，将待扫图像原稿一条线一条线的扫入。2．接触式图像传感器CIS(或LIDE)的扫描仪工作原理•CIS（Contactimagesensor，简称CIS）感光器件一般使用制造光敏电阻的硫化镉作感光材料，硫化镉光敏电阻本身漏电大，各感光单元之间干扰大，严重影响清晰度，这是该类产品扫描精度不高的主要原因。但它具有具有结构简单、体积小、应用方便等优点。在一些应用场合，CIS传感器比CCD或CMOS等传感器有无法比拟的优点。•LIDE(LEDInDirectExposure)二极管直接曝光技术是佳能公司独创的技术，是一种基于CIS技术的革新技术，它使用三色二极管作为光源。LIDE通过接触式图像传感器CIS从近距离接触以1：1的比例对原稿进行扫描，不需要复杂的光学系统，这就使扫描仪的尺寸可以做的较小，同时也使扫描仪变得非常轻巧。此外，由于二极管光源及扫描头移动所需要的功耗极小，这类产品能够通过PC机的USB端口提供所需的电力。接触式图像传感器•CIS•LIDE(佳能canoscanlide70扫描仪)3．光电倍增管(PhotoMultiplierTube)工作原理•与采...
