2024年管线工程监理细则修改过VIP免费

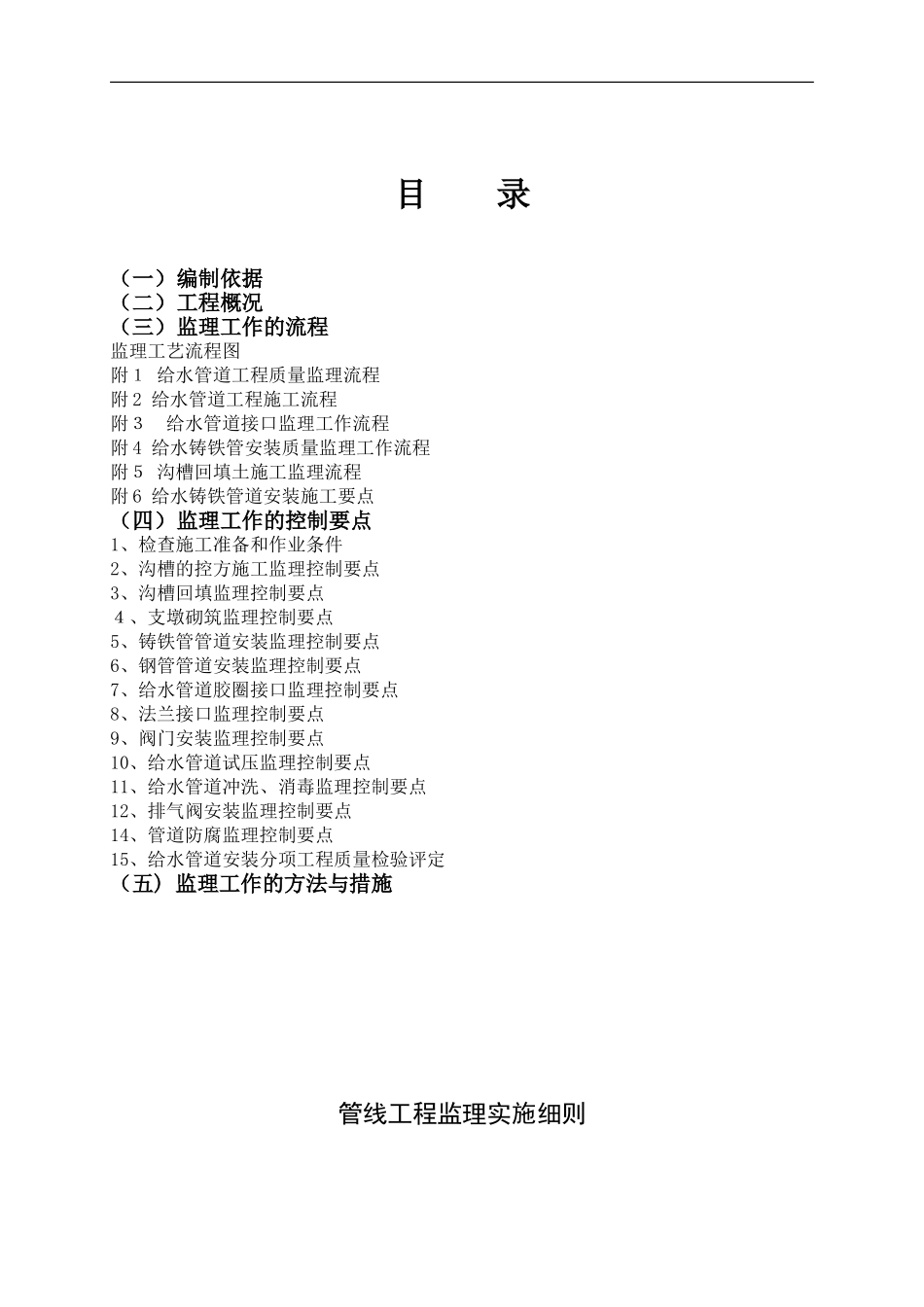

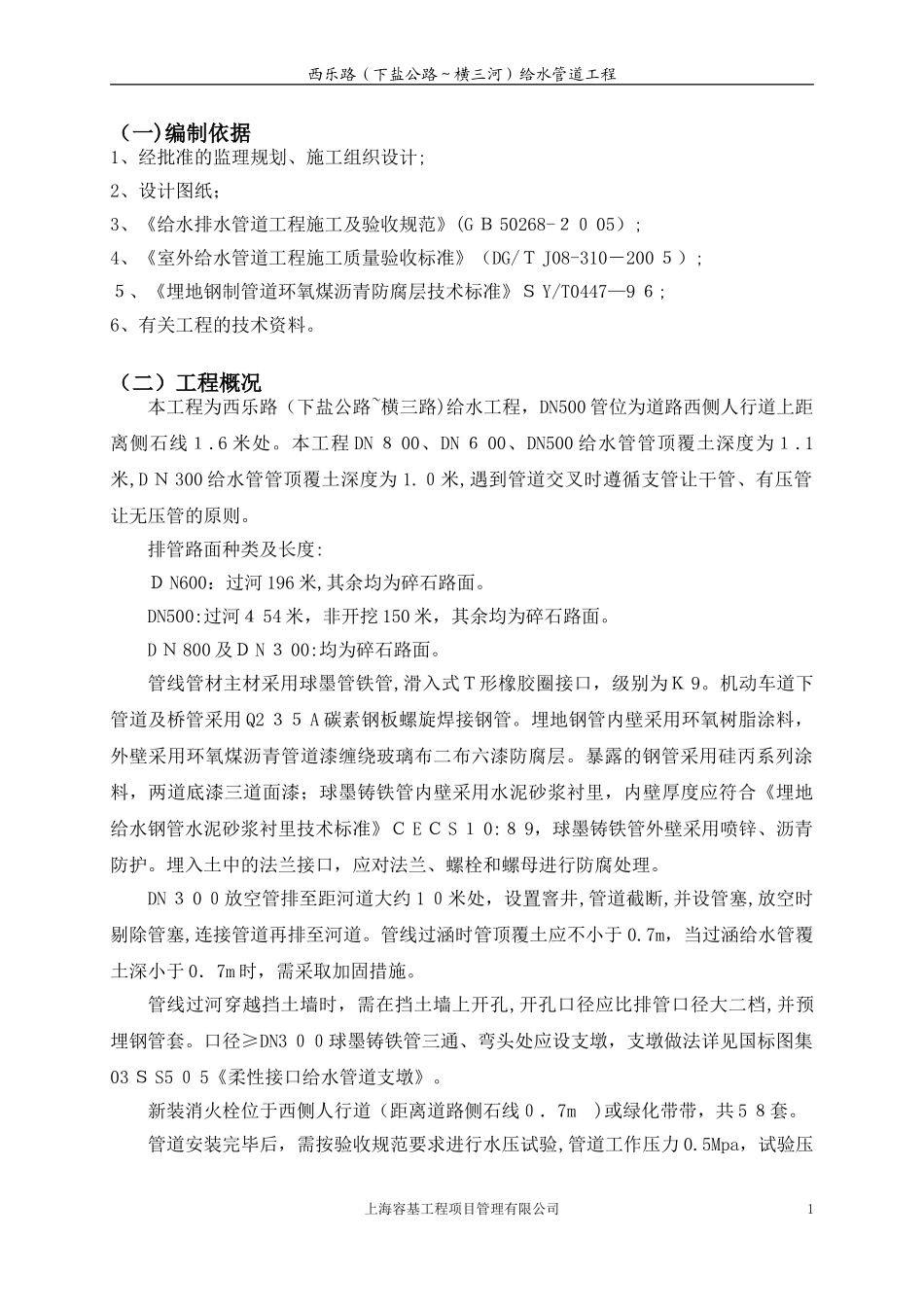

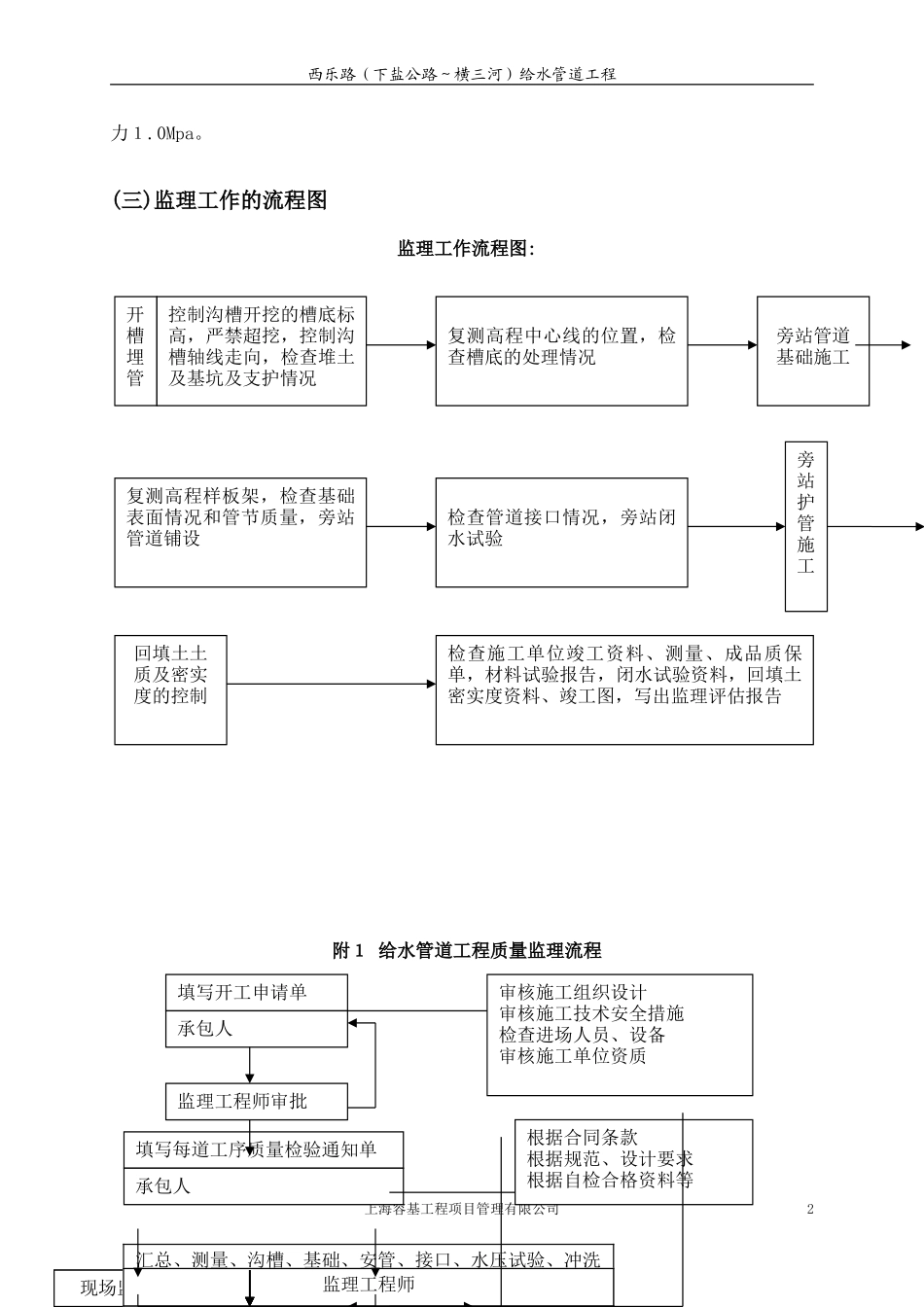

目录（一）编制依据（二）工程概况（三）监理工作的流程监理工艺流程图附１给水管道工程质量监理流程附2给水管道工程施工流程附３给水管道接口监理工作流程附4给水铸铁管安装质量监理工作流程附５沟槽回填土施工监理流程附6给水铸铁管道安装施工要点（四）监理工作的控制要点1、检查施工准备和作业条件2、沟槽的控方施工监理控制要点3、沟槽回填监理控制要点４、支墩砌筑监理控制要点5、铸铁管管道安装监理控制要点6、钢管管道安装监理控制要点7、给水管道胶圈接口监理控制要点8、法兰接口监理控制要点9、阀门安装监理控制要点10、给水管道试压监理控制要点11、给水管道冲洗、消毒监理控制要点12、排气阀安装监理控制要点14、管道防腐监理控制要点15、给水管道安装分项工程质量检验评定（五)监理工作的方法与措施管线工程监理实施细则西乐路（下盐公路～横三河）给水管道工程（一)编制依据1、经批准的监理规划、施工组织设计;2、设计图纸；3、《给水排水管道工程施工及验收规范》(GＢ50268-２０05）;4、《室外给水管道工程施工质量验收标准》（DG/ＴJ08-310－200５）;５、《埋地钢制管道环氧煤沥青防腐层技术标准》ＳY/T0447—9６;6、有关工程的技术资料。（二）工程概况本工程为西乐路（下盐公路~横三路)给水工程，DN500管位为道路西侧人行道上距离侧石线１.6米处。本工程DN８00、DN６00、DN500给水管管顶覆土深度为１.1米,DＮ300给水管管顶覆土深度为1.０米,遇到管道交叉时遵循支管让干管、有压管让无压管的原则。排管路面种类及长度:ＤN600：过河196米,其余均为碎石路面。DN500:过河４54米，非开挖150米，其余均为碎石路面。DＮ800及ＤN３00:均为碎石路面。管线管材主材采用球墨管铁管,滑入式Ｔ形橡胶圈接口，级别为Ｋ9。机动车道下管道及桥管采用Q2３５A碳素钢板螺旋焊接钢管。埋地钢管内壁采用环氧树脂涂料，外壁采用环氧煤沥青管道漆缠绕玻璃布二布六漆防腐层。暴露的钢管采用硅丙系列涂料，两道底漆三道面漆；球墨铸铁管内壁采用水泥砂浆衬里，内壁厚度应符合《埋地给水钢管水泥砂浆衬里技术标准》ＣEＣS１0:８9，球墨铸铁管外壁采用喷锌、沥青防护。埋入土中的法兰接口，应对法兰、螺栓和螺母进行防腐处理。DN３0０放空管排至距河道大约1０米处，设置窨井,管道截断,并设管塞,放空时剔除管塞,连接管道再排至河道。管线过涵时管顶覆土应不小于0.7m，当过涵给水管覆土深小于0．7m时，需采取加固措施。管线过河穿越挡土墙时，需在挡土墙上开孔,开孔口径应比排管口径大二档,并预埋钢管套。口径≥DN3００球墨铸铁管三通、弯头处应设支墩，支墩做法详见国标图集03ＳS5０5《柔性接口给水管道支墩》。新装消火栓位于西侧人行道（距离道路侧石线０．7m)或绿化带带，共5８套。管道安装完毕后，需按验收规范要求进行水压试验,管道工作压力0.5Mpa，试验压上海容基工程项目管理有限公司1西乐路（下盐公路～横三河）给水管道工程力１.0Mpa。(三)监理工作的流程图监理工作流程图:附１给水管道工程质量监理流程上海容基工程项目管理有限公司复测高程样板架，检查基础表面情况和管节质量，旁站管道铺设控制沟槽开挖的槽底标高，严禁超挖，控制沟槽轴线走向，检查堆土及基坑及支护情况复测高程中心线的位置，检查槽底的处理情况检查管道接口情况，旁站闭水试验开槽埋管旁站管道基础施工旁站护管施工回填土土质及密实度的控制检查施工单位竣工资料、测量、成品质保单，材料试验报告，闭水试验资料，回填土密实度资料、竣工图，写出监理评估报告2填写开工申请单承包人监理工程师审批填写每道工序质量检验通知单现在监理人员检查承包人实验室检测现场监理工程师试验监理工程师监理检查结果报监理工程师监理审批填写质量验收单监理工程师单项工程完成填写中间交工证书书承包人根据合同条款根据规范、设计要求根据自检合格资料等返工汇总、测量、沟槽、基础、安管、接口、水压试验、冲洗消毒等各工序的质量验收单，并编号填入《中间交工证书》监理工程师审核施工组织设计审核施工技术安全措施检查进场人员、设备审核施工单位资质西乐路（下盐公路～横三河）给水管道工程附2给水管道工程施工流程上海...
