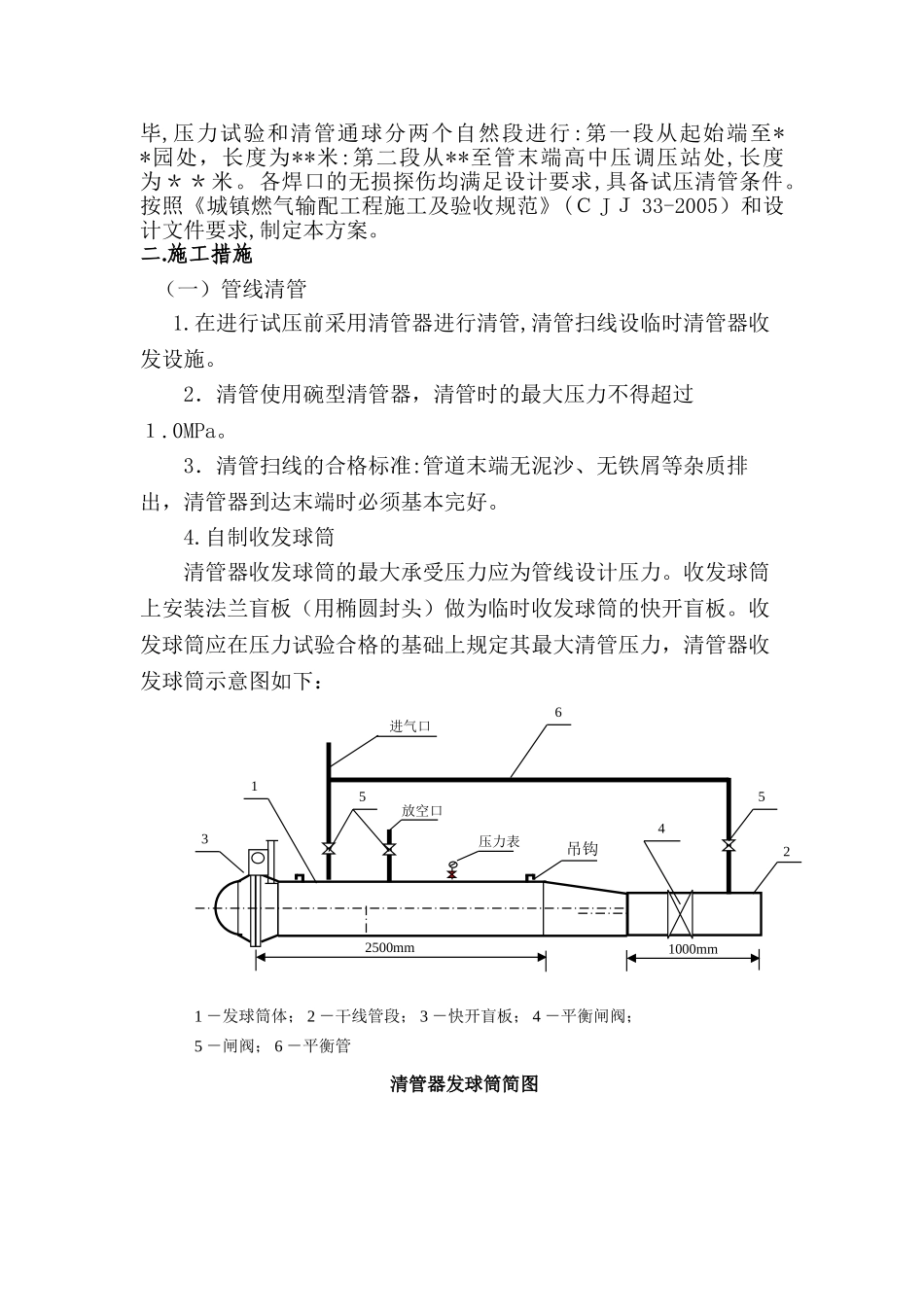

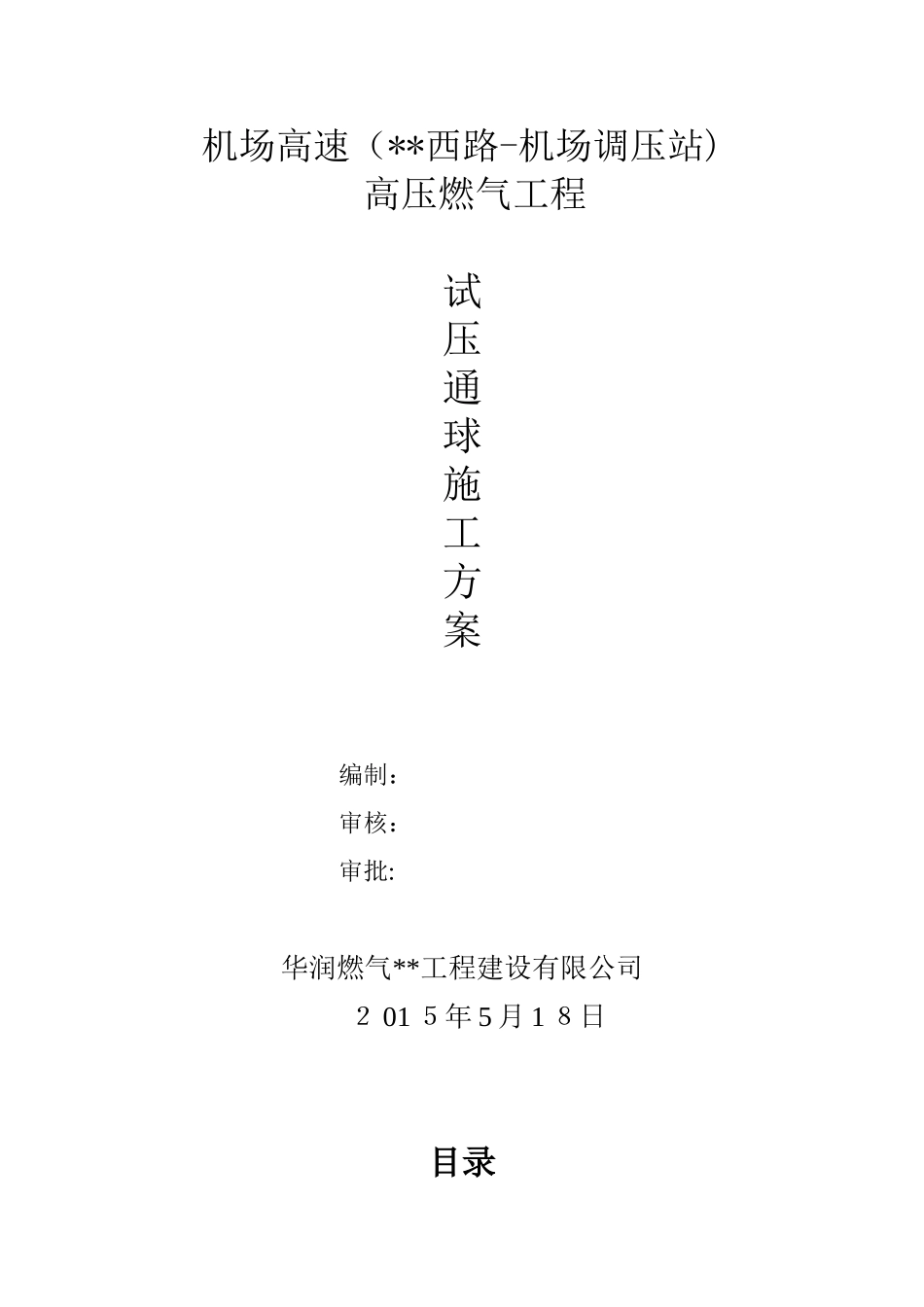

机场高速（**西路-机场调压站)高压燃气工程试压通球施工方案编制：审核：审批:华润燃气**工程建设有限公司２01５年5月1８日目录一、工程概况ﻩ3二、施工措施ﻩ3三、安全防护措施...............................................１０四、施工中所用设备及材料........................................10五、施工组织..................................................1１六、工程进度安排...................................................11管线试压、清管施工方案一.工程概况本段工程为**高压燃气工程，输送介质为天然气。管道全长约*＊KＭ。设计压力为4.0Ｍｐa，材质为L360、20#钢,高压管道采用直缝双面埋弧焊钢管、无缝钢管,管径为Φ３23.９×7.9/Φ325×10,管道防腐为３PE加强极,弯管采用缠绕带防腐，补口和局部补伤采用热缩套和热缩带。起点位**机场高速高架桥附近,与已建高压管道预留头相接。其中采用定向穿越的施工方法施工的管道总长约*＊米,其余为开挖直埋式施工。目前该段管道已全部安装完毕,压力试验和清管通球分两个自然段进行:第一段从起始端至**园处，长度为**米:第二段从**至管末端高中压调压站处,长度为＊＊米。各焊口的无损探伤均满足设计要求,具备试压清管条件。按照《城镇燃气输配工程施工及验收规范》(ＣJＪ33-2005）和设计文件要求,制定本方案。二.施工措施（一）管线清管1.在进行试压前采用清管器进行清管,清管扫线设临时清管器收发设施。2．清管使用碗型清管器，清管时的最大压力不得超过１.0MPa。3．清管扫线的合格标准:管道末端无泥沙、无铁屑等杂质排出，清管器到达末端时必须基本完好。4.自制收发球筒清管器收发球筒的最大承受压力应为管线设计压力。收发球筒上安装法兰盲板（用椭圆封头）做为临时收发球筒的快开盲板。收发球筒应在压力试验合格的基础上规定其最大清管压力，清管器收发球筒示意图如下：压力表清管器发球筒简图吊钩进气口放空口15564321000mm2500mm1－发球筒体；2－干线管段；3－快开盲板；4－平衡闸阀；5－闸阀；6－平衡管管道清管、测径简易流程图5.清管步骤按清管流程图在清管段管线的首末端安装自制收发球筒,接通供气流程。5.１清管操作必须在监理和业主在场的情况下装入清管器,封闭发球筒。压力表清管器收球筒简图吊钩放气口14321000mm2500mm1－发球筒体；2－干线管段；3－快开盲板；4－闸阀；5－通球指示仪；6－底排污口56清管器发球筒收球筒储气管低压风车压力表排气管清管器清管简图5.2安装空压机,并将空压机出口与管道进口连接好,将清管器放入发球筒内，然后启动空压机，缓慢注入空气,用压缩空气推动清管器吹扫管线,进行清扫。注意发球筒上的压力表和接收机信号,记录下清管器的起动时间和压力。5.3第一个球到达终点泄压后,开启收球筒取出清管器再封闭,同时打开发球筒装入第二个清管器，开始进气，使第二个清管器前行,重复上述清管过程。5.4清管器清扫时,其行进速度控制在４—５ｋm/h，要求对空压机排量严加控制,使清管器速度稳定。５.5清管时作好入口排量和压力记录，在收球处应观察气体颜色变化,清管器的正常行走压力为0.05MPa-0.2MＰａ，当清管器受阻时,可逐步提高压力，但最大不超过管道的设计压力。5.6清管时应及时检查清管效果,以接收口不再排出杂物为合格。清管器使用后,在下次清管前应检查清管器皮碗的外形尺寸变化,对磨损较大的必须进行更换。(二）管线试压1.本次试压采用水压试验,试压介质选择洁净水。注水完成后要在所有的接口处（除了压力表，压力天平或高压泵的接口）安装盲法兰和封头，接通打压泵开始试压。水压试验压力值、稳压时间及合格标准分类强度试验严密性试验压力值ＭPa稳压时间h压力值MPａ稳压时间h三级地区6.04４.62４合格标准无压力降为合格无压力降为合格2.试压前将量程为１0MＰa的压力表分别安装在试压管道两端。附属试压装置采用无缝钢管和球阀进行连接。在确定试压前,对试压所用管件、阀门、压力表及相关设备进行复检。注水时使用＊*处距离施工现场1０米远的河流中的河水并保持连续注水。3.强度试验采用无腐蚀洁净水为试验介质,在管内注满水之后，进行试压。试压时分级加压，在达到试验压...
