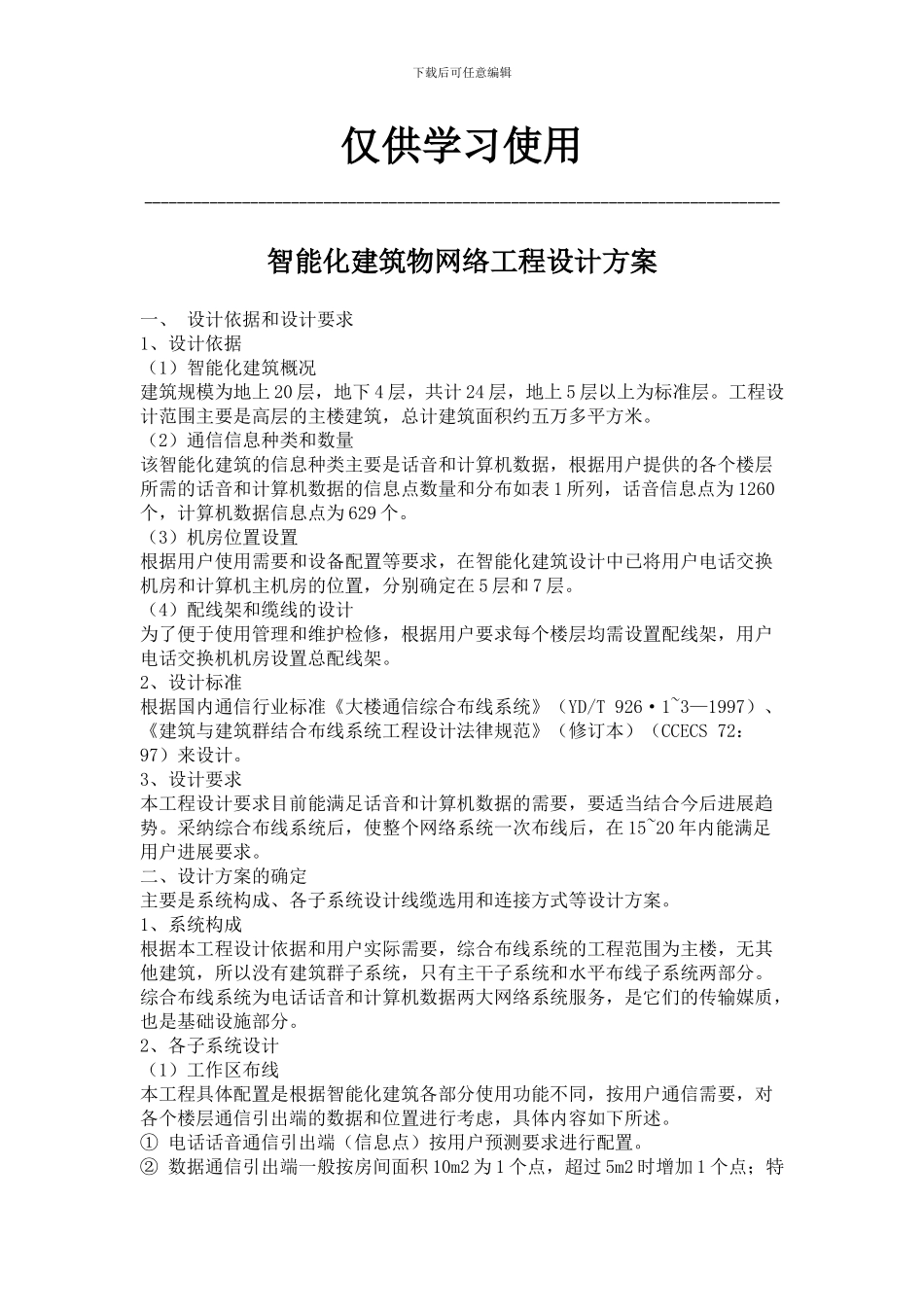

下载后可任意编辑仅供学习使用------------------------------------------------------------------------------智能化建筑物网络工程设计方案一、 设计依据和设计要求1、设计依据（1）智能化建筑概况建筑规模为地上 20 层，地下 4 层，共计 24 层，地上 5 层以上为标准层
工程设计范围主要是高层的主楼建筑，总计建筑面积约五万多平方米
（2）通信信息种类和数量该智能化建筑的信息种类主要是话音和计算机数据，根据用户提供的各个楼层所需的话音和计算机数据的信息点数量和分布如表 1 所列，话音信息点为 1260个，计算机数据信息点为 629 个
（3）机房位置设置根据用户使用需要和设备配置等要求，在智能化建筑设计中已将用户电话交换机房和计算机主机房的位置，分别确定在 5 层和 7 层
（4）配线架和缆线的设计为了便于使用管理和维护检修，根据用户要求每个楼层均需设置配线架，用户电话交换机机房设置总配线架
2、设计标准根据国内通信行业标准《大楼通信综合布线系统》（YD/T 926·1~3—1997）、《建筑与建筑群结合布线系统工程设计法律规范》（修订本）（CCECS 72：97）来设计
3、设计要求本工程设计要求目前能满足话音和计算机数据的需要，要适当结合今后进展趋势
采纳综合布线系统后，使整个网络系统一次布线后，在 15~20 年内能满足用户进展要求
二、设计方案的确定主要是系统构成、各子系统设计线缆选用和连接方式等设计方案
1、系统构成根据本工程设计依据和用户实际需要，综合布线系统的工程范围为主楼，无其他建筑，所以没有建筑群子系统，只有主干子系统和水平布线子系统两部分
综合布线系统为电话话音和计算机数据两大网络系统服务，是它们的传输媒质，也是基础设施部分
2、各子系统设计（1）工作区布线本工程具体配置是根据智
