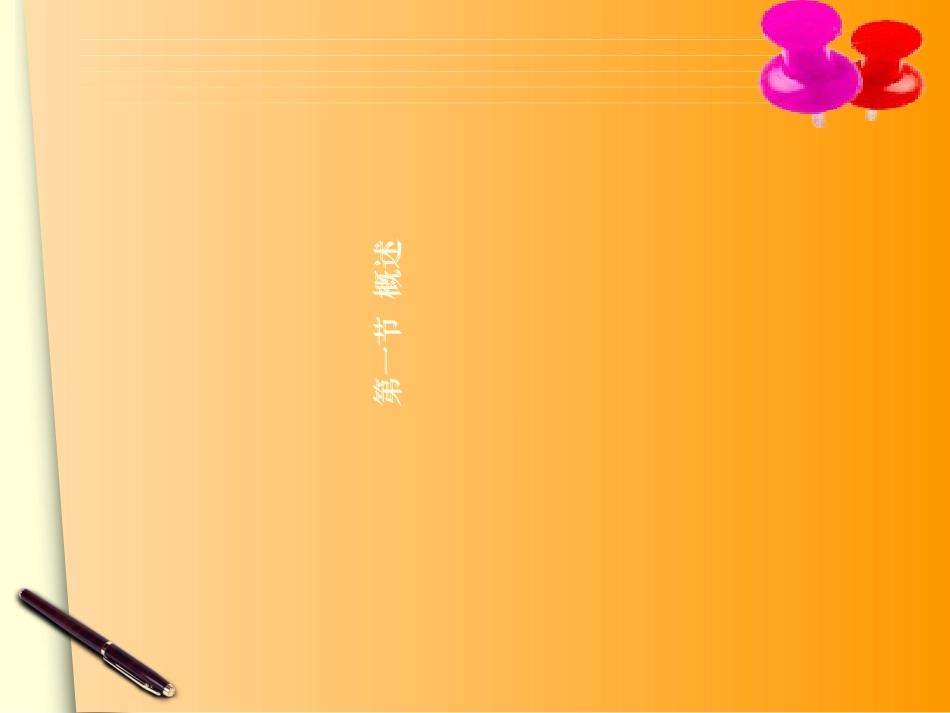

市政工程排水管道设计及施工第一节概述第一节概述将城市污水和降水，有组织地收集起来，输送到污水处理厂进行无害化处理并对其利用的整个系统，称排水工程系统。城市排水的对象，按来源及水质分类，可分为生活污水、生产废水和降水三大类。第一节概述第一节概述生活污水是指在人们的生活活动过程中所产生的污水，主要来自厨房、厕所、洗衣房等，其水质含有大量的有机物，从化学成分来看，以碳、氢、氧、硫、磷、铁、钙、镁、钾等组成的脂肪、蛋白、糖类及其衍生物，同时含有大量的细菌及寄生卵，是传染病的主要传染介质，因此对生活污水，必须进行无害化处理。第一节概述第一节概述生产废水是人们在生产过程中产生的，由于各种产品的工艺过程不同，用水量的不同，所以生产废水的水质情况和水量也不同。有的生产废水污染极其严重，称为工业污水。这些被严重污染的工业污水，会严重的污染环境，必须进行无害化处理。也有些工业废水没有严重污染，如冷却用水等知识温度升高，经冷却后尚可重复使用或循环使用。第一节概述第一节概述降水迳流是指雨、雪、雹等降到地面上的水，其中以雨水为代表，其水质随大气被污染程度和性质的不同而不同。值得注意的是雨水量的变化较大，其主要特点是季节性及集中性。在雨季以及雨季中可能有几天的降雨量很大，从而形成单位时间内的雨水迳流量很大，甚至会造成水灾，因而对雨水的及时排放，就称为排水工作者的重要任务之一。由于对城市污水及雨水的排除方式不同，所采用的管渠系统也不同，各种不同的排水方式形成了各种不同的排水体制。溢流堰式溢流井溢流堰式溢流井跳越堰式溢流井跳越堰式溢流井截流槽式溢流井截流槽式溢流井二、分流制雨、污水各用专用管渠系统排放，称为分流制，按我国现行室外排水管渠设计规范（GBJ14-87）规定，新建排水管渠都应按分流制建设，以保护水体。这里主要提醒注意的是半分流制同截流式合流制，虽然都是通过截流设备达到截流目的，但半分流制是将雨水管渠中的初期雨水截流到污水处理厂，而截流式合流制是将合流管渠中的污水截流到处理厂。排水工程系统中包括接受、排除、处理、利用等几部分。其基本组成是：室内排水设施、室外排水管网及其附属构筑物、泵站与压力管道、污水处理构筑物以及尾闾工程等五部分。进行管道布置时，要考虑下列原则：充分利用地形，主要干线要布置在地形高程较低的低谷区，以便最大限度地接入支干管渠。同时要考虑尽量沿城市街道布置在人行道下或慢车道下，以减小动荷载和便于检修。当街道宽度较大时，应考虑在街道两侧各设一条，以减少过街管；还要尽量避免地上地下交叉。避免小流量长距离的管道。在布置雨水管时，要充分利用地形，就近排入水体。一、管道布置管道定线时注意事项主干管布置在坚硬密实土壤中尽量少穿河流、铁路、山谷和高地避免与地下构筑物交叉不宜敷设在繁忙、狭窄的街道下（通常设在污水量较大一侧或地下管线较少一侧的人行道、绿化带或慢车道下，当道路宽度超过40米时，可考虑在道路两侧各设一条污水管）集中流量尽量排入上游一、管道布置管道纵坡尽可能与街道纵坡取得一致。水管的最小纵坡不得太小，一般不小于0.3%。为防止或减少沉淀，雨水管设计流速常采用自清流速，一般为0.75米／秒。为了满足管中雨水流速不超过管壁受力安全的要求，对雨水管的最大纵坡也要加以控制，通常道路纵坡大于4%时，需分段设置跌水井。第二节污水量及变化系数的概念第二节污水量及变化系数的概念由于各地、各阶层居民生活方式不一，各种居住条件及卫生设备条件不一，生活污水排除量就不一样，各地各种条件居住区的排水定额如下表。第二节污水量及变化系数的概念第二节污水量及变化系数的概念第二节污水量及变化系数的概念第二节污水量及变化系数的概念vAQ21321iRnv二、污水管道水力计算的数据控制污水管道水力计算的任务就在计算通过一定流量所必须的过水断面，从而合理地确定管径。污水管较常用的是圆形管，其水力特性是流速与流量的最大值不发生在满流状态。各种不同充满度时的流速、流量同满流时的流速、流量关系，如下表。充满度的意义是：管道以水深与管径的比值来表示，渠道...
