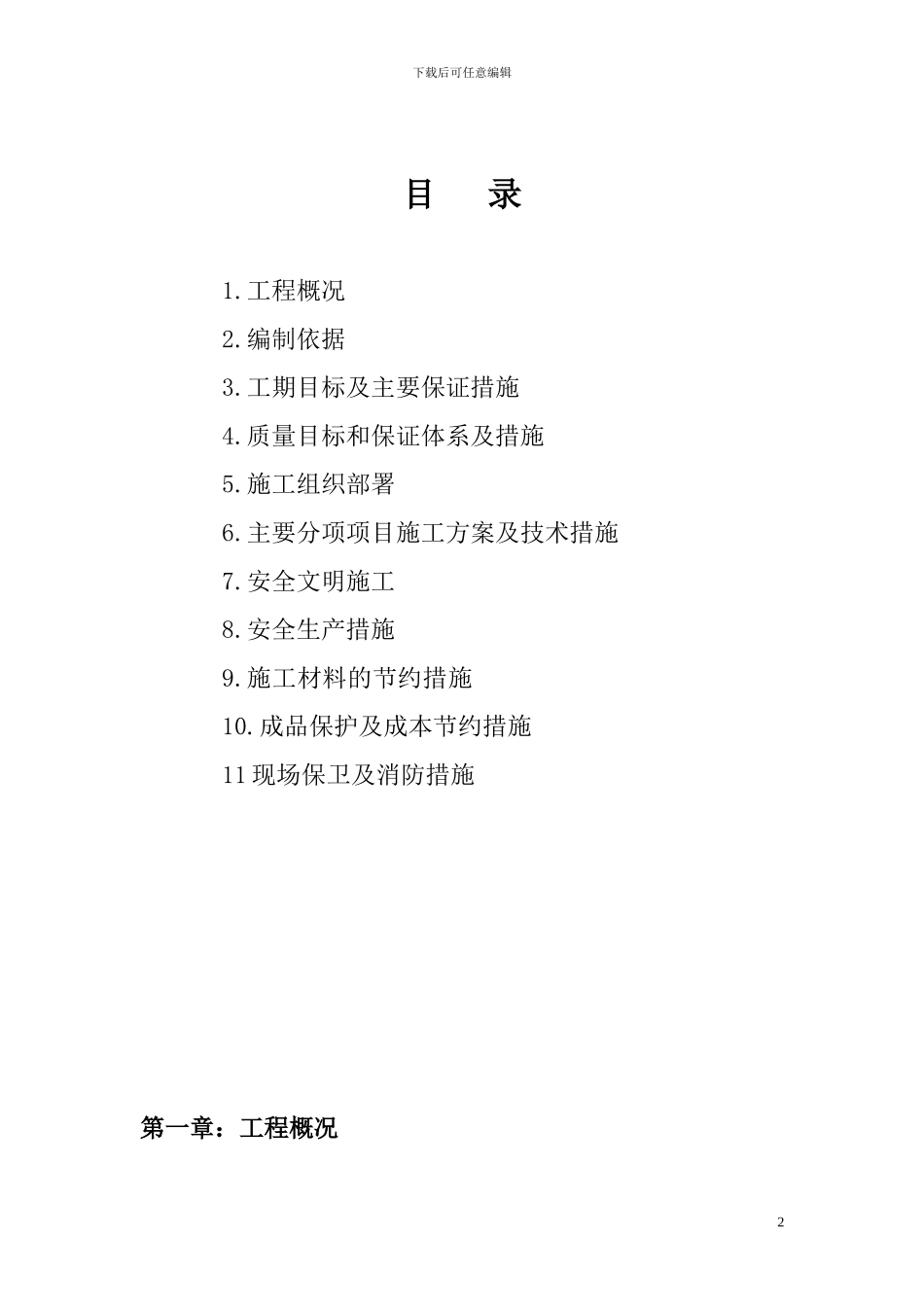

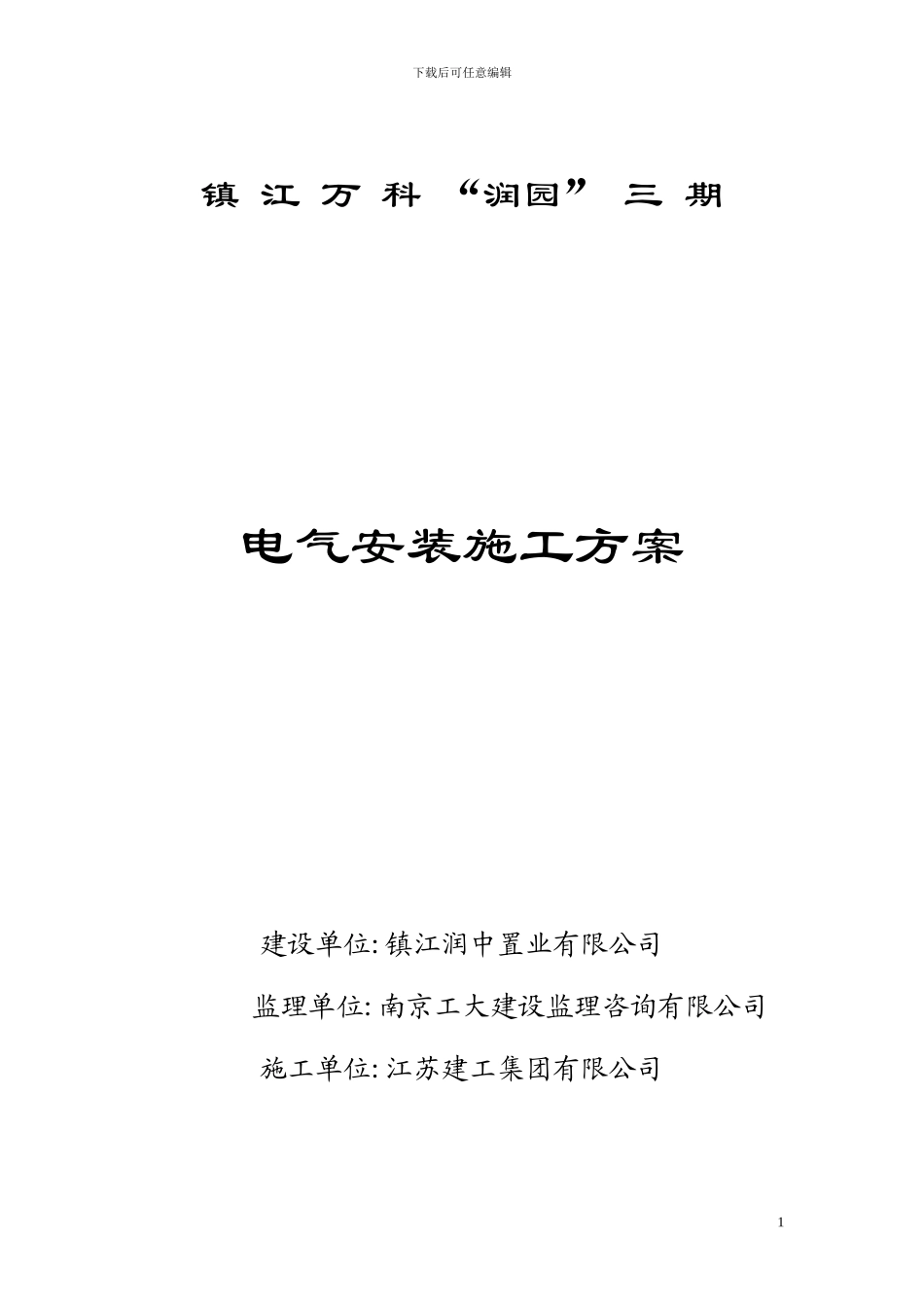

下载后可任意编辑镇 江 万 科 “润园” 三 期电气安装施工方案建设单位:镇江润中置业有限公司 监理单位:南京工大建设监理咨询有限公司施工单位:江苏建工集团有限公司1下载后可任意编辑目 录1
工期目标及主要保证措施 4
质量目标和保证体系及措施5
施工组织部署6
主要分项项目施工方案及技术措施7
安全文明施工8
安全生产措施9
施工材料的节约措施10

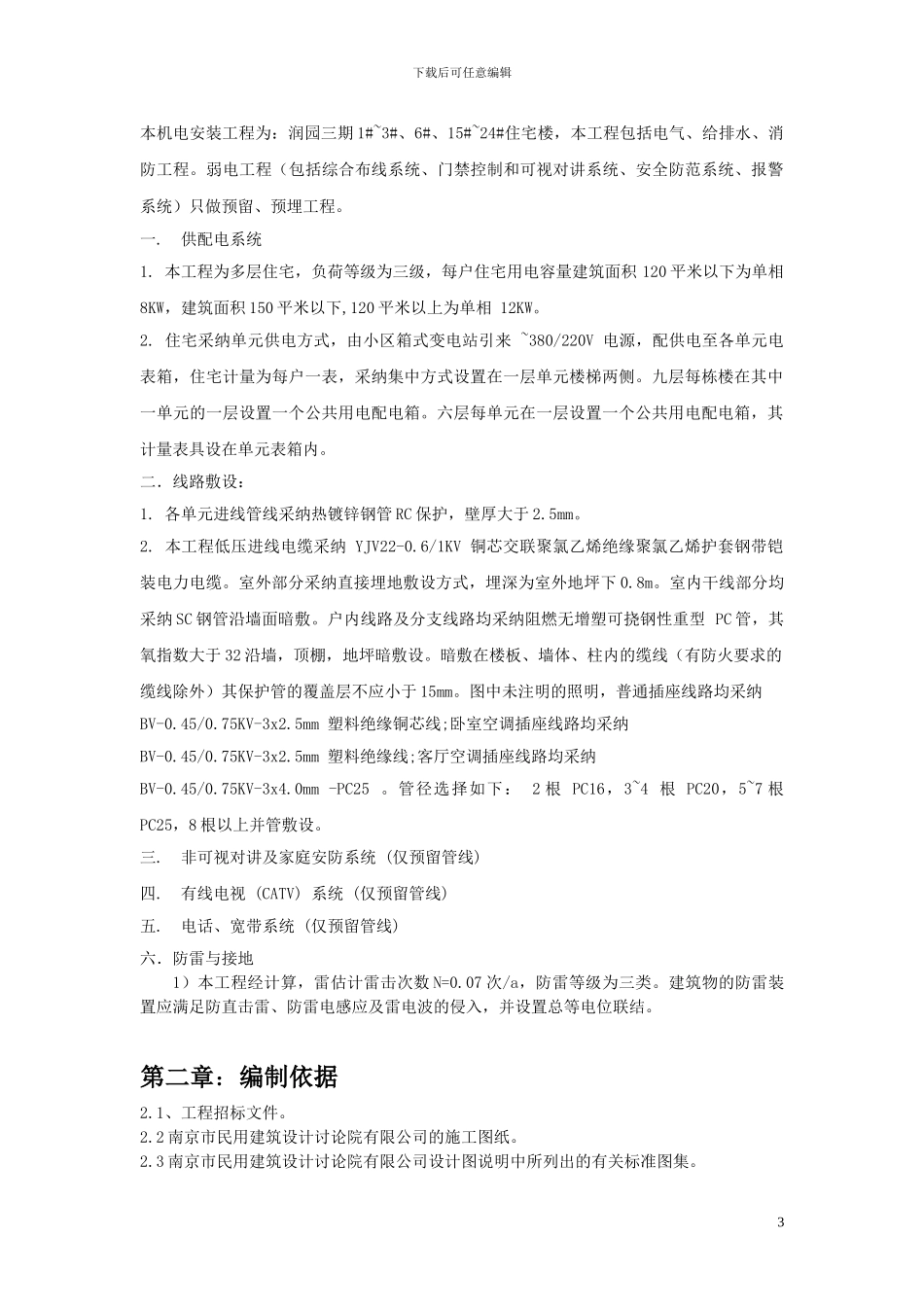

成品保护及成本节约措施11 现场保卫及消防措施第一章：工程概况 2下载后可任意编辑本机电安装工程为：润园三期 1#~3#、6#、15#~24#住宅楼，本工程包括电气、给排水、消防工程
弱电工程（包括综合布线系统、门禁控制和可视对讲系统、安全防范系统、报警系统）只做预留、预埋工程
供配电系统1
本工程为多层住宅，负荷等级为三级，每户住宅用电容量建筑面积 120 平米以下为单相 8KW，建筑面积 150 平米以下,120 平米以上为单相 12KW
住宅采纳单元供电方式，由小区箱式变电站引来 ~380/220V 电源，配供电至各单元电表箱，住宅计量为每户一表，采纳集中方式设置在一层单元楼梯两侧
九层每栋楼在其中一单元的一层设置一个公共用电配电箱
六层每单元在一层设置一个公共用电配电箱，其计量表具设在单元表箱内
二．线路敷设：1
各单元进线管线采纳热镀锌钢管 RC 保护，壁厚大于 2
本工程低压进线电缆采纳 YJV22-0
6/1KV 铜芯交联聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
室外部分采纳直接埋地敷设方式，埋深为室外地坪下 0
室内干线部分均采纳 SC 钢管沿墙面暗敷
户内线路及分支线路均采纳阻燃无增塑可挠钢性重型 PC 管，其氧指数大于 32 沿墙，顶棚，地坪暗敷设
暗敷在楼板、墙体、柱内的缆线（有防火要求的缆线除外）其保护管的覆盖层不应小于 15mm
