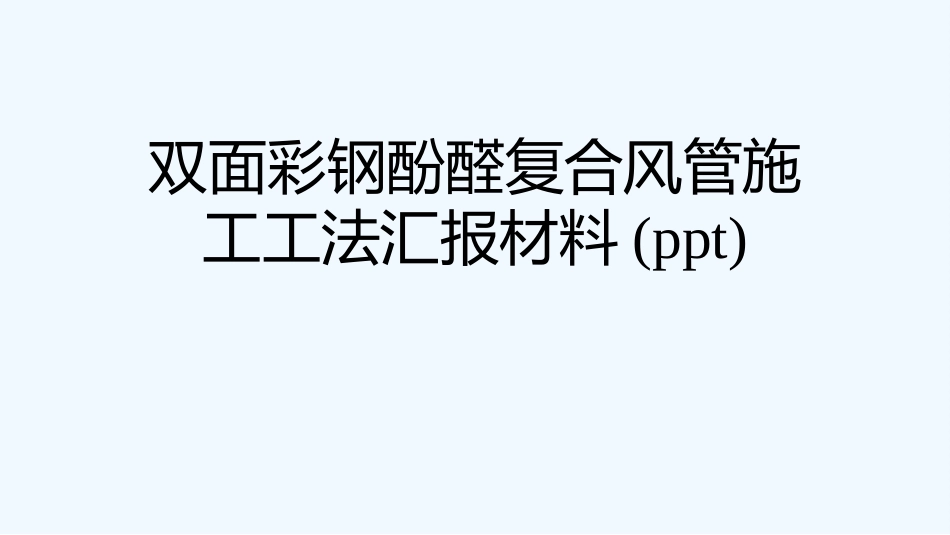

双面彩钢酚醛复合风管施工工法汇报材料_第1页
1/29

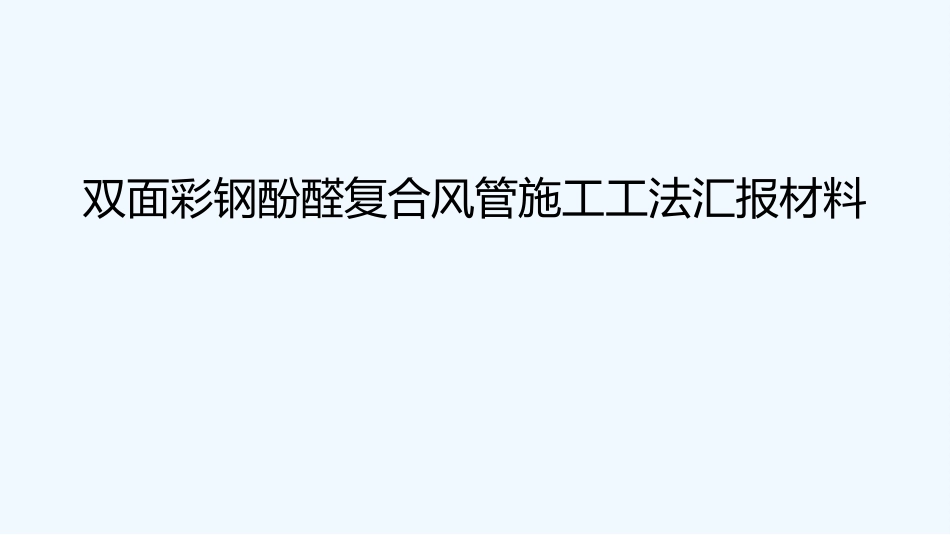

双面彩钢酚醛复合风管施工工法汇报材料_第2页
2/29

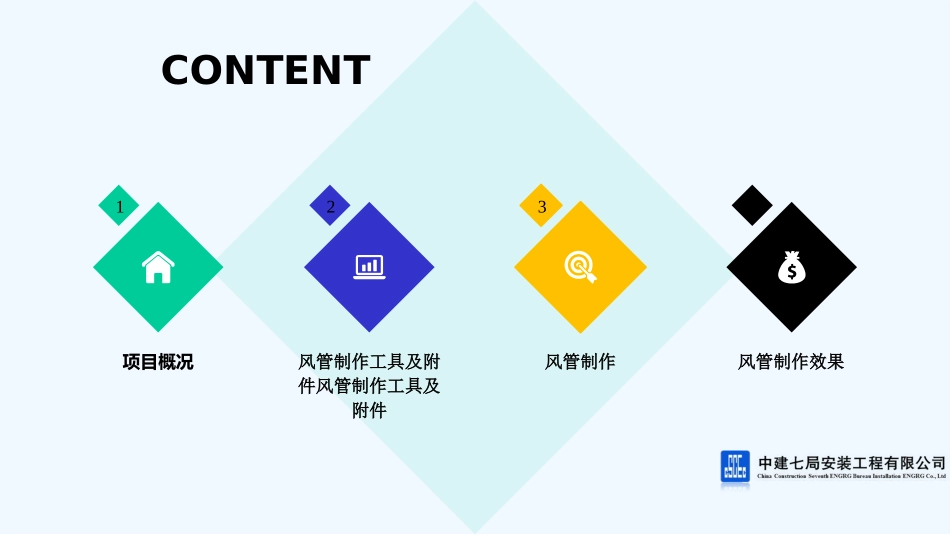

双面彩钢酚醛复合风管施工工法汇报材料_第3页
3/29
双面彩钢酚醛复合风管施工工法汇报材料(ppt)双面彩钢酚醛复合风管施工工法汇报材料CONTENT项目概况风管制作工具及附件风管制作工具及附件风管制作风管制作效果1234PART01东广场效果图郑州综合交通枢纽地下交通(东广场)人防工程是郑州市金水区重点项目。本工程位于郑州综合交通枢纽核心区,郑州东站东临,郑州汽车站东站。本工程南北区地下广场商铺所有空调风管均采用双面彩钢酚醛复合风管,共1万平方米。风管板材总厚度不小于25mm,内、外层彩钢板厚度为0.5mm。芯材密度≥65kg/m3,弯曲强度≥1.05MPa,导热系数≤0.025W/m.k,热阻值不小于1.0(m2/k/w)。法兰、加固条、支撑件应采用金属材料制作,并采取有效的防冷桥措施PART02风管制作工具及附件施工工具制作钢面型酚醛复合风管的工具主要是刀具及金属切割机,分为左45°角,右45°角,90°直角和双刨刀四种(如图)要求刀架的精度高,刀片锋利,耐磨,各种刀具所使用的刀片均可以互换。复合风管施工工具PART03风管制作风管加工•钢面型酚醛复合风管加工步骤:•流水线下料:根据设计尺寸进行机床切割。•放样:按设计文件确定的内径尺寸进行放样,它不同于钢制风管,不可以忽略板材的厚度(标准厚度为20㎜)。•切割:按划出的线条使用专用刀具切割。•粘接:把准备好的板材粘接成型。•安装固定件、封边、密封。•安装法兰:把法兰安装在风管上。直接风管的加工工艺•直接风管的加工工艺•(1)、选材根据风管的规格和系统设计的工作压力选用板材,然后放样、划线,放样时要考虑复合板材的厚度。•(2)切割:风管制作可分三种形式:•由一块板材组成•由二块板材组成•由四块板材组成•以上三种形式要根据风管规格及板材规格合理使用,减少浪费。•(3)粘接•按规格切割成的板材首先要清除切割面上的碎削,保持切割面的光滑、干燥、清洁。•把专用胶水均匀的涂抹在切割面上,根据现场的温度,确定胶水干燥后(以不粘手为准)进行粘接。•注意:粘接时要先把板材一端对齐,使两片板的外层钢板对准,让涂胶的粘贴面向另一端延伸。待整条线合拢后用力挤压两块板的粘接处,排出残留的空气,使之粘贴牢固。•(4)板材拼接•当板材规格小于风管单边规格时,要对板材进行拼接。•取两块需要拼接的复合板材,用斜45度刀具把两块需粘贴的面切割成型,一边板材留有20㎜钢板搭在另外一面上面,再用铆钉加固即可。清理切割面。•涂抹胶水,待胶水干燥后将两块板放置于一个平台上,按(3)的方法进行拼接。如下图:(5)安装固定件、封边风管成型后,清理铆接部位不规则的钢板贴面,用宽度为40㎜的专用彩钢护角条对风管的粘贴缝进行铆接,铆接间距60㎜-120㎜。如图风管的内表面粘贴缝也要进行密封,根据风管输送介质特性,可使用密封胶或硅酸胶进行密封。如图注意,板材铆接表面要干燥、清洁,使护角条同板面铆接牢固,排净残留的空气。•为加强风管的抗压强度,每段风管两个端面的四个角均要进行加固,使用钢制90°角加固件,与风管端面四角粘贴即可达到要求。如图风管部件法兰、插条、角卡。(如图)•按风管的内径截取相应的四段法兰,截取法兰型材要准确,法兰过长或过短会影响风管的漏风量和后续制作工艺。•把截取的法兰型材无凹槽的一面与风管的端面涂胶,待胶水干燥后把法兰粘贴到风管的端面上,长边置于管内。(如图)直角弯头的加工工艺矩形弯头由两块侧壁扳,内弧板、外弧板四部分组成,侧板按设计参数进行放样下料(如图)内弧板边和外弧板边切割成斜45°。矩形弯头的曲率半径为1.5D,根据这一参数选择板材,放样,制作内外弧板。在内、外弧板需弯曲的部位开槽,槽与槽的间距见下表:间距(㎜)圆弧曲率(㎜)25150-32035320-63050630-80080800以上把切割完成的内、外弧板开槽处涂胶,然后按侧板的弯曲线加工成型(如图)侧板与弧板的连接面涂胶,待胶干燥后把四块板材组合成形。(如图)•注意:弧板的开槽处要用胶带密封,使表面光滑。矩形弯头法兰的安装方法与直管法兰安装方法相同。来回弯管制作工艺•依据设计参数选取板材放样、切割。•把需要粘贴的部分切割出斜45度角。•涂胶成型,如图三通的制作工艺•按设计...
