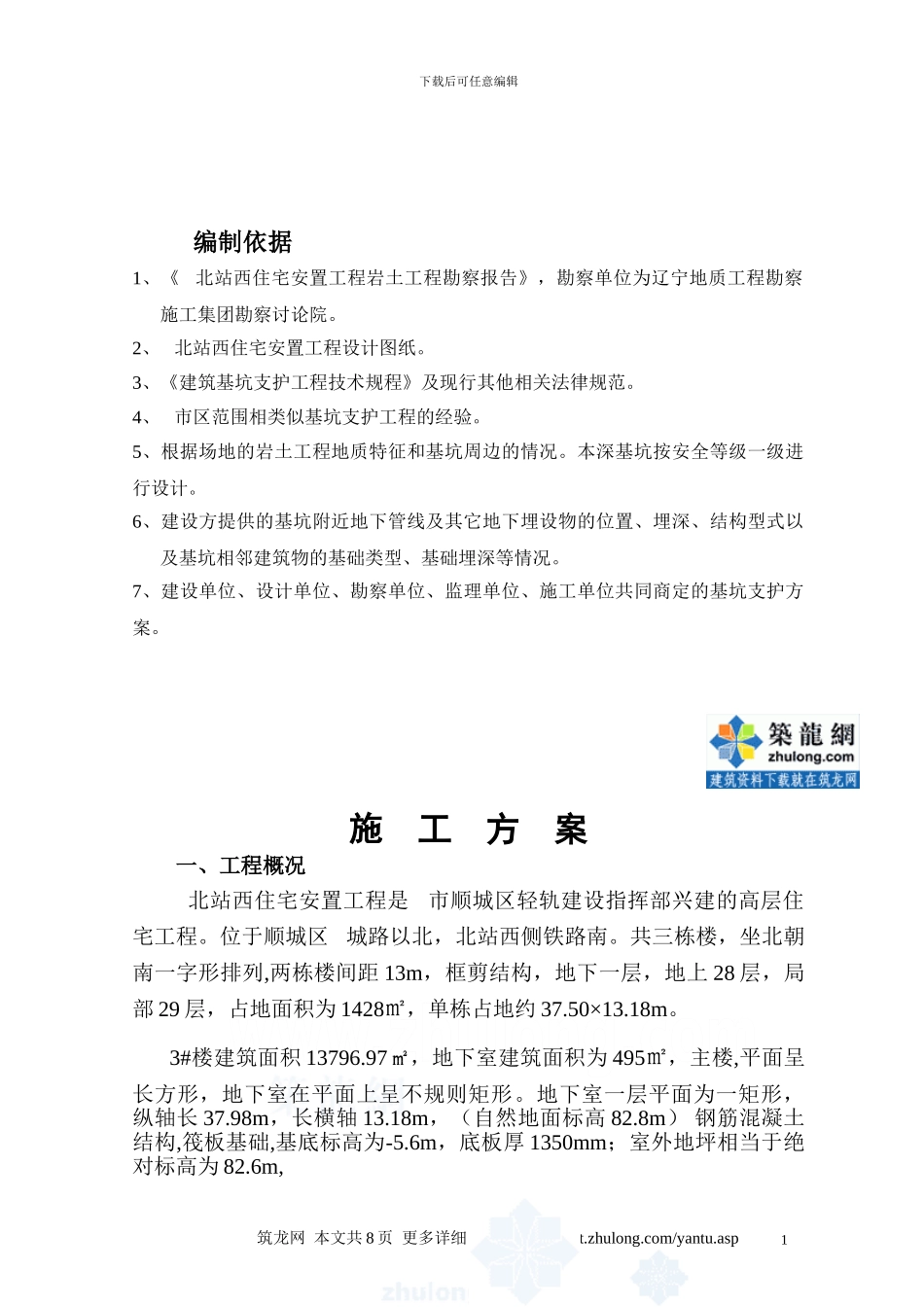

筑龙网 本文共 8 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑编制依据1、《 北站西住宅安置工程岩土工程勘察报告》，勘察单位为辽宁地质工程勘察施工集团勘察讨论院。2、 北站西住宅安置工程设计图纸。3、《建筑基坑支护工程技术规程》及现行其他相关法律规范。4、 市区范围相类似基坑支护工程的经验。5、根据场地的岩土工程地质特征和基坑周边的情况。本深基坑按安全等级一级进行设计。6、建设方提供的基坑附近地下管线及其它地下埋设物的位置、埋深、结构型式以及基坑相邻建筑物的基础类型、基础埋深等情况。7、建设单位、设计单位、勘察单位、监理单位、施工单位共同商定的基坑支护方案。 施 工 方 案一、工程概况 北站西住宅安置工程是 市顺城区轻轨建设指挥部兴建的高层住宅工程。位于顺城区 城路以北，北站西侧铁路南。共三栋楼，坐北朝南一字形排列,两栋楼间距 13m，框剪结构，地下一层，地上 28 层，局部 29 层，占地面积为 1428㎡，单栋占地约 37.50×13.18m。3#楼建筑面积 13796.97㎡，地下室建筑面积为 495㎡，主楼,平面呈长方形，地下室在平面上呈不规则矩形。地下室一层平面为一矩形，纵轴长 37.98m，长横轴 13.18m，（自然地面标高 82.8m） 钢筋混凝土结构,筏板基础,基底标高为-5.6m，底板厚 1350mm；室外地坪相当于绝对标高为 82.6m,1筑龙网 本文共 8 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑根据工程指挥部安排，基坑开挖 1、2、3#楼自西向东统一进行，基坑呈长方形，开挖深度-5.6m，（-5.6m 以下地质不满足地耐力要求做桩基础），据勘探报告 3#楼范维地质,埋深 0-5.1m 为建筑垃圾、潮湿淤泥质土层（淤泥质土层厚 4.0m 左右），埋深 5.10-5.6m 为大部分砂土层。勘察期间场区地下水水位埋深 3.2－5.5m，水位标高为 77.49－79.45m。采纳井点降水，3#楼布井在东南北散侧详见附图。二、施工前的准备工作1、根据平面图设计深井点降水、明沟与集水井并用的方法控制基坑水位。并在基坑顶部布设排水导管、沉淀池、基坑底部设明沟。基坑周边用草袋子堆砌护坡，防止塌方、流沙，排水管线排布位置如附图。2、根据地质报告提供的情况，场区地下水位涌水量较大，场区内地层条件及地区经验对深基坑工程采纳坑壁附近井点降水，必要时采纳集水井、明沟等排水设备，将地下水从井点及集水井中不断排走，保持基坑处于无明水状态，井点、排水沟、集...
