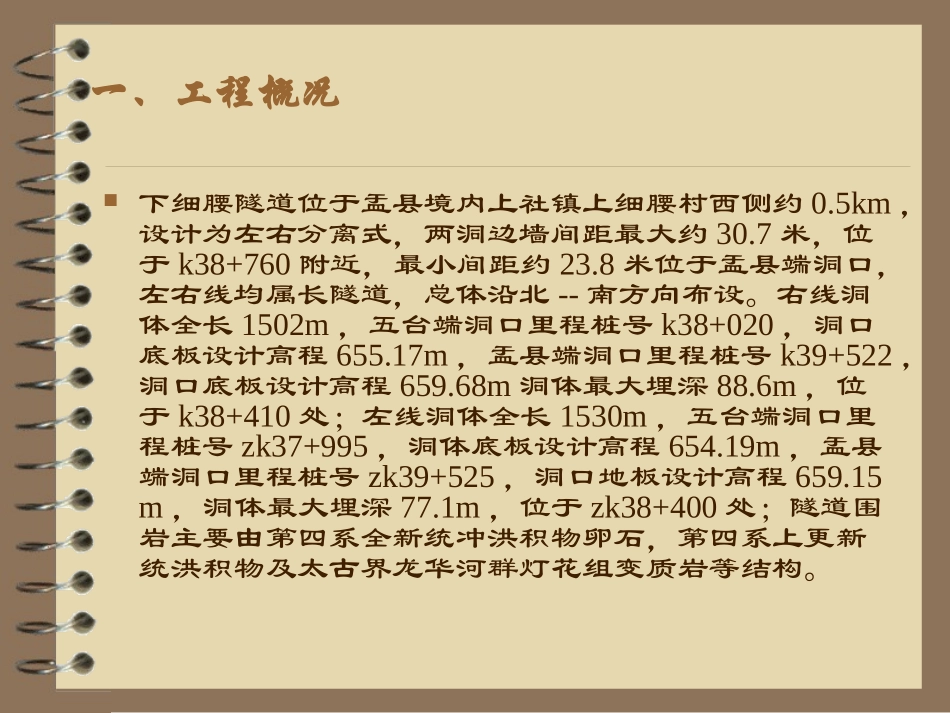

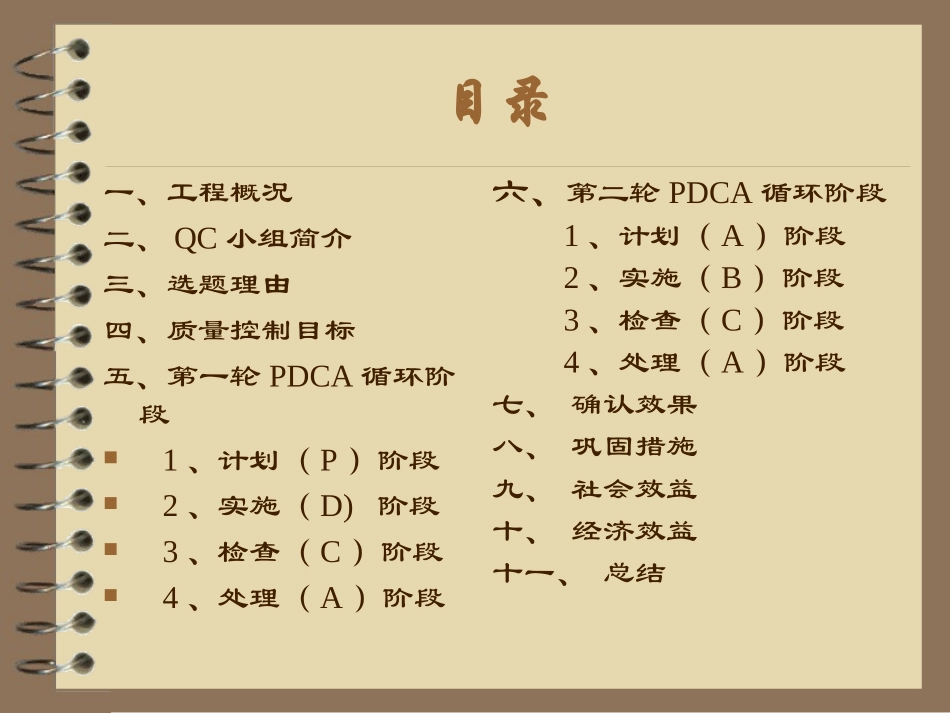

隧道二衬砼质量控制隧道二衬砼质量控制中建七局五盂高速公路LJ9合同段隧道QC小组发布人:高菲JTQC-11-12JTQC-11-12目录一、工程概况二、QC小组简介三、选题理由四、质量控制目标五、第一轮PDCA循环阶段1、计划(P)阶段2、实施(D)阶段3、检查(C)阶段4、处理(A)阶段六、第二轮PDCA循环阶段1、计划(A)阶段2、实施(B)阶段3、检查(C)阶段4、处理(A)阶段七、确认效果八、巩固措施九、社会效益十、经济效益十一、总结一、工程概况下细腰隧道位于盂县境内上社镇上细腰村西侧约0.5km,设计为左右分离式,两洞边墙间距最大约30.7米,位于k38+760附近,最小间距约23.8米位于盂县端洞口,左右线均属长隧道,总体沿北--南方向布设。右线洞体全长1502m,五台端洞口里程桩号k38+020,洞口底板设计高程655.17m,盂县端洞口里程桩号k39+522,洞口底板设计高程659.68m洞体最大埋深88.6m,位于k38+410处;左线洞体全长1530m,五台端洞口里程桩号zk37+995,洞体底板设计高程654.19m,盂县端洞口里程桩号zk39+525,洞口地板设计高程659.15m,洞体最大埋深77.1m,位于zk38+400处;隧道围岩主要由第四系全新统冲洪积物卵石,第四系上更新统洪积物及太古界龙华河群灯花组变质岩等结构。二、QC小组简介:五盂LJ9项目经理部下细腰隧道二衬施工质量控制QC小组成立于2011年09月01日。1.QC攻关课题:下细腰隧道二衬砼质量控制2.小组名称:五盂LJ9项目下细腰隧道二衬接缝外观控制QC小组3.小组口号:精益求精4.活动时间:2011年9月至2011年10月5.活动次数:6次6.QC小组成员:序号姓名职称或职务组内职务1田培明项目总工组长2高菲项目副总工副组长3刘德旭隧道工程师副组长4轩军防试验室主任组员5冯大勇安质部部长组员6詹诗茂施工技术员组员三、选题理由:理由一:下细腰隧道为全线的控制工程,为监理、业主、公司关注的焦点,二衬施工在进行隧道涂装之前暴露时间较长,所以二衬砼质量质量关系到我标段工程质量的整体形象,关系到我公司的质量信誉和市场进一步开拓的前景;理由二:隧道二衬砼外观质量难以控制,在前面的施工中出现二衬砼表面有错台、漏浆、蜂窝麻面等不良现象,公司要求项目人员积极参与,通过此次QC活动探讨和总结出一套切实可行的施工方案和质量保证措施。四、质量控制目标:1.严格控制砼配合比,保证砼强度在满足设计和规范要求的前提下外观色泽均匀一致、砼表面无蜂窝、麻面、气泡和漏捣现象,表面平整、光洁,结构轮廓线条顺直美观,施工缝平顺无错台现象;2.通过本次QC的成果更好的指导和优化施工;3.质量控制目标可行性分析:(表2)第一次PDCA循环1.二衬砼施工现状调查:为了使下细腰隧道二衬外观质量尽可能满足优质工程要求,在使用整体式二衬台车和高频附着式振动器前,小组仔细研究了整体式二衬台车的操作方法和该振动器的使用说明,以便使整体式二衬台车能灵活操作、高频附着式振动器(以下简称振动器)性能可以达到充分利用的要求。该台车采用整体式钢模,液压系统调节。其中标高用顶升油缸调节,拱顶轴线用平移油缸调节,侧模由侧模油缸调节,另外还有32个螺旋支撑对台车钢模进行加固。二衬砼施工现状调查:振动器激振频率高(9000r/min)激振力11.7KN,振幅小(空载振幅0.8mm),传递效率高。振动器通过附着钢板与台车模板连接,附着钢板在模板上布置与焊接非常重要。在参照厂家的建议方案结合二衬台车的结构特点而布置。每一个振动器在焊接定位后均进行运行调试,以满足施工要求。砼施工前对以下工作:1.整体式二衬台车操作;2.振动器起动、停止的方法与间隔时间;3.砼坍落度与下料顺序;4.振动器的使用及砼振捣效果;5.小边墙的浇筑等各项事宜反复仔细地交底,使施工人员对施工方法有感性认识。二衬砼外观存在质量问题统计表序号项目频数频率累计频率1砼接缝不平顺1836.736.72砼表面光泽度较差1224.561.23模板边角泛砂816.377.54拱顶有“水印”现象613.290.75砼表面有蜂窝、气泡现象49.31002.根据统计表绘制出排列图3.要因分析:3.1原因分析3.2要因论证通过要因论证得出以下结论1、塌落度过大:二衬砼的塌落...
