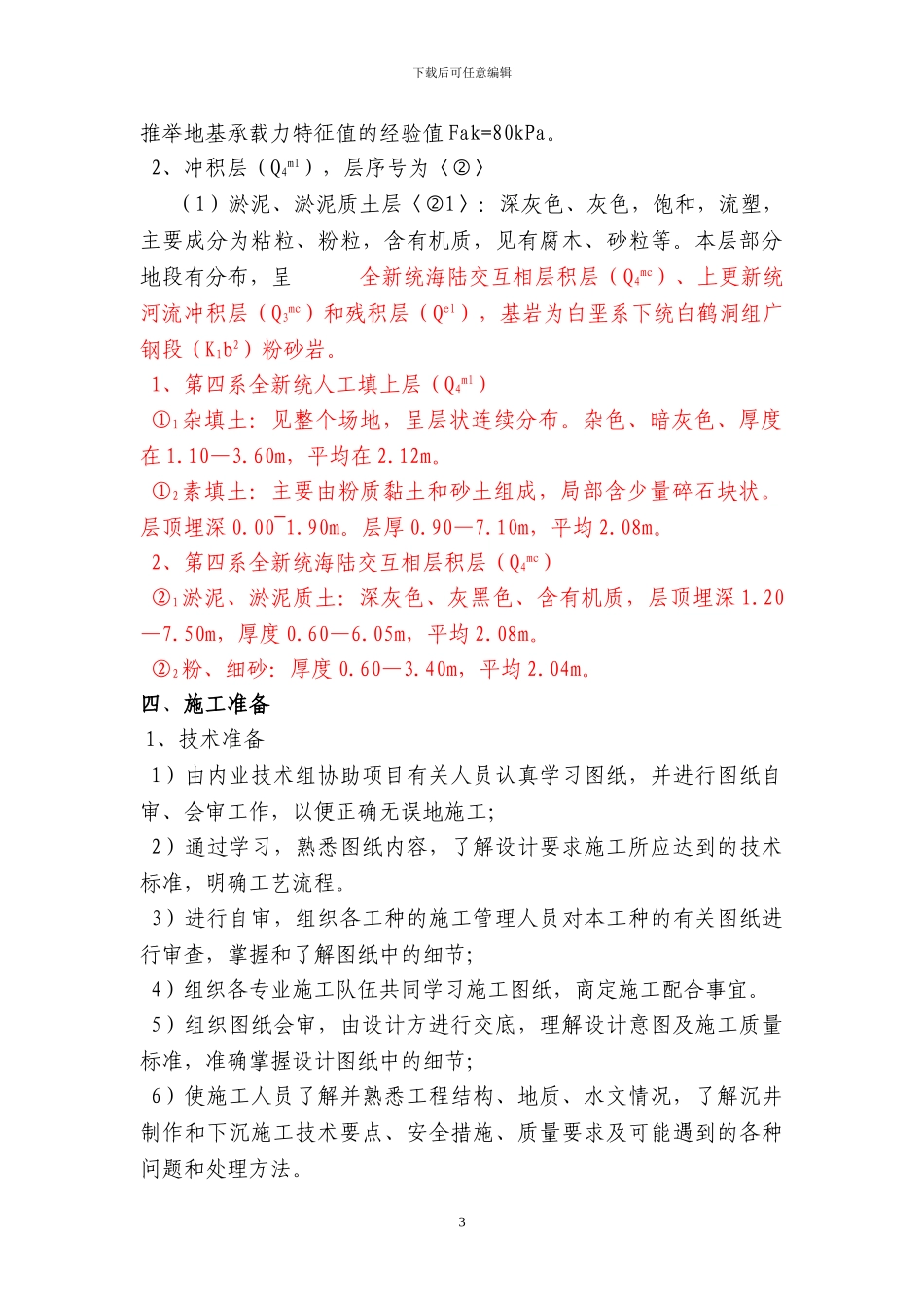

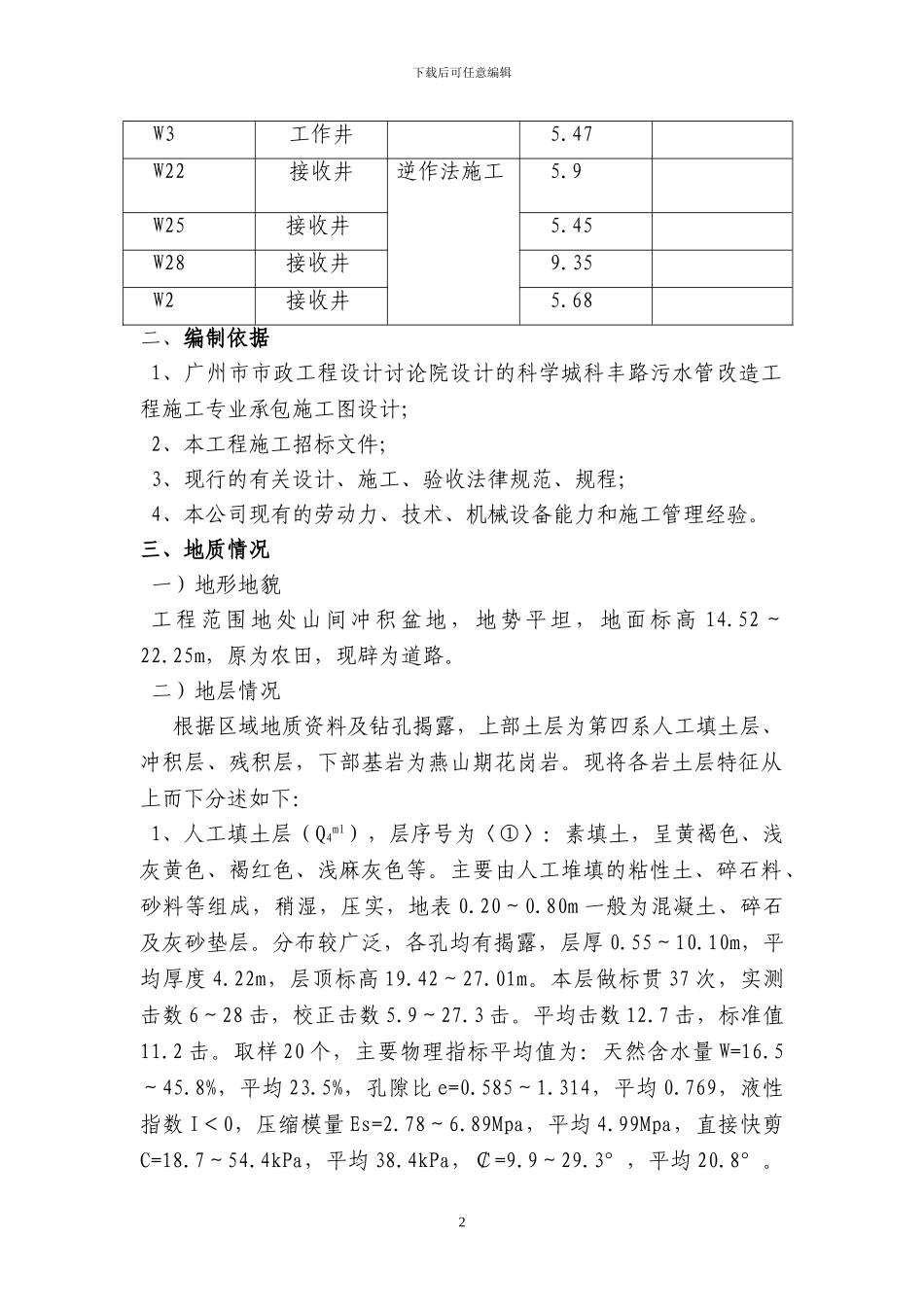

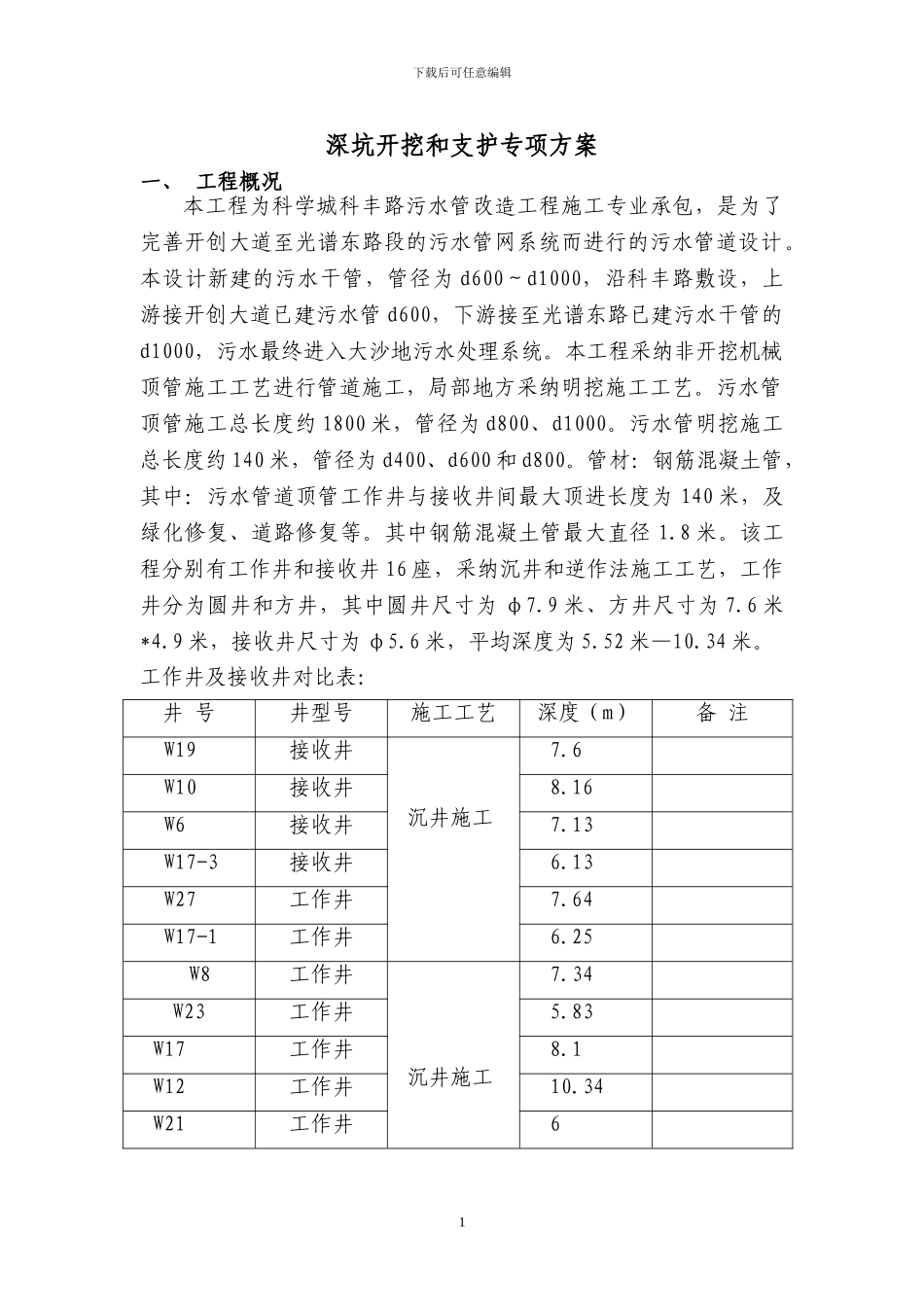

下载后可任意编辑深坑开挖和支护专项方案一、 工程概况本工程为科学城科丰路污水管改造工程施工专业承包，是为了完善开创大道至光谱东路段的污水管网系统而进行的污水管道设计。本设计新建的污水干管，管径为 d600～d1000，沿科丰路敷设，上游接开创大道已建污水管 d600，下游接至光谱东路已建污水干管的d1000，污水最终进入大沙地污水处理系统。本工程采纳非开挖机械顶管施工工艺进行管道施工，局部地方采纳明挖施工工艺。污水管顶管施工总长度约 1800 米，管径为 d800、d1000。污水管明挖施工总长度约 140 米，管径为 d400、d600 和 d800。管材：钢筋混凝土管，其中：污水管道顶管工作井与接收井间最大顶进长度为 140 米，及绿化修复、道路修复等。其中钢筋混凝土管最大直径 1.8 米。该工程分别有工作井和接收井 16 座，采纳沉井和逆作法施工工艺，工作井分为圆井和方井，其中圆井尺寸为 φ7.9 米、方井尺寸为 7.6 米*4.9 米，接收井尺寸为 φ5.6 米，平均深度为 5.52 米—10.34 米。工作井及接收井对比表：井 号井型号施工工艺深度（m）备 注W19接收井沉井施工7.6W10接收井8.16W6接收井7.13W17-3接收井6.13W27工作井7.64W17-1工作井6.25W8工作井沉井施工7.34W23工作井5.83 W17工作井8.1 W12工作井 10.34W21工作井61下载后可任意编辑 W3工作井 5.47 W22接收井逆作法施工 5.9 W25 接收井 5.45 W28 接收井 9.35 W2 接收井5.68二、编制依据1、广州市市政工程设计讨论院设计的科学城科丰路污水管改造工程施工专业承包施工图设计；2、本工程施工招标文件；3、现行的有关设计、施工、验收法律规范、规程；4、本公司现有的劳动力、技术、机械设备能力和施工管理经验。三、地质情况一）地形地貌工程范围地处山间冲积盆地，地势平坦，地面标高 14.52 ～22.25m，原为农田，现辟为道路。二）地层情况 根据区域地质资料及钻孔揭露，上部土层为第四系人工填土层、冲积层、残积层，下部基岩为燕山期花岗岩。现将各岩土层特征从上而下分述如下：1、人工填土层（Q4ml），层序号为〈①〉：素填土，呈黄褐色、浅灰黄色、褐红色、浅麻灰色等。主要由人工堆填的粘性土、碎石料、砂料等组成，稍湿，压实，地表 0.20～0.80m 一般为混凝土、碎石及灰砂垫层。分布较广泛，各孔均有揭露，层厚 0.55～10.10m，平均厚度 4.22m，层顶标高 19.42～27.01m。本层做标贯 37 次，实测击数 6～28 击，校正击数 5.9～27.3...
