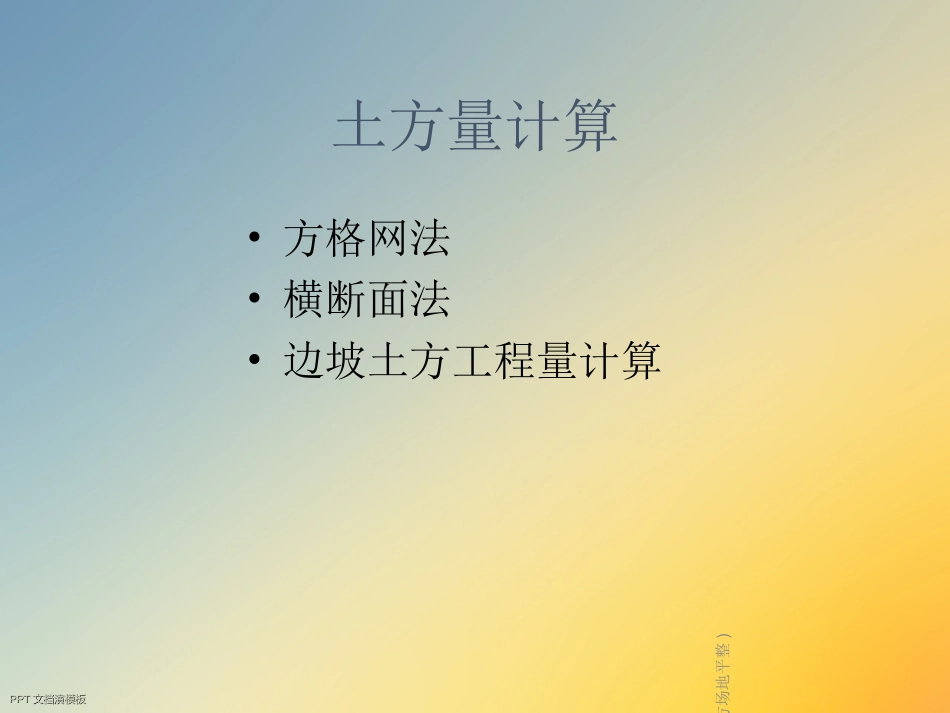

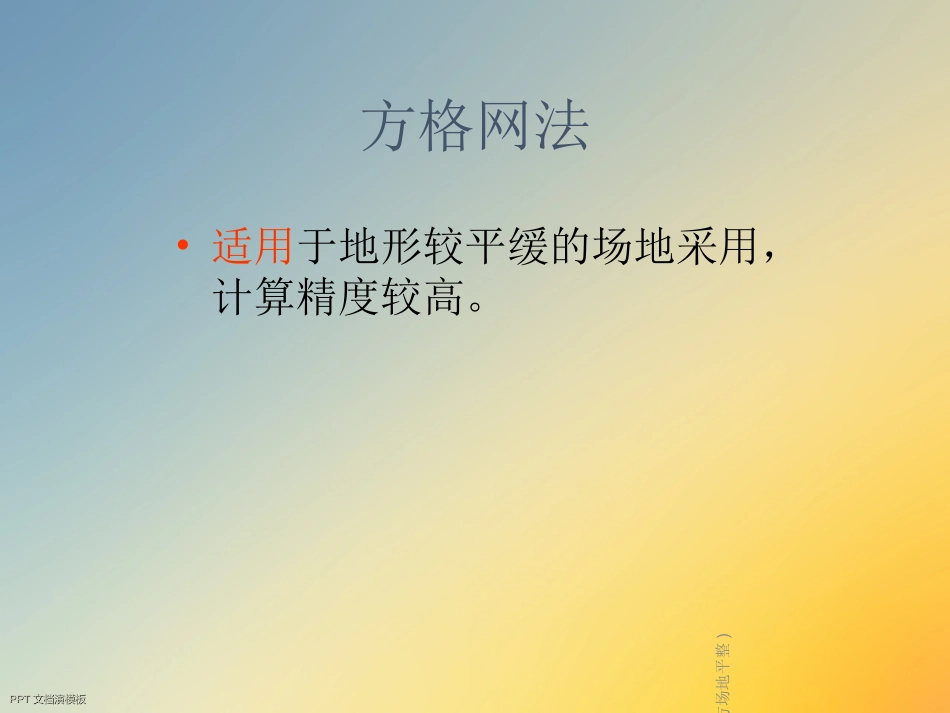

24/10/20土石方场地平整)PPTPPT文档演模板文档演模板土石方场地平整)24/10/20土石方场地平整)PPTPPT文档演模板文档演模板土方量计算•方格网法•横断面法•边坡土方工程量计算24/10/20土石方场地平整)PPTPPT文档演模板文档演模板方格网法•适用于地形较平缓的场地采用，计算精度较高。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•计算步骤：•(1)划分方格网。•(2)计算施工高度（△h）。•△h＝自然地面标高－设计地面标高•(3)计算零点位置。•(4)计算方格土方工程量。•(5)将计算的各方格土方工程列表汇总，分别求出总的挖方工程量和填方工程量。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•在实际工作中，为省略计算，常采用图解法直接求出零点，如图3.2-2的所示。•方法是用尺在各角上标出相应比例,用尺相连,与方格相交点即为零点位置,同时可避免计算或查表出错。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板24/10/20土石方场地平整)PPTPPT文档演模板文档演模板横断面法•适用于地形起伏变化较大的地区，或挖填深度较大又不规则地区，对于长条形的挖方或填方更为方便。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•计算步骤如下。•（1）划分横断面•（2）划横断面图形•（3）计算横断面面积•1)积计法•2)求积仪法•(4)计算土方量•（5）计算土方总量24/10/20土石方场地平整)PPTPPT文档演模板文档演模板边坡土方工程量计算•场地的挖方区和填方区的边沿，都需要作成边坡，其平面示意图见图3.2-3。•从图中可以看出，边坡的土方工程量可以划分成两种近似的几何形体进行计算，即三角棱锥体和三角棱柱体。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•（1）三角棱锥体边坡体积。图3.2-3中的只为：1＇其体积为：•式中L1——边坡1的长度；•F1—边坡1的端面积，即：•b＿Fl的宽度，等于mh2；•h2—角点的挖土高度；•m—边坡的坡度系数，根据土的类别和边坡高度，按《土方和爆破工程施工及验收规范》确定。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•（2）三角棱柱体边坡体积。图3.2-3中的4，其体积为：••当两端横断面面积相差很大的情况下，则：••式中L4—边坡4的长度；•F1、F2、F0—边坡4的两端及中部的断面面积。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板二、土方调配•即：土的利用、堆弃、填方24/10/20土石方场地平整)PPTPPT文档演模板文档演模板土方调配工作应掌握如下原则•(1)土方运输和费用最小。（最佳方案）•力求挖填平衡，就近调配，使挖方量运距之和最小。•(2)考虑近期施工与后期利用相结合的原则；考虑分区与全场相结合的原则；还应尽可能与大型地下建筑物的施工相结合，使土方运输无对流和乱流的现象。•（3)使土方机械和运输车辆的功率能得到充分发挥。•(4)土质好的土使用在回填质量要求高的地区。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板绘制土方调配图表的编制程序如下•(1)划分调配区。•(2)计算各调配区的土方工程量。•(3）求出每对调配区之间的平均运距。•(4)进行土方调配。•(5)画出土方调配图，如图1-8所示。•(6)列出土方工程量平衡表，参见表1-10。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板24/10/20土石方场地平整)PPTPPT文档演模板文档演模板1800合计400400W4100300400W3400400W2300300600W11800500700600合计T3T2T1填方区编号、填方数量（m3）挖方数量（m3）挖方区编号•50•60•70•40•70•40•土方量平衡表24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•【例题1-1】某给水厂场地开挖的土方规划方格网，如图1-9所示。方格边长a=20m，方格角点右上角标注为地面标高，右下角．标注为设计标高，单位均以m计，试计算其土方量。24/10/20土石方场地平整)PPTPPT文档演模板文档演模板24/10/20土石方场地平整)PPTPPT文档演模板文档演模板•【解】1.计算各角点施工高度·•施工高度=地面标高一设计标高•如1点：•施工高度=42.24－41.24=+1.0•其他...
